首页  >  产品百科  >  WC-PD60B120A

WC-PD60B120A

产品分类: POE模块
产品描述: 90% 60W 6A 12V 1 57V 42V POE++ Class 7 通孔安装 62mm*27mm*11mm
供应商型号: 14M-WC-PD60B120A
供应商: 云汉优选
标准整包数: 1

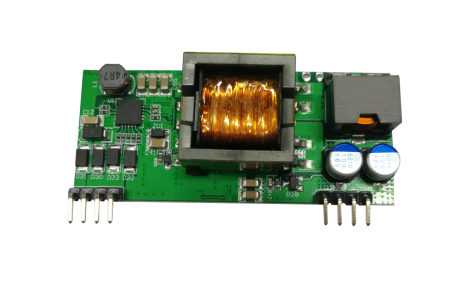

WINCHEN/深圳威勤 POE模块 WC-PD60B120A

WC-PD60B120A概述

    WINCHEN ELECTRONICS PoE PD Power Ethernet Module

    1. 产品简介


    WINCHEN ELECTRONICS PoE PD Power Ethernet Module 是一款符合IEEE802.3at及IEEE802.3bt标准的以太网模块,主要用于Power-over-Ethernet(PoE)技术。其主要功能是通过以太网电缆传输电力,并为连接的设备提供稳定的直流电源。此模块广泛应用于瘦客户机、POS系统、数字标牌、医疗保健、照明等领域。

    2. 技术参数


    - 输入电压范围: 48V~57V
    - 最大输出功率: 60W;额定输出:12V/5A
    - 输出纹波: 小于200mV
    - 转换效率: 最高可达90%(输入48V,输出12V@5A)
    - 电气特性:
    - 最大输入电压:57V
    - 最大输入浪涌电压:80V
    - 工作温度范围:-40℃至80℃
    - 机械尺寸: 62mm 27mm 11mm
    - 隔离电压: 输入/输出隔离 1500Vdc
    - 平均故障间隔时间: 5百万小时

    3. 产品特点和优势


    - 合规性: 符合IEEE802.3at和IEEE802.3bt标准,确保与各种设备的兼容性。
    - 宽输入电压范围: 支持48V~57V的输入电压,确保在不同环境下的稳定运行。
    - 高效率: 转换效率高达90%,降低能耗并提高整体能效。
    - 电路保护: 内置过电流、短路、欠压、浪涌等保护机制,确保长期可靠的运行。
    - 紧凑设计: 标准尺寸62mm 27mm 11mm,易于集成到各种设备中。
    - 高可靠性: 平均故障间隔时间为5百万小时,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 应用案例: 适用于瘦客户机、POS系统、数字标牌、医疗保健、照明等领域。
    - 使用建议:
    - 确保输入电压在42V至57V范围内,以保证模块正常工作。
    - 使用外部滤波器可以减少输出纹波和噪声,提高输出质量。
    - 在操作过程中,注意散热,避免过热对模块造成损害。


    5. 兼容性和支持


    - 兼容性: 与符合IEEE802.3at及IEEE802.3bt标准的设备兼容,可与各种以太网电缆连接。
    - 支持: 厂商提供全面的技术支持,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    - 问题1: 模块启动后无输出。
    - 解决方案: 检查输入电压是否在规定的范围内(48V~57V),确认连接是否正确。
    - 问题2: 输出电压不稳定。
    - 解决方案: 使用外部滤波器,调整负载,确保模块在稳定状态下运行。
    - 问题3: 运行时模块过热。
    - 解决方案: 改善散热条件,确保设备在适宜的环境中运行。

    7. 总结和推荐


    WINCHEN ELECTRONICS PoE PD Power Ethernet Module 是一款高性能、高可靠性的以太网供电模块,适用于多种应用场景。其广泛的输入电压范围、高效的能量转换能力和强大的电路保护功能使其在市场上具有很强的竞争力。总的来说,这款产品在PoE技术领域表现出色,非常值得推荐使用。

WC-PD60B120A参数

参数
输入电压最大值 57V
输出总功率 60W
输出方式 POE++
类型 Class 7
输出电压组数 1
数据速率 -
转换效率 90%
输入电压最小值 42V
输出电压 12V
端口数量 -
输出电流最大值 6A
长*宽*高 62mm*27mm*11mm
安装方式 通孔安装

WC-PD60B120A厂商介绍

Winchen公司是一家高科技企业,专注于研发和生产各类工业自动化产品。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等领域。
2. 控制器:如PLC(可编程逻辑控制器)和DCS(分布式控制系统),用于工业过程控制和监控。
3. 执行器:包括电动执行器、气动执行器等,用于精确控制机械运动。
4. 人机界面:如触摸屏和操作面板,用于实现人机交互和设备操作。

Winchen的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,产品技术领先。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 品质保证:严格的质量控制体系,确保产品可靠性和稳定性。
- 全球服务网络:拥有广泛的全球销售和服务网络,提供快速响应和技术支持。

Winchen致力于为客户提供高效、可靠的自动化解决方案,推动工业自动化技术的发展。

WC-PD60B120A数据手册

厂牌 PDF简要描述 下载
WINCHEN/深圳威勤 POE模块 WINCHEN/深圳威勤 WC-PD60B120A WC-PD60B120A数据手册

WC-PD60B120A封装设计

查看详情并下载
Symbol
Footprint
3D Model
