首页  >  产品百科  >  WC-PD25C012A

WC-PD25C012A

产品分类: POE模块
产品描述: 88% 25W 2A 12V 1 57V 39V POE+ Class 4 通孔安装 53.4mm*14mm*16mm
供应商型号: 14M-WC-PD25C012A
供应商: 云汉优选
标准整包数: 1

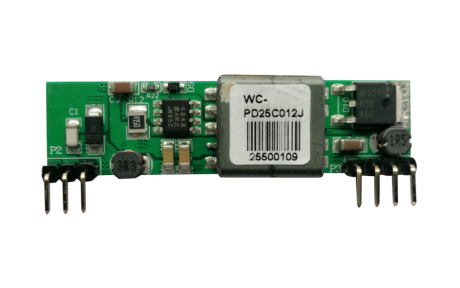

WINCHEN/深圳威勤 POE模块 WC-PD25C012A

WC-PD25C012A概述

    # WINCHEN ELECTRONICS PoE PD Power Ethernet Module 技术手册解析

    产品简介


    WINCHEN ELECTRONICS 的 PoE PD Power Ethernet 模块是一款用于 Power-over-Ethernet (PoE) 应用的专业模块,支持 IEEE802.3at 标准,适用于视频和语音电话、RFID 阅读器、多频接入点和监控摄像头等领域。该模块通过传统五类以太网电缆提取电能,并为受电设备 (PD) 提供高达 25W 的电源,同时保持数据信号传输不受影响。
    主要功能:
    - 符合 IEEE802.3at 标准。
    - 输出电压范围:12V/2A。
    - 宽电压输入范围:39V~57V。
    - 输出纹波小于 150mV。
    - 转换效率高达 88%。
    应用领域:
    - 视频和语音电话。
    - RFID 阅读器。
    - 多频段接入点。
    - 监控摄像头。

    技术参数


    以下是模块的关键技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 39 | 48 | 57 | V |
    | 输出电压范围 | 11.75 | 12 | 12.2 | V |
    | 输出电流范围 2 | A |
    | 输出功率调整率 0.1 % |
    | 纹波噪声 160 | 200 | mVp-p|
    | 最低负载电流 | 10 mA |
    | 效率(80%负载) | 82 88 | % |
    | 隔离电压(输入/输出) 1500 | Vpk |
    | 温度系数 0.02 %/℃ |
    其他特性:
    - 工作温度范围:-40℃ 至 +80℃。
    - 过压、过流、欠压、浪涌保护。
    - 尺寸:53.4mm × 14mm × 16mm。
    - 输入/输出隔离电压:1500Vdc。

    产品特点和优势


    特点:
    1. 高效率:转换效率可达 88%,显著降低能耗。
    2. 宽电压范围:支持 39V 至 57V 的宽输入电压范围,适应多种供电环境。
    3. 高可靠性:设计符合平均故障间隔时间 (MTBF) 达到 5 百万小时的标准。
    4. 多功能保护:内置过流、短路、过压、浪涌等多种保护机制。
    5. 紧凑尺寸:标准 PCBA 尺寸仅为 53.4mm × 14mm × 16mm,便于集成。
    优势:
    - 符合 IEEE802.3at 标准,广泛应用于 PoE 设备。
    - 支持高达 25W 的输出功率,适合高功耗设备。
    - 紧凑的设计和可靠的保护功能使其成为理想的选择。

    应用案例和使用建议


    应用案例:
    1. 视频和语音电话:模块为 IP 电话提供稳定的电力供应。
    2. 监控摄像头:为室外监控摄像头提供集中式供电,简化布线。
    3. RFID 阅读器:在零售和物流行业提供灵活供电解决方案。
    使用建议:
    - 在输入电压低于 39V 或高于 57V 时,需确保外部电路支持电压调节。
    - 若负载电流低于 10mA,可能产生音频噪声,建议增加辅助负载以避免此现象。
    - 使用外部滤波器可进一步降低输出纹波噪声。

    兼容性和支持


    兼容性:
    - 与 IEEE802.3at 标准的 PoE 交换机完全兼容。
    - 可与 CAT5 和 CAT6 电缆搭配使用。
    厂商支持:
    - Winchen Electronics 提供全面的技术支持和售后服务。
    - 客户可通过官网、电话或邮件联系获取帮助。

    常见问题与解决方案


    问题 1:模块无法正常工作。
    解决方案:检查输入电压是否在 39V 至 57V 范围内,确认连接正确无误。
    问题 2:输出纹波过大。
    解决方案:添加外部滤波器以减少纹波,参考应用指南进行操作。
    问题 3:设备过热。
    解决方案:确保良好的散热条件,避免长时间满载运行。

    总结和推荐


    综合评估:
    - WINCHEN ELECTRONICS 的 PoE PD Power Ethernet 模块凭借其高效能、高可靠性和广泛应用领域,成为 PoE 解决方案的理想选择。
    - 其宽电压范围、多重保护功能和紧凑设计使其在市场上具有很强的竞争力。
    推荐使用:
    - 该模块特别适合需要稳定电力供应且对尺寸要求较高的应用场景,强烈推荐给需要高功率 PoE 解决方案的用户。

WC-PD25C012A参数

参数
输出电压 12V
类型 Class 4
输出方式 POE+
输出电流最大值 2A
输入电压最小值 39V
转换效率 88%
数据速率 -
输出电压组数 1
输出总功率 25W
输入电压最大值 57V
端口数量 -
长*宽*高 53.4mm*14mm*16mm
安装方式 通孔安装

WC-PD25C012A厂商介绍

Winchen公司是一家高科技企业,专注于研发和生产各类工业自动化产品。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等领域。
2. 控制器:如PLC(可编程逻辑控制器)和DCS(分布式控制系统),用于工业过程控制和监控。
3. 执行器:包括电动执行器、气动执行器等,用于精确控制机械运动。
4. 人机界面:如触摸屏和操作面板,用于实现人机交互和设备操作。

Winchen的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,产品技术领先。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 品质保证:严格的质量控制体系,确保产品可靠性和稳定性。
- 全球服务网络:拥有广泛的全球销售和服务网络,提供快速响应和技术支持。

Winchen致力于为客户提供高效、可靠的自动化解决方案,推动工业自动化技术的发展。

WC-PD25C012A数据手册

厂牌 PDF简要描述 下载
WINCHEN/深圳威勤 POE模块 WINCHEN/深圳威勤 WC-PD25C012A WC-PD25C012A数据手册

WC-PD25C012A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.56
50+ ¥ 33.68
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.56
