WC-PD30A012A

产品分类: POE模块
产品描述:
供应商型号: SG-WC-PD30A012A
供应商: 国内现货
标准整包数: 1
WINCHEN/深圳威勤 POE模块 WC-PD30A012A

WC-PD30A012A概述

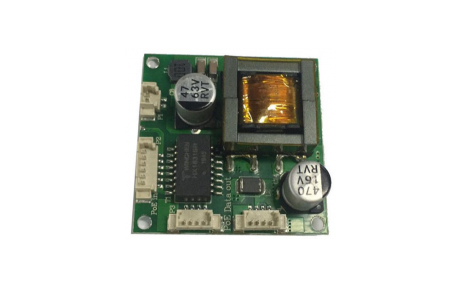

    # WINCHEN ELECTRONICS PoE PD Power Ethernet Module 数据手册

    产品简介


    WINCHEN ELECTRONICS 的 PoE PD Power Ethernet 模块是一款遵循 IEEE 802.3at 标准的以太网供电模块,适用于视频电话、VoIP 电话、RFID 阅读器、多频接入点、监控摄像头等多种应用场景。此模块能够通过标准的 Cat5 或 Cat6 网线抽取电力,提供高达 30W 的输出功率,适用于高功率需求的应用场景。

    技术参数


    以下是 WINCHEN ELECTRONICS PoE PD Power Ethernet 模块的技术规格和性能参数:
    - 输入电压范围: 42V 至 57V
    - 最大输出功率: 30W;额定输出: 12V/2.5A
    - 输出纹波: 小于 150mV
    - 转换效率: 最高达 87%
    - 电气特性:
    - 最大输入电压: 57V
    - 突发脉冲电压: -0.6V 至 80V
    - 工作温度范围: -40°C 至 80°C
    - 隔离电压: 输入/输出隔离 1500Vdc
    - 物理尺寸: 39mm 38mm 14mm
    - 典型应用电压: 48V

    产品特点和优势


    WINCHEN ELECTRONICS 的 PoE PD Power Ethernet 模块具有以下显著优势:
    - 符合 IEEE 802.3at 标准: 支持最新的以太网供电标准。
    - 宽电压范围: 可在 42V 至 57V 范围内稳定工作,适应不同电源环境。
    - 高效能: 最高转换效率可达 87%,在同类产品中表现出色。
    - 高可靠性: 平均故障间隔时间达到 500 万小时。
    - 保护机制完善: 包含过流、短路、欠压和浪涌保护。
    - 小巧紧凑: 标准 PCB 尺寸,便于集成到各种设备中。

    应用案例和使用建议


    此模块适用于多种以太网供电设备,如视频电话、监控摄像头等。建议在使用时注意以下几点:
    - 低负载噪音: 当在规定的最小负载下工作时,模块可能会发出可听见的噪音,并可能引起 PSE 失效。建议保持一定的负载量以减少此类情况的发生。
    - 外部滤波器: 使用外部滤波器可以降低输出纹波和噪声,提高模块的稳定性。
    - 散热管理: 在较高负载条件下,确保良好的散热措施以避免过热。

    兼容性和支持


    此模块兼容标准的 Cat5 和 Cat6 网线,适合多种 PoE 设备使用。WINCHEN ELECTRONICS 提供详尽的技术文档和支持,以确保用户能够顺利集成和使用此模块。

    常见问题与解决方案


    以下是一些常见的问题及相应的解决方案:
    - 问题: 模块在工作时发出可听见的噪音。
    - 解决方案: 确保负载量适中,必要时添加外部滤波器。

    - 问题: 模块出现短路。
    - 解决方案: 检查连接线路,确保接线正确无误。

    总结和推荐


    综上所述,WINCHEN ELECTRONICS 的 PoE PD Power Ethernet 模块是一款高性能、高可靠性的以太网供电模块,适用于多种应用场景。其卓越的转换效率和完善的保护机制使其在市场上具备较强的竞争力。对于需要高功率、高可靠性的设备来说,这款模块是理想的选择。我们强烈推荐此产品用于各类以太网供电设备。

WC-PD30A012A参数

参数
输入电压最大值 -
输出电流最大值 -
输出电压 -
输出方式 -
数据速率 -
输出总功率 -
输入电压最小值 -
转换效率 -
输出电压组数 -
类型 -
端口数量 -

WC-PD30A012A厂商介绍

Winchen公司是一家高科技企业,专注于研发和生产各类工业自动化产品。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等领域。
2. 控制器:如PLC(可编程逻辑控制器)和DCS(分布式控制系统),用于工业过程控制和监控。
3. 执行器:包括电动执行器、气动执行器等,用于精确控制机械运动。
4. 人机界面:如触摸屏和操作面板,用于实现人机交互和设备操作。

Winchen的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,产品技术领先。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 品质保证:严格的质量控制体系,确保产品可靠性和稳定性。
- 全球服务网络:拥有广泛的全球销售和服务网络,提供快速响应和技术支持。

Winchen致力于为客户提供高效、可靠的自动化解决方案,推动工业自动化技术的发展。

WC-PD30A012A数据手册

厂牌 PDF简要描述 下载
WINCHEN/深圳威勤 POE模块 WINCHEN/深圳威勤 WC-PD30A012A WC-PD30A012A数据手册

WC-PD30A012A封装设计

查看详情并下载
Symbol
Footprint
3D Model
