WC-PSE90B01

产品分类: POE模块
产品描述:
供应商型号: SG-WC-PSE90B01
供应商: 国内现货
标准整包数: 1

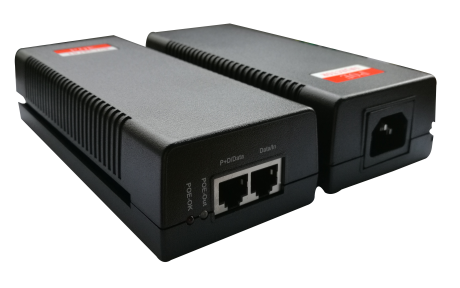

WINCHEN/深圳威勤 POE模块 WC-PSE90B01

WC-PSE90B01概述

    # WINCHEN ELECTRONICS Ethernet Powered PSE System Module Data Sheet

    1. 产品简介


    WINCHEN ELECTRONICS 的 WC-PSE90B01 是一款专为以太网供电(Power over Ethernet, PoE)应用设计的单端口输入 220AC 电源供应设备(PSE)。该产品符合 IEEE802.3bt 标准,主要用于视频监控系统(如 NVR、DVR 等)、小型企业交换机、校园网络交换机及分支交换机、无线回程链路等场合。凭借其高可靠性及宽泛的工作电压范围,该产品能够满足从 VCR 到复杂网络基础设施的各种需求。

    2. 技术参数


    工作条件
    - 输入电压:AC 100V ~ 240V,47Hz ~ 63Hz
    - 输出功率:IEEE802.3af/at/bt / 最大 90W
    - 工作温度:-10°C ~ 50°C
    - 存储温度:-40°C ~ 70°C
    - 工作湿度:10% ~ 90% 非冷凝
    - 存储湿度:5% ~ 90% 非冷凝
    绝对最大额定值
    - 直流电压:44V ~ 57V
    - 瞬态电压冲击:-0.6V ~ 20V
    - 环境温度:-40°C ~ 110°C
    特性参数
    - 检测电流:145µA ~ 190µA (Checkpoints 1 & 3), 235µA ~ 300µA (Checkpoints 2 & 4)
    - 高电流检测:490µA ~ 585µA
    - 分类电压:15.5V ~ 20.5V
    - 分类电流限制:65mA ~ 90mA
    - 过流保护:最高输出功率 90W,电流限值 1.8A ~ 1.9A,断开时间 60ms ~ 70ms

    3. 产品特点和优势


    WC-PSE90B01 拥有多项显著优势:
    - 符合标准:兼容 IEEE802.3af/at/bt 标准,能够灵活应用于各种 PoE 设备。
    - 宽泛输入电压:支持 100V ~ 240V 宽电压输入,简化了设备的配置。
    - 高可靠性:平均无故障时间达 500 万小时,保证了长期稳定运行。
    - 尺寸小巧:整体尺寸为 170mm 70mm 40mm,方便安装。

    4. 应用案例和使用建议


    应用案例
    - 视频监控系统:用于 NVR、DVR 等设备,提供高达 90W 的供电能力。
    - 小型企业交换机:通过 PoE 为连接的设备供电。
    - 校园网络:为交换机和分支交换机提供可靠的 PoE 供电。
    - 无线回程链路:适用于无线网络基础设施的供电需求。
    使用建议
    - 散热管理:尽管产品具备良好的过温保护,但在高温环境下使用时仍需注意散热,避免过热导致性能下降。
    - 外部滤波器:为减少输出纹波和噪声,建议添加外部滤波器,确保电源质量。

    5. 兼容性和支持


    WC-PSE90B01 与所有符合 IEEE802.3bt 标准的设备兼容。厂家提供全面的技术支持和维护服务,确保用户能获得最佳的使用体验。

    6. 常见问题与解决方案


    问题 1
    问题:设备未检测到 PoE 信号。
    解决方案:检查设备端的接线和连接是否正确,确保 25kΩ 电阻正确安装。
    问题 2
    问题:设备供电不稳定。
    解决方案:检查输入电压是否在允许范围内,考虑添加外部滤波器以降低输出纹波和噪声。

    7. 总结和推荐


    综上所述,WINCHEN ELECTRONICS 的 WC-PSE90B01 在视频监控、网络基础设施等多个应用领域表现出色。它不仅具备卓越的兼容性和稳定性,还拥有丰富的安全保护机制。因此,对于需要高性能 PoE 供电解决方案的应用场合,强烈推荐使用此产品。

WC-PSE90B01参数

参数
输出电流最大值 -
数据速率 -
输出总功率 -
端口数量 -
输出方式 -
输出电压 -
类型 -
输入电压最小值 -
转换效率 -
输入电压最大值 -
输出电压组数 -
长*宽*高 170mm*71mm*40mm
