WC-PSE12-52V

产品分类: POE模块
产品描述: 1 >90 30W 650mA 52V 35V 12V POE/POE+ 通孔安装 60mm*20mm*15mm
供应商型号: 14M-WC-PSE12-52V
供应商: 云汉优选
标准整包数: 1

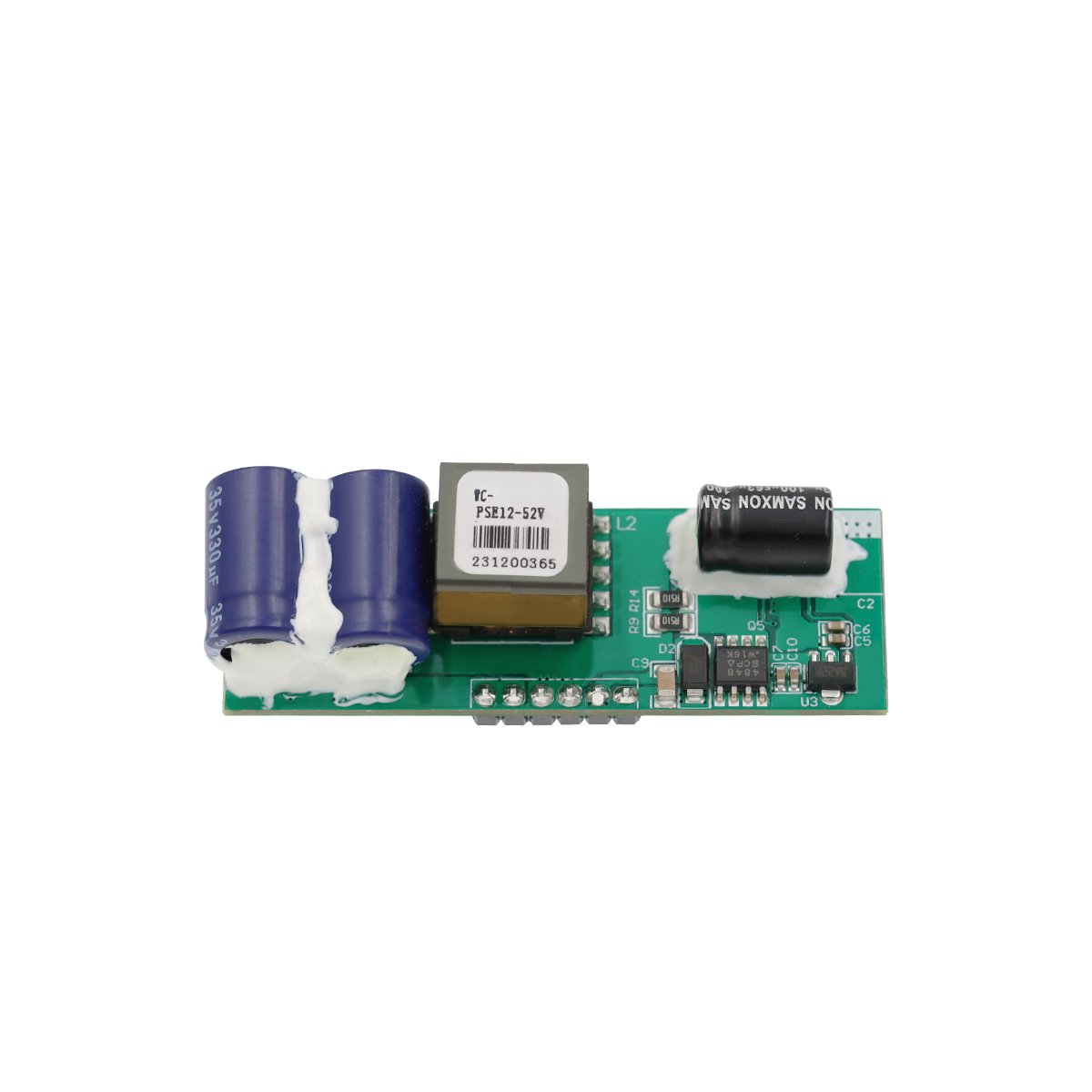

WINCHEN/深圳威勤 POE模块 WC-PSE12-52V

WC-PSE12-52V概述

    # WINCHEN ELECTRONICS Ethernet Powered PSE System Module Data Sheet

    产品简介


    基本信息
    WINCHEN ELECTRONICS 的 Ethernet Powered PSE 系统模块是一款符合 IEEE 802.3at 标准的单端口低输入电压电源供应设备(PSE),适用于灵活的以太网供电(PoE)应用。此模块能够通过以太网电缆提供电力到受电设备(PD),并支持两种事件分类,适用于 Type 2 PD。该模块具备高可靠性,设计寿命平均故障间隔时间为5百万小时,适合作为网络交换机、监控系统、家庭网关等设备的一部分。
    应用领域
    - 以太网交换机和路由器
    - 监控系统(NVR 和 DVR)
    - 家庭网关
    - PoE 透传系统
    - 无线回程链路

    技术参数


    电气特性
    - 直流电压输入范围: 12V 至 35V
    - 最大输出功率: 在 IEEE 802.3at 标准下可达 30W
    - 绝对最大额定值
    - 直流电压: 12V 至 35V
    - 直流电压突波: -0.6V 至 20V
    - 工作温度: -40°C 至 80°C
    - 推荐工作条件
    - 输入电压: 10V 至 35V
    - 低压锁定: 4.5V 至 -
    - 工作温度: -40°C 至 80°C
    分类检测
    - 检测电流: 第一次检测点: 145μA 至 190μA;第二次检测点: 235μA 至 300μA
    - 高电流检测点: 490μA 至 585μA
    - 分类电压: 15.5V 至 20.5V
    - 分类电流限制: -70mA 至 90mA
    - 分类阈值电流:
    - Class 0-1: 5mA 至 8mA
    - Class 1-2: 13mA 至 16mA
    - Class 2-3: 21mA 至 25mA
    - Class 3-4: 31mA 至 35mA
    - Class 4-overcurrent: 45mA 至 51mA
    其他特性
    - 尺寸: 60mm x 20mm x 15mm
    - 短路保护: 内置输入欠压、过温、软启动及输出短路保护
    - 稳压保护: 内置钳位二极管以保护模块免受电源瞬态影响

    产品特点和优势


    1. 兼容性强: 支持 IEEE 802.3at 标准,适用于多种设备。
    2. 高效率: 内置升压模块转换效率超过90%,确保输入电压问题不会影响安装。
    3. 可靠性高: 设计寿命平均故障间隔时间达5百万小时,具有出色的耐用性。
    4. 智能检测: 自动检测和分类受电设备,根据需求确定供电方式。

    应用案例和使用建议


    应用案例
    此模块通常用于以太网交换机和路由器、监控系统(如NVR和DVR)、家庭网关等设备中,通过以太网电缆将直流电能传输到设备而不影响数据信号传输。
    使用建议
    1. 正确接线: 按照手册要求连接电源和接地端子,注意正负极。
    2. 外部滤波: 输出纹波和噪声可通过外部滤波电路减少,具体参考手册应用说明部分。
    3. 监测环境温度: 确保设备的工作温度在 -40°C 至 80°C 范围内。

    兼容性和支持


    - 兼容性: 与符合 IEEE 802.3at 标准的其他设备兼容。
    - 厂商支持: 提供标准的技术支持和服务,确保用户可以顺利安装和使用产品。

    常见问题与解决方案


    1. 问题: 设备无法检测到有效的PoE签名。
    - 解决方法: 检查PoE签名电阻是否在19kΩ至26.5kΩ之间。
    2. 问题: 输出电流异常。
    - 解决方法: 检查是否有负载短路,或调整负载使其在正常范围内。
    3. 问题: 设备过热。
    - 解决方法: 确保设备散热良好,避免长时间超负荷运行。

    总结和推荐


    综合评估
    WINCHEN ELECTRONICS 的 Ethernet Powered PSE 系统模块是一款可靠且高性能的产品,具备广泛的适用范围和高度智能化的特性。它能够在复杂环境中稳定运行,广泛应用于各种需要以太网供电的应用场景。该产品不仅拥有卓越的电气特性和稳定性,还提供了详尽的技术支持,是一个值得推荐的选择。
    推荐使用
    鉴于其优秀的性能和广泛应用领域,强烈推荐使用此模块,特别是在需要高可靠性和智能检测的应用场合。

WC-PSE12-52V参数

参数
数据速率 -
输出电压组数 -
端口数量 1
输入电压最小值 12V
输出方式 POE/POE+
转换效率 >90
输入电压最大值 35V
输出电压 52V
输出电流最大值 650mA
类型 -
输出总功率 30W
长*宽*高 60mm*20mm*15mm
安装方式 通孔安装

WC-PSE12-52V厂商介绍

Winchen公司是一家高科技企业,专注于研发和生产各类工业自动化产品。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等领域。
2. 控制器:如PLC(可编程逻辑控制器)和DCS(分布式控制系统),用于工业过程控制和监控。
3. 执行器:包括电动执行器、气动执行器等,用于精确控制机械运动。
4. 人机界面:如触摸屏和操作面板,用于实现人机交互和设备操作。

Winchen的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,产品技术领先。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 品质保证:严格的质量控制体系,确保产品可靠性和稳定性。
- 全球服务网络:拥有广泛的全球销售和服务网络,提供快速响应和技术支持。

Winchen致力于为客户提供高效、可靠的自动化解决方案,推动工业自动化技术的发展。

WC-PSE12-52V数据手册

厂牌 PDF简要描述 下载
WINCHEN/深圳威勤 POE模块 WINCHEN/深圳威勤 WC-PSE12-52V WC-PSE12-52V数据手册

WC-PSE12-52V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 75.56
50+ ¥ 71.58
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.56
