TRAB24/49003

产品分类: 天线
厂牌: LAIRD
产品描述: 0.9dB 2,3 50Ω 2.4GHz,4.9GHz 底座安装 58.4mm(高度)
供应商型号: ET-3014076
供应商: 海外现货
标准整包数: 1

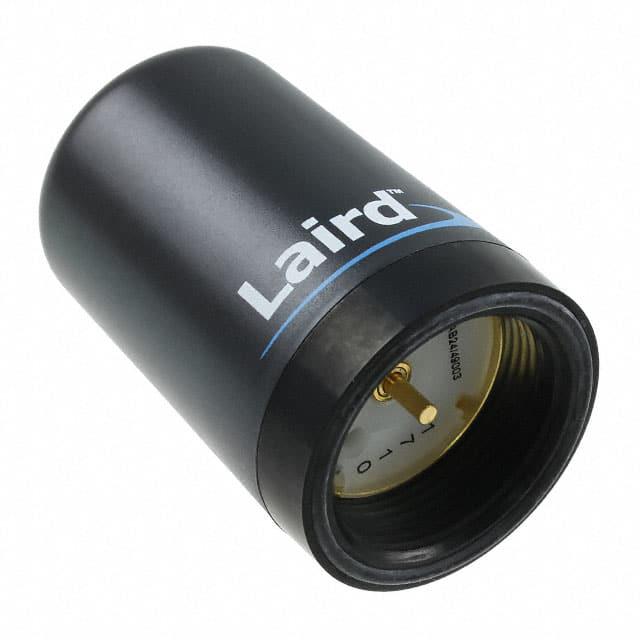

LAIRD 天线 TRAB24/49003

TRAB24/49003概述

    # Laird Technologies Phantom® 双频天线技术手册

    产品简介


    产品类型
    Laird Technologies的Phantom®双频天线是一种专为无线局域网(WLAN)和4.9GHz公共安全应用设计的高性能天线。
    主要功能
    该天线能够在2.4GHz和4.9GHz两个频率下同时工作,具有独特的交叉极化设计,确保在城市峡谷和偏远地区实现不间断传输。此外,它还具备垂直和水平双极化功能,能够提供出色的多样性和频率灵活性。
    应用领域
    - 公共安全
    - 运输
    - 电力
    - 军事移动
    - 固定无线应用

    技术参数


    - 频率范围: ISM, 2.4-2.5 GHz / 4.9-5.85 GHz
    - 峰值增益:
    - 水平方向: 0.7 dBi (2.4GHz), 0.9 dBi (4.9GHz)
    - 垂直方向: 0.6 dBi (2.4GHz), 5.7 dBi (4.9GHz)
    - 波束宽度:
    - 水平方向: 130° (2.4GHz), 230° (4.9GHz)
    - 垂直方向: 30° (2.4GHz), 65° (4.9GHz)
    - 最大功率: 100W
    - 标称阻抗: 50Ω
    - 驻波比 (VSWR): <2:1 (包含6英尺的ATX195同轴电缆),<3:1 (无同轴电缆)
    - 极化方式: 垂直和水平
    - 安装方式: NMO插孔连接器和永久固定支架连接器
    - 操作温度: -40°C至+85°C

    产品特点和优势


    - 交叉极化设计: 确保在各种环境中不间断传输,特别适合城市峡谷和偏远地区的应用。
    - 高增益性能: 在多个频率下具有较高的增益,适用于多种无线通信场景。
    - 紧凑设计: 尺寸仅为1.44英寸直径 x 2.3英寸高,轻巧且易于安装。
    - 多样化应用: 能够适应户外或室内多种复杂环境。
    - 低可见性: 设计使其在大多数应用场合下具有较低的视觉干扰。

    应用案例和使用建议


    应用案例
    Phantom®天线广泛应用于各种公共安全和交通管理场景。例如,在紧急救援任务中,该天线可以确保无线电通信的稳定性和可靠性,提高响应速度和效率。
    使用建议
    为了充分发挥Phantom®天线的优势,在安装时应注意以下几点:
    - 确保天线安装位置远离金属物体,以减少信号干扰。
    - 使用合适的安装支架,以防止被恶意破坏。
    - 根据实际需求选择合适的频率范围,如需要更高的增益,可以选择4.9GHz频段。

    兼容性和支持


    - 兼容性: 该天线支持NMO和永久固定安装,可与所有Laird Technologies的磁性安装、行李箱盖安装和孔洞安装兼容。
    - 支持: Laird Technologies提供了全面的技术支持和售后服务,以确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线安装后信号强度低 | 检查天线是否安装正确,避免金属物体干扰 |
    | 高温环境下天线性能下降 | 确认天线的工作温度范围,并根据需要采取散热措施 |
    | 天线接头松动 | 定期检查并紧固天线接头,确保连接稳固 |

    总结和推荐


    产品综述
    Phantom®双频天线以其优异的性能和多样性功能,在多种应用场合中表现出色。其独特的交叉极化设计确保了在复杂环境下的可靠通信,而低视觉干扰和紧凑的设计使其易于集成到现有的系统中。
    推荐结论
    鉴于其出色的性能和广泛应用范围,我们强烈推荐Laird Technologies的Phantom®双频天线用于需要高性能、可靠无线通信的应用场合。无论是公共安全还是运输行业,这款天线都能提供卓越的通信体验。

TRAB24/49003参数

参数
额定功率 -
天线类型 -
中心频率 2.4GHz,4.9GHz
支持协议 -
典型天线增益 0.9dB
最大电压驻波比 2,3
带宽 -
阻抗 50Ω
长*宽*高 58.4mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

TRAB24/49003厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

TRAB24/49003数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD TRAB24/49003 TRAB24/49003数据手册

TRAB24/49003封装设计

查看详情并下载
Symbol
Footprint
3D Model
