OP24516SX-91RSMM

产品分类: 天线
厂牌: LAIRD
产品描述: 5dB 2 50Ω 2.45GHz,5.5GHz 贴片安装,面板安装 116.5mm(高度)
供应商型号: N-OP24516SX-91RSMM
供应商: 云汉优选
标准整包数: 1
LAIRD 天线 OP24516SX-91RSMM

OP24516SX-91RSMM概述

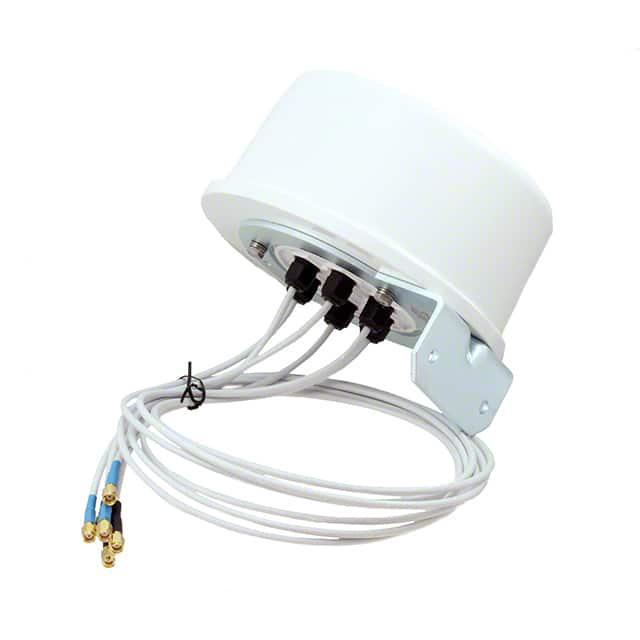

    6-Port Omnidirectional 3+3 MIMO Antenna: OP24516SX

    产品简介


    OP24516SX 是一款专为室内和室外应用设计的多端口全向 MIMO 天线,适用于 802.11n 网络。这款天线具备独特的 6 端口设计,其中 3 个端口用于 2.4GHz 频段,另外 3 个端口则对应 5GHz 频段,确保了每个频段都能提供 3 元素的 MIMO 解决方案。天线采用低轮廓外观设计,并具有 IP67 防护等级,能够在户外环境中承受严苛条件。此外,天线还符合欧盟的 RoHS 标准,特别适合办公室、酒店、大学校园、机场、医院、公交站、火车站、博物馆、图书馆、零售商场、Wi-Fi 热点、蜂窝网络卸载等多种应用场合。

    技术参数


    - 频率范围:3 个端口覆盖 2400-2500 MHz,另外 3 个端口覆盖 5150-5875 MHz
    - 增益(dBi):2.4GHz 频段:典型值 1.6 dBi(最大值 4.0 dBi),5GHz 频段:典型值 5.0 dBi(最大值 6.0 dBi)
    - 驻波比(VSWR):最大 2.0:1
    - 标称阻抗:50 Ω
    - 极化方式:线性,垂直
    - 方位角 3dB 波束宽度:全向
    - 俯仰角 3dB 波束宽度:45°(2.4GHz 频段)/32°(5GHz 频段)
    - 端口间隔离度:20 dB /30 dB
    - 输入功率:每个端口 5W
    - 射频连接器:Type N,公头,共 6 个
    - 电缆类型:PVC 阻燃型 RG-58 电缆
    - 电缆长度:910 mm ± 18 mm
    - 天线罩材料:聚碳酸酯,白色
    - 安装方式:管装(直径 31.8-57.2 mm)
    - 风力生存能力:200 km/hr(125 mph)
    - 工作温度范围:-30°C 到 +70°C
    - 存储温度范围:-40°C 到 +85°C
    - 防护等级:IP67
    - 尺寸(高 x 直径):116.5 mm × 209.6 mm
    - 重量:1.7 kg(3.7 lbs)

    产品特点和优势


    - 低轮廓外观:美观且不突兀的设计,适用于各种环境。
    - 双功能:既可以用于室内也可以用于室外,极大地提高了适用范围。
    - 高密度信号:提供全向均匀对称的辐射模式,能够显著提高 802.11n 系统的性能。
    - 卓越的防护能力:IP67 级防护,能够抵御灰尘和水。
    - 宽工作温度范围:-30°C 至 +70°C 的宽工作温度范围,确保在极端条件下也能稳定工作。
    - 兼容多种标准:满足RoHS标准,确保绿色环保。

    应用案例和使用建议


    OP24516SX 主要应用于办公大楼、酒店、大学校园、机场、医院、公交站、火车站、博物馆、图书馆、零售商场等场所。对于需要广泛无线覆盖的应用场景,该天线可以部署于屋顶或高处以获得最佳覆盖效果。使用时需注意以下几点建议:
    - 在安装时选择合适的支架,并确保固定牢固。
    - 保持电缆尽量短且避免弯曲,以减少信号衰减。
    - 定期检查天线及其连接部件,确保所有部分正常工作。
    - 对于需要在恶劣环境下工作的应用,可考虑额外保护措施以确保长期可靠性。

    兼容性和支持


    OP24516SX 与大多数主流 802.11n 设备兼容,能够无缝集成到现有的网络架构中。如果您在安装或配置过程中遇到任何问题,可联系技术支持部门获取帮助。Laird Technologies 提供详尽的产品文档和技术支持服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:天线无法正常工作。
    - 解决办法:首先检查电源是否正常连接;其次确认所有电缆和连接器都正确安装并紧密连接;最后检查设备设置是否正确。

    2. 问题:信号强度不足。
    - 解决办法:检查安装位置,确保天线不受遮挡;调整天线方向以获得最佳信号覆盖;必要时更换电缆以减少信号损失。

    3. 问题:工作温度超出范围。
    - 解决办法:在极端温度下工作时,可以采取适当隔热措施,确保天线温度在工作范围内。

    总结和推荐


    综上所述,OP24516SX 以其出色的性能、广泛的应用范围以及易于安装和维护的特点,在众多无线网络设备中脱颖而出。其低轮廓设计、广泛的频率覆盖和卓越的信号处理能力使其成为理想的室内和室外 802.11n MIMO 应用选择。无论是在大型公共场所还是在私人办公环境中,OP24516SX 都能为用户提供可靠高效的无线网络连接体验。因此,我们强烈推荐使用 OP24516SX 来增强无线网络系统。

OP24516SX-91RSMM参数

参数
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.45GHz,5.5GHz
支持协议 -
典型天线增益 5dB
最大电压驻波比 2
长*宽*高 116.5mm(高度)
安装方式 贴片安装,面板安装
零件状态 在售
包装方式 散装

OP24516SX-91RSMM厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

OP24516SX-91RSMM数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD OP24516SX-91RSMM OP24516SX-91RSMM数据手册

OP24516SX-91RSMM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 192.8458 ¥ 1639.1893
2+ $ 179.8998 ¥ 1529.1483
6+ $ 171.0234 ¥ 1453.6989
16+ $ 164.1792 ¥ 1395.5232
库存: 25
起订量: 1 增量: 1
