OP24516DS-91NM

产品分类: 天线
厂牌: LAIRD
产品描述: 4.8dB 2 50Ω 2.4GHz,5.512GHz 面板安装 116.5mm(高度)
供应商型号: ET-3014048
供应商: 海外现货
标准整包数: 1

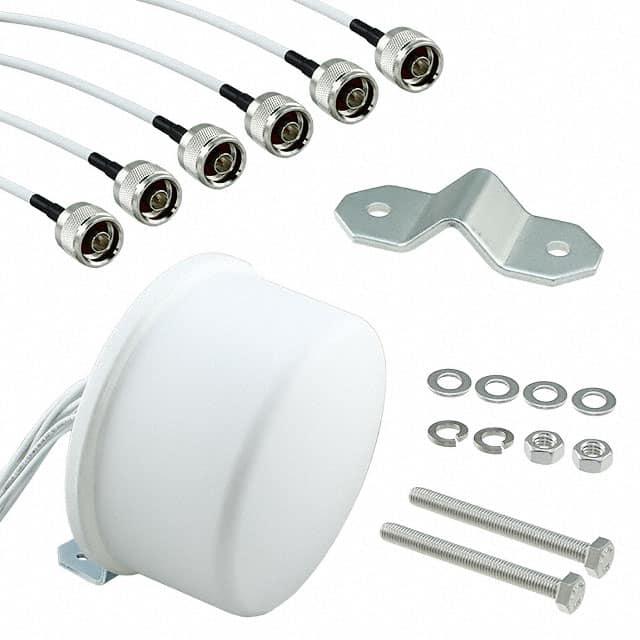

LAIRD 天线 OP24516DS-91NM

OP24516DS-91NM概述

    # 6-Port Omnidirectional Dual Band MIMO Antenna 技术手册

    产品简介


    OP24516DS 天线是一款适用于室内和室外安装的六端口全向双频MIMO天线,特别设计用于802.11n无线网络应用。作为一款包含六个元素的MIMO天线,每个端口覆盖2.4GHz和5GHz频段,提供了一个宽带解决方案。天线采用低轮廓外壳设计,适合户外使用,具备IP67防护等级,确保其能够承受各种恶劣环境。
    应用领域
    - 办公室、酒店和大学校园
    - 机场和医院
    - 公交车站和火车站
    - 博物馆、图书馆和零售商场
    - Wi-Fi热点
    - 移动网络卸载
    - 802.11n MIMO应用

    技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    - 频率范围: 2400-2500 MHz / 5150-5875 MHz
    - 增益(dBi): 2.0(最大2.8)/ 4.8(最大6.5)
    - 驻波比: 最大2.0:1
    - 标称阻抗: 50Ω
    - 极化方式: 线性,垂直
    - 方位角典型3dB波束宽度: 全向
    - 仰角典型3dB波束宽度: 66° / 30°
    - 端口隔离度: 20 dB / 25 dB
    - 输入功率: 每个端口5W,共6个端口
    - 电缆类型: 阻燃型RG-58
    - 电缆长度: 910mm ± 18mm(每根电缆)
    - 杆/塔安装: 直径31.8-57.2毫米
    - 风力生存能力: 200公里/小时(125英里/小时)
    - 工作温度: -30°C 至 +70°C
    - 储存温度: -40°C 至 +85°C
    - 防护等级: IP67
    - 尺寸: 116.5 x 209.6毫米(高 x 直径)
    - 重量: 1.6公斤(3.53磅)

    产品特点和优势


    OP24516DS 天线具有如下独特功能和优势:
    - 低轮廓且美观的外壳设计
    - 室内外通用
    - 支持6端口MIMO技术
    - 符合RoHS标准
    - 双频操作(2400-2500 MHz 和 5150-5875 MHz)
    - 提供高信号密度
    - 具备IP67防护等级
    这些特点使得该天线成为802.11n系统中提升性能的理想选择,特别是在需要广泛覆盖和高可靠性的环境中。

    应用案例和使用建议


    应用案例
    OP24516DS 天线常用于办公环境、高校校园、医疗机构和公共交通场所。例如,在办公室和大学校园中,它能为大型开放区域提供稳定的Wi-Fi连接。此外,也可以用于机场、医院等需要广泛覆盖和高可靠性的场景。
    使用建议
    为了最大化OP24516DS 天线的性能,建议进行如下设置:
    - 确保所有端口都正确安装并连接到合适的接入点
    - 根据现场环境调整天线的方向和高度,以获得最佳覆盖效果
    - 定期检查天线连接是否松动或损坏

    兼容性和支持


    OP24516DS 天线与各种802.11n设备兼容,广泛应用于无线网络解决方案。客户可以通过以下联系方式获取技术支持和售后服务:
    - 美洲区: +1.847 839.6907, IAS-AmericasEastSales@lairdtech.com
    - 欧洲区: +44.1628.858941, IAS-EUSales@lairdtech.com
    - 亚洲区: +86.21.5855.0827.127, IAS-AsiaSales@lairdtech.com

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题: 天线连接不上无线路由器
    - 解决方案: 确认所有连接线缆无损且正确安装;重启路由器和天线设备。
    - 问题: 信号强度不足
    - 解决方案: 调整天线的方向和高度,避免遮挡物干扰;检查连接线缆是否接触良好。

    总结和推荐


    总体来看,OP24516DS 天线是一款设计精良且性能优异的产品。它提供了良好的信号覆盖范围和稳定可靠的性能,适合各种复杂的室内和室外应用场景。尤其是其支持6端口MIMO技术和广泛的频段覆盖,使其在多种应用环境中表现出色。因此,强烈推荐OP24516DS天线作为提升802.11n系统性能的首选产品。

OP24516DS-91NM参数

参数
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz,5.512GHz
支持协议 -
典型天线增益 4.8dB
长*宽*高 116.5mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

OP24516DS-91NM厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

OP24516DS-91NM数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD OP24516DS-91NM OP24516DS-91NM数据手册

OP24516DS-91NM封装设计

查看详情并下载
Symbol
Footprint
3D Model
