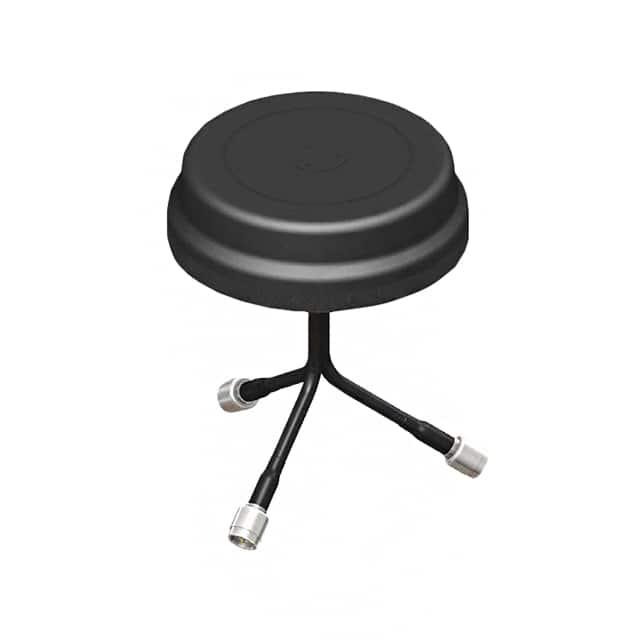

VMD24493RSM-518

产品分类: 天线
厂牌: LAIRD
产品描述: 3dB 2.4/5GHz Dual Band MiMo 2 50Ω 2.45GHz,5.4GHz 贴片安装,面板安装 31.75mm(高度)
供应商型号: ET-3014088
供应商: 海外现货
标准整包数: 1
LAIRD 天线 VMD24493RSM-518

VMD24493RSM-518概述

    车载MIMO天线技术手册

    产品简介


    车载MIMO(Multiple Input Multiple Output)天线是为满足2.4到2.5 GHz和4.9到5.85 GHz频段需求而设计的多输入多输出天线。该天线不仅可以覆盖这两个频段,还支持GPS(1575 MHz)。根据不同的配置要求,该天线可提供3端口双频段、双端口单频段(4.9 GHz)及集成GPS等功能。它采用了低损耗电缆(如LMR195和LMR240)或RG58电缆,并具有低轮廓、坚固的设计,符合IP67标准。此外,它的外壳采用高冲击、抗紫外线的聚碳酸酯塑料,有黑色和白色两种颜色可供选择。

    技术参数


    - 频率范围:2.4至2.5 GHz 和 4.9至5.85 GHz
    - 增益:峰值4 dBi
    - 驻波比:< 2:1
    - 标称阻抗:50 欧姆
    - 极化方式:垂直
    - 方向图:全向
    - 最大功率:25 瓦
    - GPS中心频率:1575.52 MHz
    - GPS极化方式:右旋圆极化
    - GPS绝对增益:最大26 dBi
    - GPS供电电压:5.5 VDC ± 0.2 V
    - 尺寸:直径5英寸 x 高度1.25英寸
    - 罩体材料:高冲击聚碳酸酯塑料(UV稳定)
    - 颜色:黑色或白色
    - 电缆选项:LMR195、LMR240、LMR100 或 RG58电缆(长度1至20英尺,视配置和性能要求而定)

    产品特点和优势


    这款车载MIMO天线拥有诸多独特功能和优势:
    - 多功能性:可覆盖广泛的频段范围,同时支持GPS。
    - 可靠性:设计坚固耐用,符合IP67标准。
    - 兼容性:提供多种配置选项以适应不同需求。
    - 高性能:具有优秀的电气特性,能够处理大功率传输。

    应用案例和使用建议


    此款天线广泛应用于汽车、公共交通工具等领域,可用于无线通信、导航系统等方面。建议在安装时确保正确的准备孔位(5/8"和3/4"),并根据不同应用需求选择合适的电缆长度和连接器类型。例如,在需要长距离信号传输的应用场景中,建议使用较长的电缆(20英尺)以保证信号质量。

    兼容性和支持


    该天线适用于各种车辆和其他移动平台。Laird公司为购买其产品的客户提供全方位的技术支持和售后服务,具体联系方式详见下文。

    常见问题与解决方案


    1. 问题:如何正确选择电缆长度?
    - 解决办法:根据实际应用需求,优先考虑较长电缆(17-20英尺)以减少信号衰减。
    2. 问题:安装过程中遇到困难怎么办?
    - 解决办法:联系Laird公司的客户服务部门,他们将提供专业指导和技术支持。

    总结和推荐


    该车载MIMO天线凭借其出色的性能和多功能性,在无线通信和导航系统中具有显著的优势。无论是对于新项目开发还是现有系统的升级,它都是一个理想的选择。强烈推荐给需要高性能、可靠性和多功能性的用户。
    请注意:以上内容仅供参考,具体产品信息及支持请参考Laird官方文档及技术支持渠道。

VMD24493RSM-518参数

参数
典型天线增益 3dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.45GHz,5.4GHz
支持协议 2.4/5GHz Dual Band MiMo
长*宽*高 31.75mm(高度)
安装方式 贴片安装,面板安装
零件状态 停产
包装方式 散装

VMD24493RSM-518厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

VMD24493RSM-518数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD VMD24493RSM-518 VMD24493RSM-518数据手册

VMD24493RSM-518封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 130.1653 ¥ 1093.3882
5+ $ 122.2579 ¥ 1026.9668
10+ $ 116.1623 ¥ 975.7634
50+ $ 112.2895 ¥ 943.2321
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1093.38
