首页  >  产品百科  >  HZ0805E601R-00

HZ0805E601R-00

产品分类: 磁珠
厂牌: LAIRD
产品描述: 500mA 600Ω@100MHz 300mΩ 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号: SM-HZ0805E601R-00
供应商: 海外现货
标准整包数: 1

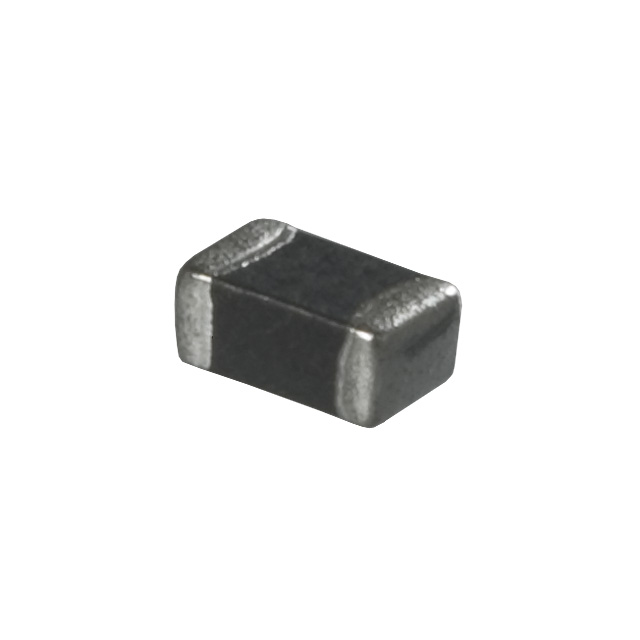

LAIRD 磁珠 HZ0805E601R-00

HZ0805E601R-00概述

    电子元器件产品技术手册:EMI滤波器及射频电感
    概述
    Laird是专注于无线通信和智能系统的全球技术企业,提供组件和系统以保护电子产品。作为设计、供应和支持创新型技术的领导者,Laird的产品使得人们、组织、机器和应用能够有效地连接,助力构建一个智能技术改变生活方式的世界。Laird的产品广泛应用于手机、电信、IT、汽车、公共安全、消费类、医疗、铁路、采矿和工业市场等多个领域。

    产品简介


    Laird的EMI滤波器和射频电感器主要用于减少电磁干扰(EMI),确保信号传输质量并提升整体系统性能。这些元器件可广泛应用于多种场景,包括电源线、低频和高频信号线,为电子设备提供关键保护。

    技术参数


    以下列出了部分型号的技术规格和性能参数:
    - 型号:HZ 0402 A 601 R -10
    - 阻抗:600Ω(25MHz时)
    - 峰值阻抗频率:300MHz
    - 最大直流电阻:1.00Ω
    - 额定电流:100mA(连续运行)
    - 封装:表面贴装(SMT)
    其他型号的具体参数如下表所示:
    | 型号 | 阻抗 (Ω) | 峰值阻抗频率 (MHz) | 最大直流电阻 (Ω) | 额定电流 (mA) |

    | LI0402E190R-10 | 19 | 43 | 0.10 | 500 |
    | HZ0402A601R-10 | 600 | 300 | 1.00 | 100 |

    产品特点和优势


    - 高可靠性:采用单片结构,具有小尺寸和高可靠性。
    - 优异的偏置保持性能:在偏置状态下仍能保持出色的性能。
    - 经济性:适用于多种规格和应用场景,性价比高。
    - 广泛的尺寸选择:从0201到3312不等。

    应用案例和使用建议


    Laird的EMI滤波器和射频电感器被广泛应用于需要有效减少电磁干扰的环境中,例如通信基站、服务器机房、医疗设备等。在实际应用中,用户可以考虑如下建议:
    - 确保良好的接地,以最大限度地减少外部噪声对系统的影响。
    - 在电路设计初期就考虑到EMI滤波器的位置,合理布局,避免临近其他敏感部件。

    兼容性和支持


    Laird的产品与其他同类电子元器件具有良好的兼容性,可在各种标准电路板上直接替换使用。同时,Laird提供了全面的技术支持,包括在线文档、客户支持热线以及专业的技术支持团队,确保用户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题:安装后发现设备仍存在干扰。
    - 解决方案:检查是否有错误的安装位置或未连接好。

    2. 问题:设备在高温环境下表现不佳。
    - 解决方案:确认设备是否工作在规定的温度范围内(-40°C~+125°C)。

    总结和推荐


    Laird的EMI滤波器和射频电感器凭借其高可靠性、优异的偏置保持性能和广泛的应用范围,成为了市场上极具竞争力的产品。无论是对于通信行业还是其他需要高性能EMI保护的应用场景,这些产品都值得信赖。因此,我们强烈推荐用户在相关项目中使用Laird的EMI滤波器和射频电感器。

HZ0805E601R-00参数

参数
阻抗@频率 600Ω@100MHz
直流电阻(DCR) 300mΩ
额定电流 500mA
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

HZ0805E601R-00厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

HZ0805E601R-00数据手册

厂牌 PDF简要描述 下载
LAIRD 磁珠 LAIRD HZ0805E601R-00 HZ0805E601R-00数据手册

HZ0805E601R-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
