HI1206N800R-10

产品分类: 磁珠
厂牌: LAIRD
产品描述: 3A 80Ω@100MHz 35mΩ 1206 贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: UA-HI1206N800R-10
供应商: 海外现货
标准整包数: 3000

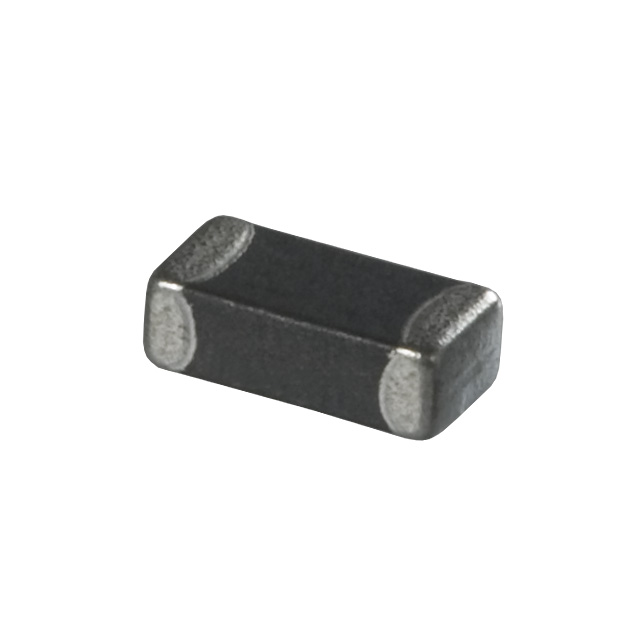

LAIRD 磁珠 HI1206N800R-10

HI1206N800R-10概述

    Ferrite EMI Cable Cores: A Comprehensive Overview

    1. 产品简介


    Laird Technologies 是一家全球领先的技术公司,专注于无线通信和智能系统的设计与供应。公司旗下Performance Materials部门提供电磁干扰(EMI)屏蔽、热管理及信号完整性产品。其中,Ferrite EMI电缆芯是他们的一种关键产品,主要用于增强电子系统的电磁兼容性(EMC)。这些电缆芯广泛应用于手机、电信、IT、汽车、公共安全、消费类电子产品、医疗、铁路、采矿和工业市场等领域。

    2. 技术参数


    以下是几种不同型号的Ferrite EMI电缆芯的主要技术规格:
    | 型号 | 长度 (mm) | 外径 (mm) | 典型阻抗 (Ω) @ 300 MHz | @ 500 MHz | @ 800 MHz | @ 1 GHz |
    ||
    | HFB0473-200 | 25.00 | 3.55 | 320 | 378 | 147 | N/A |
    | HFB075024-000 | 10.00 | 2.40 | 124 | 136 | 138 | 133 |
    | HFB095051-100 | 10.00 | 5.08 | 64 | 74 | 89 | 85 |
    | HFA100035-0A2 | 25.20 | 3.50 | 172 | 192 | 190 | 150 |
    | 28B0141-000 | 3.25 | 3.50 | 30 | 79 | 192 | N/A |

    3. 产品特点和优势


    Ferrite EMI电缆芯具有以下几个显著特点和优势:
    - 高频率性能: 适用于300 MHz到2 GHz的工作频段,提供出色的高频电磁干扰抑制效果。
    - 紧凑设计: 采用小型化设计,减少对电缆布局的影响。
    - 便捷安装: 可轻松滑过电缆,便于安装。
    - 可靠性: 使用高性能材料,长期稳定可靠。

    4. 应用案例和使用建议


    这些电缆芯常用于电子设备的电磁兼容性改进。例如,在一些需要长距离传输的数据线缆上安装这些芯可以有效减少电磁干扰。建议在安装时尽量靠近噪声源,并使用多圈缠绕以增强抑制效果。

    5. 兼容性和支持


    Ferrite EMI电缆芯与各种标准电缆兼容,支持多种长度和直径的选择。此外,Laird提供详细的技术支持和售后服务,确保客户能够正确使用这些产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后效果不明显 | 确认安装位置是否接近噪声源;尝试增加缠绕圈数 |
    | 电缆不易滑入 | 检查电缆尺寸是否符合要求;调整电缆芯的尺寸 |

    7. 总结和推荐


    总体来看,Ferrite EMI电缆芯在电磁兼容性改善方面表现出色,尤其适合需要高频率抑制的应用场景。对于需要提升电子设备抗电磁干扰能力的设计者和工程师来说,这些电缆芯是理想的选择。强烈推荐在相关项目中使用这些高质量的产品。

HI1206N800R-10参数

参数
直流电阻(DCR) 35mΩ
额定电流 3A
阻抗@频率 80Ω@100MHz
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HI1206N800R-10厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

HI1206N800R-10数据手册

厂牌 PDF简要描述 下载
LAIRD 磁珠 LAIRD HI1206N800R-10 HI1206N800R-10数据手册

HI1206N800R-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
