001-0021

产品分类: 天线
厂牌: LAIRD
产品描述: Laird Connectivity WiFi天线, FlexPIFA系列, 2.4 GHz,5.5 GHzWiFi (Dual Band), 盖板, 粘合剂安装
供应商型号: UA-001-0021
供应商: 海外现货
标准整包数: 1
LAIRD 天线 001-0021

001-0021概述

    2.4/5.5 GHz FlexPIFA Antenna 技术手册

    产品简介

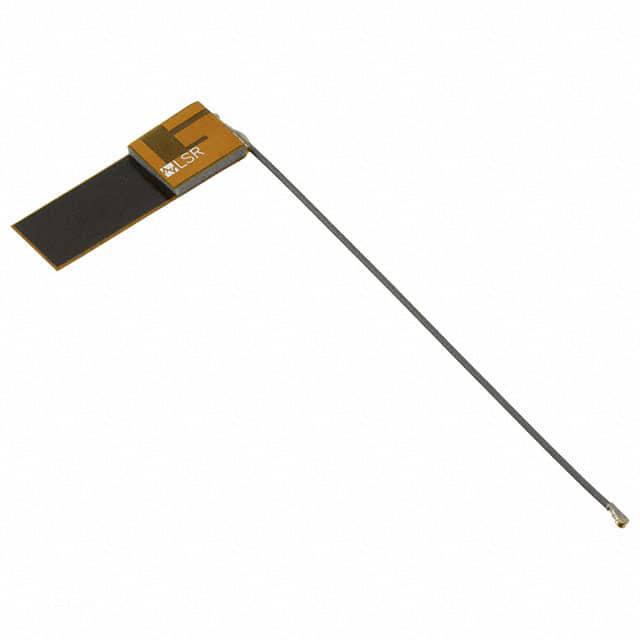

    2.4/5.5 GHz FlexPIFA Antenna 是一款双频段柔性平面倒F天线(Flexible Planar Inverted F Antenna, FlexPIFA),适用于多种无线通信应用。该天线可以在2.4 GHz和5.5 GHz频段上运行,具有高增益和宽广的工作温度范围。其主要功能包括易于安装、适应不同表面、抗湿度和热循环影响等。这种天线广泛应用于物联网设备、无线路由器、移动设备和其他需要高性能无线连接的场合。

    技术参数


    - 频率范围:2400-2480 MHz(2.4 GHz), 4900-5900 MHz(5.5 GHz)
    - 阻抗:50 欧姆
    - 峰值增益:2.4 GHz 带宽:+2.0 dBi,5.5 GHz 带宽:+2.5 dBi
    - 平均增益:2.4 GHz 带宽:>-2.5 dBi,5.5 GHz 带宽:>-3.4 dBi
    - 电压驻波比 (VSWR):2.4 GHz:小于2.5:1,5.5 GHz:小于3.0:1
    - 尺寸:38.6 mm × 12.7 mm × 2.6 mm
    - 重量:1.13 g
    - 颜色:透明黄色
    - 安装高度:U.FL:最大2.5 mm,MHF4L:最大1.4 mm
    - 工作温度范围:-40°C 到 +85°C

    产品特点和优势


    - 多面适应性:可在不同厚度和类型的非导电表面上安装,且能够适应弯曲表面。
    - 灵活性和耐用性:采用3M 100MP胶带固定,能承受湿度变化和高低温循环的影响。
    - 易于安装:设计简单,安装快速方便。
    - 环保合规:符合RoHS标准,无有害物质。
    - 兼容性:支持U.FL和MHF4L两种连接器,适用于多种设备。

    应用案例和使用建议


    应用案例:
    - 物联网设备:用于智能传感器网络,提供可靠的无线连接。
    - 无线路由器:增强路由器的信号覆盖范围,提升网络稳定性。
    - 移动设备:如智能手机和平板电脑,提高无线传输速度和可靠性。
    使用建议:
    - 安装位置:尽量远离金属物体和人体,以避免信号干扰。
    - 材料选择:推荐使用1.5 mm厚的聚碳酸酯作为安装基材,以获得最佳性能。
    - 电缆布置:将同轴电缆垂直于天线侧面或远离地面墙布置,避免影响天线性能。

    兼容性和支持


    - 兼容性:支持U.FL和MHF4L两种连接器,适用于多种设备。
    - 技术支持:制造商提供详细的安装指南和技术支持服务,确保用户能够正确安装和使用该天线。

    常见问题与解决方案


    - Q: 天线信号不稳定怎么办?
    - A: 确保安装位置远离金属物体和人体,并检查电缆是否正确布置。

    - Q: 如何防止天线受潮?
    - A: 使用3M 100MP胶带固定天线,该胶带具有良好的防潮性能。
    - Q: 天线在高温环境下表现如何?
    - A: 该天线的工作温度范围为-40°C到+85°C,可适应各种环境条件。

    总结和推荐


    2.4/5.5 GHz FlexPIFA Antenna 是一款性能卓越的双频段天线,具有广泛的适用性和强大的功能。其灵活的设计、出色的耐用性和易于安装的特点使其成为众多无线通信应用的理想选择。我们强烈推荐这款天线用于需要高性能无线连接的各种设备中。

001-0021参数

参数
最大电压驻波比 3
带宽 -
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
中心频率 2.4GHz,5.5GHz
支持协议 -
典型天线增益 -3.4dB
长*宽*高 38.6mm*12.7mm*1.4mm
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 散装

001-0021厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

001-0021数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD 001-0021 001-0021数据手册

001-0021封装设计

查看详情并下载
Symbol
Footprint
3D Model
