PAS69278P-30D43F

产品分类: 天线
厂牌: LAIRD
产品描述: 9.8dB 2,1.8 50Ω 829MHz,2.2GHz 支架安装,面板安装 82mm(高度)
供应商型号: N-PAS69278P-30D43F
供应商: 云汉优选
标准整包数: 1

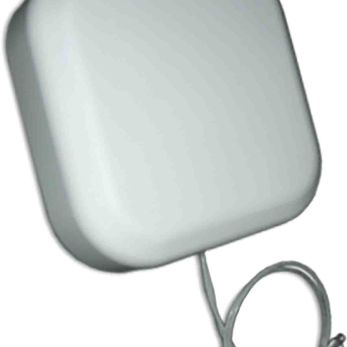

LAIRD 天线 PAS69278P-30D43F

PAS69278P-30D43F概述

    高质量文章:PAS69278P 低互调定向板状天线

    产品简介


    PAS69278P 是一款具有专利申请权的宽频双端口面板天线,专为LTE700/Cellular/PCS/AWS/MDS国内频段以及全球GSM900/GSM1800/UMTS/LTE2600频段设计。这款天线适用于室内外各种无线通信应用,如室内无线网络、iDAS/oDAS等。其独特的45度倾斜极化方式使其能够适应多种无线通信需求。

    技术参数


    | 频率范围 (MHz) | 峰值增益 (dBi) | 最大附加损耗 (dB) | VSWR (典型值) | 隔离度 (dB) |

    | 700 | 8.7 / 9.1 | 0.5 | <2.0:1 | <-38 |
    | 850 | 9.0 / 9.7 | 0.6 | <1.9:1 | <-40 |
    | 900 | 9.8 / 10.4 | 0.6 | <1.7:1 | <-40 |
    | 1800 | 7.5 / 8.5 | 0.9 | <1.6:1 | <-30 |
    | 1900 | 8.4 / 9.1 | 0.9 | <1.5:1 | <-30 |
    | 2100 | 8.4 / 9.1 | 1.0 | <1.5:1 | <-30 |
    | 2300 | 9.5 / 10.1 | 1.1 | <1.6:1 | <-30 |
    | 2600 | 9.7 / 10.0 | 1.1 | <1.8:1 | <-30 |

    产品特点和优势


    1. 多频段覆盖:PAS69278P 天线能够覆盖广泛的频率范围,包括美国的LTE700频段和全球的LTE2600频段,满足不同地区和标准的需求。
    2. 低互调干扰:该天线采用低互调(Low-PIM)设计,能够显著减少信号失真和干扰,确保通信质量。
    3. 耐候性:配备紫外线稳定的外壳,能够在室外恶劣环境中长期稳定运行。
    4. 高隔离度:天线各端口之间的隔离度达到-38dB以上,保证不同通信通道间的相互干扰最小化。
    5. 多极化方式:45度倾斜极化方式提供更灵活的安装和覆盖范围。

    应用案例和使用建议


    PAS69278P 天线广泛应用于室内和室外无线通信网络中,例如:
    - 室内无线网络:适用于办公楼、购物中心、机场等场所的无线网络覆盖。
    - iDAS/oDAS:用于室内分布系统的信号增强和扩展。
    - 自动抄表系统:支持大规模部署的远程监控和数据传输。
    使用建议:
    - 在安装过程中确保天线的极化方向正确,以最大化信号接收效果。
    - 定期检查天线固定装置,确保其牢固且无损坏。
    - 确保周围无强电磁干扰源,避免影响信号传输质量。

    兼容性和支持


    PAS69278P 天线可以与多种无线设备和系统兼容,如802.11b/g/n标准的无线终端、POS机、机器到机器(M2M)通信设备等。制造商提供了详细的安装指南和技术支持,帮助用户顺利完成安装和调试过程。

    常见问题与解决方案


    1. 问题:信号强度不足
    - 解决办法:检查天线的安装位置是否合适,周围是否有金属障碍物影响信号传播;重新调整天线的极化方向。

    2. 问题:VSWR异常
    - 解决办法:检查射频电缆和连接器是否存在接触不良或损坏,必要时更换。

    3. 问题:互调干扰严重
    - 解决办法:检查设备之间是否存在互调干扰源,如有必要,可以增加滤波器来减少干扰。

    总结和推荐


    PAS69278P 低互调定向板状天线以其宽频段覆盖、高隔离度和低互调干扰等特点,在室内和室外无线通信网络中表现出色。其耐用的外壳和广泛的兼容性使其成为理想的解决方案。强烈推荐用于需要高可靠性无线通信的应用场合。
    通过以上分析,PAS69278P 天线在技术参数、产品特点、应用案例和兼容性等方面均表现出色,是一款值得推荐的优质天线产品。

PAS69278P-30D43F参数

参数
天线类型 -
中心频率 829MHz,2.2GHz
支持协议 -
典型天线增益 9.8dB
最大电压驻波比 2,1.8
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 82mm(高度)
安装方式 支架安装,面板安装
零件状态 在售
包装方式 散装

PAS69278P-30D43F厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

PAS69278P-30D43F数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD PAS69278P-30D43F PAS69278P-30D43F数据手册

PAS69278P-30D43F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 270.9572 ¥ 2303.1362
5+ $ 252.762 ¥ 2148.477
11+ $ 240.2916 ¥ 2042.4786
34+ $ 230.6832 ¥ 1960.8072
库存: 210
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2303.13
