VLT69273B11J-518A

产品分类: 天线
厂牌: LAIRD
产品描述: 2 50Ω 829MHz,1.561GHz,1.575GHz,1.602GHz,2.205GHz,2.5GHz,5.4GHz 贴片安装,面板安装 75mm(高度)
供应商型号: 2152414
供应商: 海外现货
标准整包数: 1

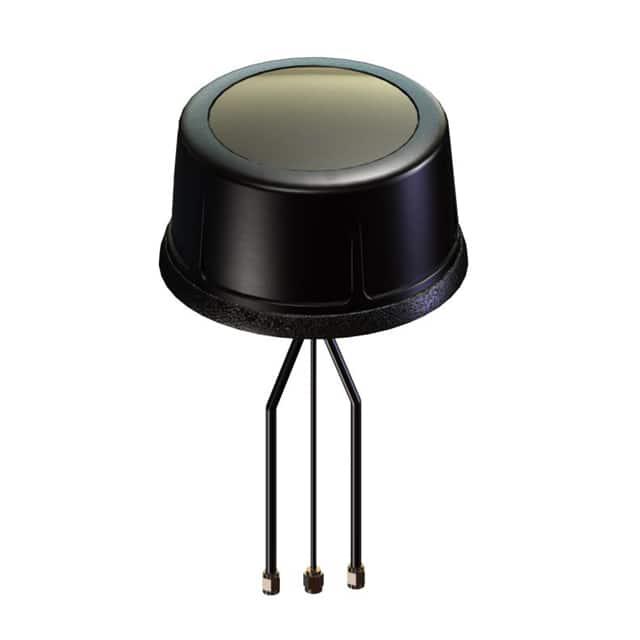

LAIRD 天线 VLT69273B11J-518A

VLT69273B11J-518A概述


    产品简介


    Laird Connectivity 车载三端口MIMO天线是一款高性能的通信解决方案,广泛应用于多种场合。它覆盖了698-960 MHz 和1710-2700 MHz 频段,以及2300-2700 MHz 和4900-5900 MHz 频段,并额外配备了全球导航卫星系统(GNSS)天线。这款天线配置了三个端口:一个用于3G/4G LTE通信,一个用于双频Wi-Fi,另一个则用于GNSS导航。适用于紧急响应车辆、公共交通车队、商业运输车队和铁路运输等领域。

    技术参数


    | 参数名称 | 规格值 |

    | 端口数量 | 3G/4G LTE - 1, Wi-Fi - 1, GNSS - 1 |
    | 工作频率 (MHz) | 698-960, 1710-2700, 2300-2700, 4900-5900 |
    | 峰值增益(平均) (dBi) | 2.0, 4.1, 4.2, 4.9 |
    | 峰值增益(最大) (dBi) | 2.6, 4.7, 4.9, 6.0 |
    | VSWR- 平均 | 1.4, 1.2, 1.3, 1.2 |
    | VSWR- 最大 | 2.0, 2.0, 2.0, 2.0 |
    | 隔离度 (LTE到Wi-Fi) (dB) | -25, -25, -25, -38 |
    | 额定阻抗 (Ohms) | 50 |
    | 最大功率 (W) | 50 |
    | 极化方式 | 垂直线性极化 |

    产品特点和优势


    该天线具备高增益、低VSWR和良好的隔离度,确保了出色的无线通信性能。此外,它的IP67防护等级、EN61373抗振和冲击标准以及EN50155温度和湿度标准使它在各种恶劣环境下都能稳定运行。高强度、耐紫外线的聚碳酸酯塑料罩设计进一步增强了其耐用性。

    应用案例和使用建议


    应用案例
    该天线广泛应用于FirstNet、公共安全、乘客车队、商业运输车队及铁路运输领域。例如,在紧急响应车辆上,该天线可以提供可靠的无线通信支持,提升救援效率。
    使用建议
    对于安装在金属车身上的应用,建议增加接地面积,以减少信号衰减。同时,保持天线周围无遮挡物,以获得最佳的接收效果。

    兼容性和支持


    Laird Connectivity 的天线与多种设备兼容,通过SMA、RPSMA接口连接。该公司还提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。如果您有任何疑问,可联系sales@lairdconnect.com 或 support@lairdconnect.com 获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线无法正常连接 | 检查接头是否牢固连接,确认阻抗匹配 |
    | 接收信号强度不足 | 确保安装位置无遮挡,考虑使用外部天线 |
    | 设备发热严重 | 检查散热设计是否合理,避免长时间满负荷运行 |

    总结和推荐


    Laird Connectivity 的三端口MIMO天线是一款功能强大且高度可靠的通信解决方案。它凭借卓越的性能、耐用的设计和广泛的适用范围,成为了各类车载通信系统的理想选择。推荐在各种复杂环境中使用此款天线,尤其是在需要高可靠性无线通信的场合。

VLT69273B11J-518A参数

参数
中心频率 829MHz,1.561GHz,1.575GHz,1.602GHz,2.205GHz,2.5GHz,5.4GHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
长*宽*高 75mm(高度)
安装方式 贴片安装,面板安装
零件状态 在售
包装方式 散装

VLT69273B11J-518A厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

VLT69273B11J-518A数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD VLT69273B11J-518A VLT69273B11J-518A数据手册

VLT69273B11J-518A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1357.0667
100+ ¥ 1329.9275
500+ ¥ 1303.33
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
