OF86315-FNF

产品分类: 天线
厂牌: LAIRD
产品描述: 5.4dB 1.6 50Ω 868MHz,915MHz 支架安装 692mm(高度)
供应商型号: ET-3014047
供应商: 海外现货
标准整包数: 1
LAIRD 天线 OF86315-FNF

OF86315-FNF概述

    863-928 MHz 5 dBi Gain Omnidirectional Antenna 技术手册

    产品简介

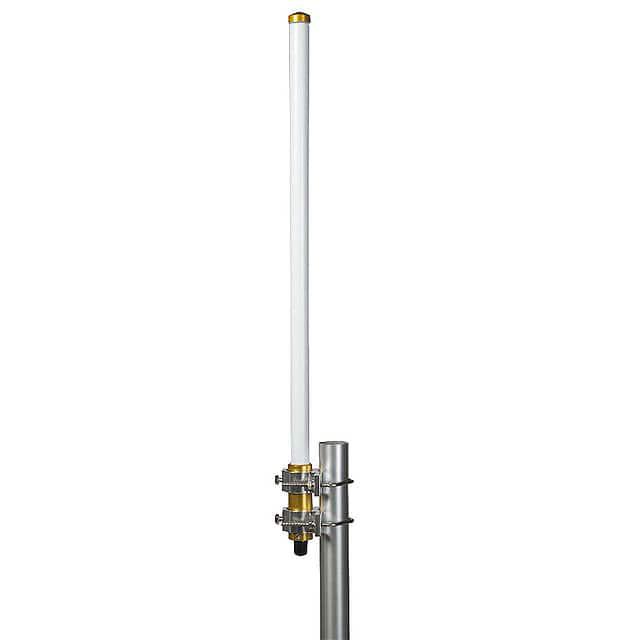

    863-928 MHz 5 dBi Gain 全向天线(型号:OF86315)是为工业应用设计的高性能室外天线。这种天线采用耐候性极强的玻璃纤维基座,具备优越的设计组件,适用于极端条件下的各种应用场景。天线设计独特,具有均匀分布的辐射图案,适用于多种行业,如商业公共安全、政府应用、陆地和海洋无线通信及数据传输。

    技术参数


    - 频率范围: 863-876 MHz 和 902-928 MHz
    - 峰值增益: 5.2 dBi / 5.4 dBi
    - 驻波比 (VSWR): 平均值 1.3:1 / 最大值 1.65:1
    - 水平半功率波束宽度: 360°
    - 垂直半功率波束宽度: 28°-30° / 27°-29°
    - 标称阻抗: 50 Ω
    - 极化方式: 垂直极化
    - 最大功率 (环境温度 25°C): 10 瓦
    - 风载荷: 操作风速 161 km/h,生存风速 266 km/h
    - 工作温度范围: -40°C 到 +70°C
    - 储存温度范围: -40°C 到 +85°C
    - 防护等级: IP67

    产品特点和优势


    - 卓越的增益性能: 天线通过精心设计的偶极子结构,在水平面上提供最高达 5.4 dBi 的增益。
    - 定制保护涂层: 天线表面涂覆有特殊防紫外线保护层,延长使用寿命。
    - 高品质组件: 金阳极处理的套筒和帽端装有 N 女式连接器,确保长期可靠使用。
    - 网络分析测试: 所有出厂前都经过网络分析仪测试,确保最佳性能。

    应用案例和使用建议


    - 商用和公共安全应用: 在全球范围内用于商业公共安全和政府应用。
    - 陆地和海上无线电通信: 适用于陆地和海上无线电和语音及数据传输系统。
    - LoRa 无线网络: 适用于基于 LoRa 的物联网部署。
    - ISM 频段应用: 可广泛应用于 ISM 频段的各种设备。
    使用建议:
    - 确保安装时周围无金属物体干扰。
    - 安装位置选择开阔地带以获得更好的信号覆盖范围。
    - 定期检查天线是否完好无损,并保持清洁以确保最佳性能。

    兼容性和支持


    - 兼容性: 该天线可与市面上大多数通信设备兼容,适用于不同的应用场景。
    - 技术支持: Laird 提供详尽的技术支持和售后服务,可联系其官方渠道获取更多帮助。

    常见问题与解决方案


    - Q: 天线如何应对极端天气?
    - A: 天线通过 IP67 级别的防水和防尘防护设计,能承受严酷的环境。
    - Q: 如何保证最佳性能?
    - A: 请确保天线安装稳固且远离任何可能干扰信号的金属物体。定期维护可以保持天线的最佳性能。


    总结和推荐


    综上所述,Laird 的 863-928 MHz 5 dBi Gain 全向天线(型号:OF86315)是一款具备高性能、高可靠性的天线产品,特别适合于极端条件下的各种应用场景。天线的设计和制造过程注重细节,确保了其优异的性能表现。强烈推荐该产品用于需要高质量信号传输的各类场景中。

OF86315-FNF参数

参数
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 868MHz,915MHz
支持协议 -
典型天线增益 5.4dB
最大电压驻波比 1.6
长*宽*高 692mm(高度)
安装方式 支架安装
零件状态 停产
包装方式 盒装

OF86315-FNF厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

OF86315-FNF数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD OF86315-FNF OF86315-FNF数据手册

OF86315-FNF封装设计

查看详情并下载
Symbol
Footprint
3D Model
