ODH24-13

产品分类: 天线
厂牌: LAIRD
产品描述: 13dB 1.5 50Ω 2.4GHz 支架安装 124.46cm(高度)
供应商型号: N-ODH24-13
供应商: 云汉优选
标准整包数: 1

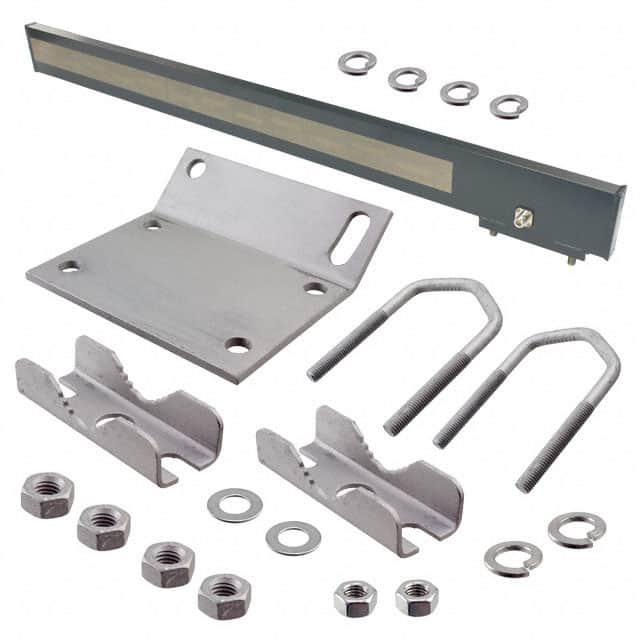

LAIRD 天线 ODH24-13

ODH24-13概述

    水平极化全向天线产品技术手册

    产品简介


    Laird Technologies提供的2400-2485 MHz水平极化全向天线系统是一款高性能的产品,适用于各种无线通信系统。该天线由硬质铝合金挤压制成,并采用粉末涂层处理,具有高度耐用性,适用于恶劣环境。此外,它配备了集成的50欧姆无源馈电,标准接口为N型(阴性)连接器。由于水平极化特性,该天线在大多数WLAN系统中能够有效抑制垂直极化的干扰。

    技术参数


    以下是此天线的主要技术参数:
    - 频率范围:2400 - 2485 MHz
    - 输入驻波比 (S11):-14 dB
    - 电压驻波比 (VSWR):1.5:1
    - 阻抗:50 欧姆
    - 输入功率:100 W
    - 支撑杆直径 (OD):2 - 2.5 英寸 (50 - 60 mm)
    - 增益:13 dBi
    - 垂直波束宽度:7°
    - 交叉极化抑制:-27 dB
    - 工作温度范围:-40 到 +70°C
    - 机械下倾角度:10°
    - 风载荷:100 mph (63 lbf),140 mph (124 lbf),100 mph下1/2英寸冰层 (80 lbf)
    - 重量:9 磅 (4.8 千克)
    - 尺寸:长(± 1.0 英寸)49 x 4 x 1 英寸 (124 x 10 x 2.5 厘米)

    产品特点和优势


    该水平极化全向天线具备以下优势:
    - 高增益:13 dBi,能够在远距离提供可靠的信号覆盖。
    - 坚固耐用:采用硬质铝合金材料和粉末涂层处理,确保在极端环境下长期使用。
    - 优秀的干扰抑制能力:水平极化设计能有效减少垂直极化的干扰,适合在复杂的无线环境中使用。
    - 广泛的适用性:适用于多种应用场景,包括2.4 GHz ISM频段应用、802.11b和802.11g无线系统、点对多点系统、基站天线、无线宽带系统、WLAN接入点和WiMAX。

    应用案例和使用建议


    此天线适用于多个领域,如智能家居、工业自动化、无线网络接入点等。例如,在智能家居环境中,可以用于家庭WiFi覆盖增强;在工业自动化场景中,可作为无线传感器网络的一部分。为了获得最佳性能,建议在安装时注意:
    - 确保天线放置在开阔地带,远离金属物体和其他可能产生干扰的设备。
    - 根据实际环境调整天线的位置和方向,以最大化信号覆盖范围。

    兼容性和支持


    此天线支持标准N型(阴性)连接器,方便与各种无线通信设备兼容。Laird Technologies还提供了全面的技术支持服务,包括产品咨询、安装指导和故障排除。

    常见问题与解决方案


    根据手册中的常见问题及解决方案,我们列出了一些用户可能会遇到的问题及其解决方法:
    - Q: 天线无法正常工作?
    - A: 检查连接器是否正确连接,确认天线安装位置是否合适,以及周围是否有强烈的电磁干扰。

    - Q: 天线在高湿度环境下工作异常?
    - A: 确认天线表面没有积水或湿气积聚,可在潮湿环境中使用防水套件进行保护。

    总结和推荐


    综上所述,Laird Technologies的2400-2485 MHz水平极化全向天线是一款集高增益、坚固耐用和强抗干扰能力于一身的优秀产品。它不仅广泛适用于多种应用场景,而且在恶劣环境中仍能保持良好的性能。因此,我们强烈推荐这款天线,尤其是对于需要高性能和可靠性的应用环境。

ODH24-13参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz
支持协议 -
典型天线增益 13dB
最大电压驻波比 1.5
带宽 -
长*宽*高 124.46cm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

ODH24-13厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

ODH24-13数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD ODH24-13 ODH24-13数据手册

ODH24-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 433.381 ¥ 3683.7385
3+ $ 404.275 ¥ 3436.3375
7+ $ 384.336 ¥ 3266.856
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3683.73
