VCO97S8-570-750Y

产品分类: 压控振荡器(VCO)
厂牌: HCI/苏州杭晶
产品描述: VCO,尺寸:9*7*2.2,频率范围:570-750MHz,电源电压:3-6V,相位噪声:谐波:工作温度:-30-85
供应商型号: VCO97S8-570-750Y 9*7*2.2
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 压控振荡器(VCO) VCO97S8-570-750Y

VCO97S8-570-750Y概述

    VCO97S8 电压控制振荡器技术手册

    1. 产品简介

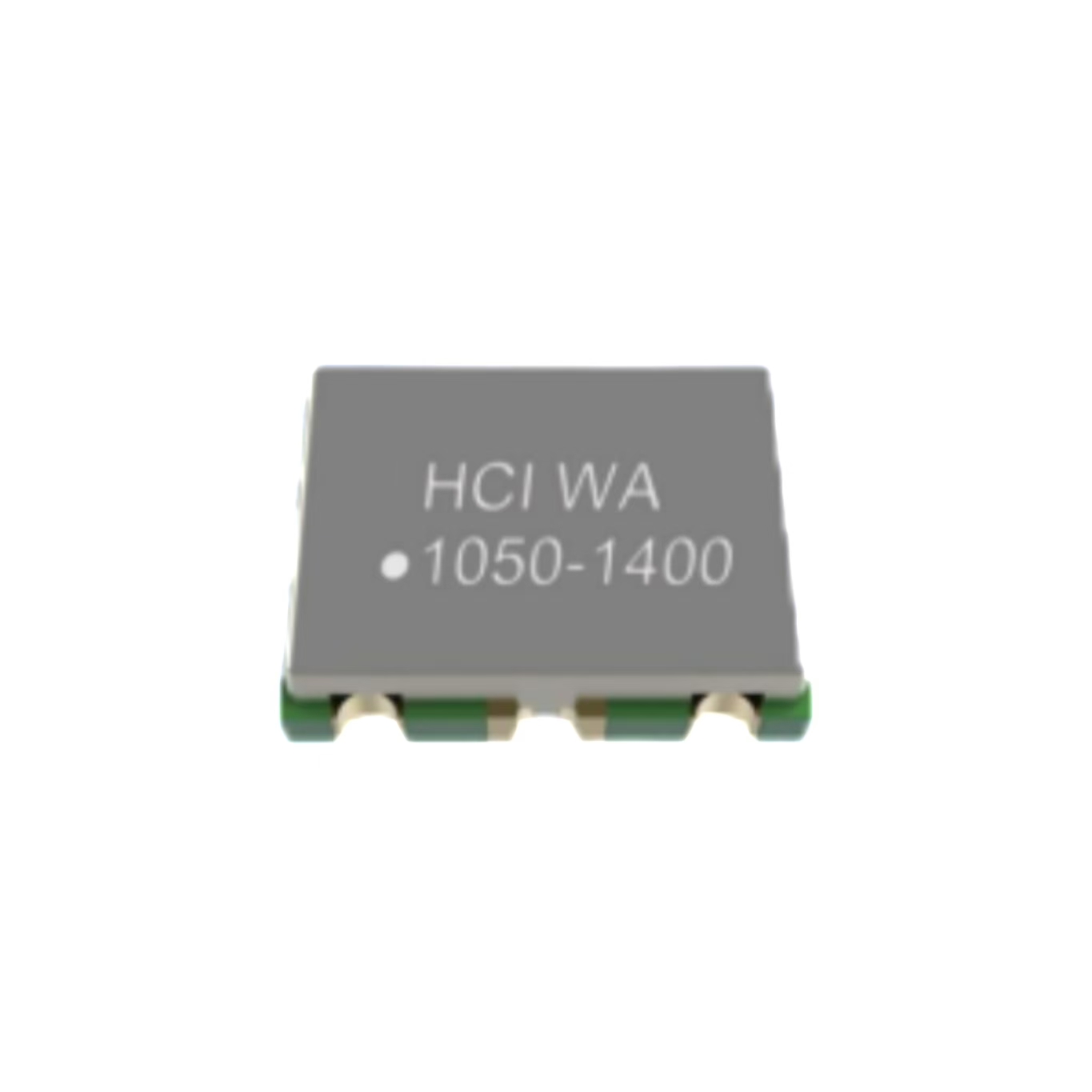

    VCO97S8是一款9×7毫米表面贴装(SMD)封装的电压控制振荡器单元。它被广泛应用于多种高频通信设备中,如超短波无线电、IEEE 802.11a/n/ac无线通信、WiFi 6E模拟信号生成、工业科学医疗(ISM)应用、无线麦克风以及TD-LTE/5G NSA系统。这款产品以其卓越的频率范围(100MHz~7.1GHz)、低相位噪声和低二次谐波而著称。

    2. 技术参数


    | HCI PN | 频率范围 (MHz) | 输出功率 (dBm) | 波纹 (dBm) | 控制电压 (V) | 供电电压 (V) | 电流 (mA) |
    ||
    | VCO97S8-110-170 | 110~170 | 4 | ±1 | 0~Vdd | 3.3~6 | 12 |
    | VCO97S8-110-220 | 110~220 | 8 | ±1 | 0~5 | 3~6 | 14 |
    | VCO97S8-125-190 | 125~190 | 4 | ±1 | 0~Vdd | 3~6 | 12 |
    | VCO97S8-125-190H | 125~190 | 8 | ±1 | 0~Vdd | 3~6 | 12 |
    | VCO97S8-165-225 | 165~225 | 5.5 | ±1 | 0~5 | 3~6 | 12 |
    | VCO97S8-230-315 | 230~315 | 8 | ±0.5 | 0~5 | 3~6 | 14 |
    | VCO97S8-255-344 | 255~344 | 8 | ±0.5 | 0~5 | 3~6 | 14 |
    | ... | ... | ... | ... | ... | ... | ... |
    注:该表仅展示部分型号和技术参数,完整表格请参见附录。

    3. 产品特点和优势


    - 宽频率范围:VCO97S8 的频率范围从 100MHz 到 7.1GHz,满足不同应用场景的需求。
    - 低相位噪声和二次谐波:这些特性使其在高精度通信应用中表现出色。
    - 环保标准合规:RoHS、无铅、无卤素和REACH 合规,适用于环保要求高的场合。
    - 低功耗设计:在各种供电条件下,均能保持较低的电流消耗。

    4. 应用案例和使用建议


    应用案例:
    - IEEE 802.11a/n/ac无线通信:此设备可以用于建立高带宽、低延迟的无线网络。
    - TD-LTE/5G NSA系统:适用于5G网络中的非独立组网模式,实现高速数据传输。
    - 无线麦克风:利用其优秀的信号生成能力,提供稳定的音频传输。
    使用建议:
    - 环境温度控制:确保工作环境温度适宜,避免过高或过低温度影响性能。
    - 供电电压稳定:使用恒压电源为VCO97S8供电,避免电压波动导致的频率不稳定。

    5. 兼容性和支持


    - 兼容性:该产品可与其他符合相关标准的设备或系统兼容,具体请参考产品手册中的兼容性列表。
    - 技术支持:苏州恒晶电子科技有限公司提供详尽的技术支持和售后服务,客户可通过电话、电子邮件等方式获得帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出频率不稳 | 检查输入电压是否符合要求,必要时调整电源。 |
    | 输出功率不足 | 确认是否为电源电压不足引起,适当提高供电电压。 |
    | 相位噪声偏高 | 检查电路板是否有干扰,必要时进行屏蔽处理。 |

    7. 总结和推荐


    综合评估:VCO97S8 电压控制振荡器凭借其宽泛的频率范围、优异的电气特性以及出色的环境适应能力,在多个高频通信领域表现卓越。特别是其低相位噪声和低二次谐波特性,使其在需要高精度信号生成的应用场景中脱颖而出。
    推荐:鉴于VCO97S8的卓越性能及广泛应用前景,强烈推荐在需要高性能振荡器的应用项目中采用此产品。

VCO97S8-570-750Y参数

参数
推移 -
负载电容 -
额定电流 -
相位噪声 -
二次谐波(典型值) -
最大工作电压 -
最小工作电压 -
调谐电压 -
频率 -
功率 -

VCO97S8-570-750Y厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

VCO97S8-570-750Y数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 压控振荡器(VCO) HCI/苏州杭晶 VCO97S8-570-750Y VCO97S8-570-750Y数据手册

VCO97S8-570-750Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.9333
100+ ¥ 7.9879
500+ ¥ 7.6073
1000+ ¥ 7.245
3000+ ¥ 6.9
库存: 19647
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 99.33
直接购买
加入购物车
