首页  >  产品百科  >  Q1553-22

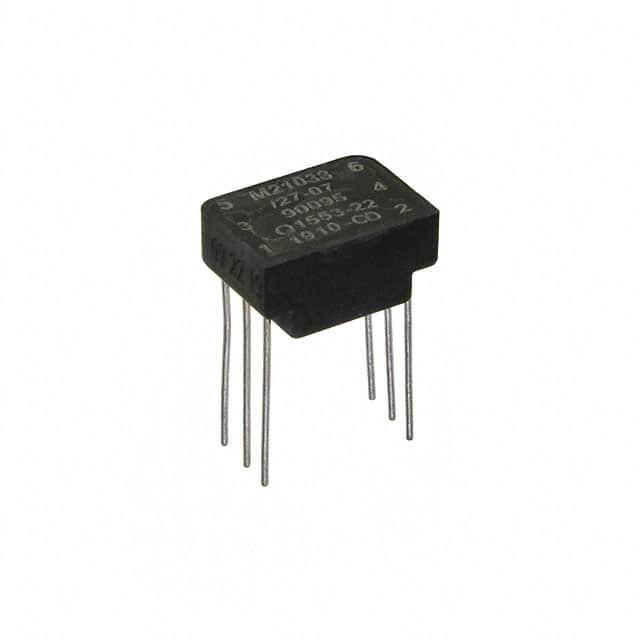

Q1553-22

产品分类: 脉冲变压器
厂牌: INRCORE
产品描述: 1CT:1.41CT MIL-STD-1553 DIP 通孔安装 12.7mm*8.89mm*6.35mm
供应商型号: 673-Q1553-22
供应商: Mouser
标准整包数: 1
INRCORE 脉冲变压器 Q1553-22

Q1553-22概述

    iNRCORE QC1553-21 单比值 THT QPL 脉冲变压器

    产品简介


    iNRCORE QC1553-21 是一款专为 MIL-STD-1553 和 MIL-PRF-21038 标准设计的单比值 THT QPL 脉冲变压器。它适用于高可靠性商业、工业及军用应用。QC1553-21 的主要功能是用于 MIL-STD-1553B 总线系统的信号耦合,提供电气隔离和阻抗匹配,从而确保可靠的数据传输。该变压器广泛应用于航空航天、军事通信系统以及工业自动化等领域。

    技术参数


    以下是 iNRCORE QC1553-21 的主要技术参数:
    | 参数 | 规格 |

    | 包装型号 | Package C: 4-lead (无中心抽头)
    Package D: 6-lead (中心抽头) |
    | 最大高度(英寸/毫米) | 0.250 [6.35] |
    | 引脚 | 包装 C: 4 引脚
    包装 D: 6 引脚 |
    | 比率 | 1-2:4-3 (Package C)
    1-5:6-2 (Package D) |
    | RDC(最大) | 1-2 = 2.204-3 = 2.70 (Package C)
    1-5 = 2.506-2 = 2.80 (Package D) |
    | 阻抗(最小) | 1-2 = 2.204-3 = 2.70 (Package C)
    1-5 = 2.506-2 = 2.80 (Package D) |
    | 端子阻抗(最小) | 3,000 Ω |
    | 工作温度范围 | -55°C 到 +130°C |
    | 储存温度范围 | -55°C 到 +130°C |
    | 额定重量 | 5 克(最大) |
    | 漏感 | 最大 20% |
    此外,变压器还具有以下电气性能:
    - 漂移:最大 20%
    - 过冲:最大 ±1V
    - 共模抑制比 (CMR):最小 45dB
    - 频率范围(空载):75kHz 至 1MHz

    产品特点和优势


    1. 高可靠性:通过 MIL-STD-1553B 和 MIL-PRF-21038 标准认证,适用于高可靠性商业、工业及军用应用。
    2. 电气隔离:提供电气隔离,确保信号传输的稳定性和准确性。
    3. 宽工作温度范围:支持从 -55°C 到 +130°C 的极端环境温度,适用于恶劣环境。
    4. 机械结构坚固:符合严格的机械检测标准,确保长时间使用的可靠性。

    应用案例和使用建议


    QC1553-21 变压器常用于 MIL-STD-1553B 总线系统的信号耦合,例如在飞机通信系统、雷达系统和卫星通信设备中。具体应用建议如下:
    1. 选择正确的包装型号:根据电路需求选择合适的包装型号,以确保阻抗匹配和电气性能。
    2. 注意环境条件:确保安装环境的温度和湿度符合变压器的工作要求,避免影响其性能。
    3. 严格遵循安装指南:严格按照制造商提供的安装指南进行安装,以确保电气连接正确无误。

    兼容性和支持


    QC1553-21 变压器与其他 MIL-STD-1553B 标准的设备完全兼容。iNRCORE 提供详细的技术文档和用户手册,帮助用户更好地理解和使用该产品。如有任何技术支持需求,可联系制造商获取帮助。

    常见问题与解决方案


    1. 问题:产品在低温环境下无法正常工作
    - 解决方案:检查安装环境的温度是否符合工作温度范围(-55°C 至 +130°C),并考虑使用加热装置保持温度稳定。
    2. 问题:信号传输不稳定
    - 解决方案:确保引脚连接正确无误,重新检查电路布局和阻抗匹配,必要时可调整电路设计。
    3. 问题:产品出现漏感现象
    - 解决方案:检查电路负载是否过大,如果可能,减少负载或更换更适合的变压器型号。

    总结和推荐


    总体而言,iNRCORE QC1553-21 是一款高性能、高可靠性的脉冲变压器,适用于 MIL-STD-1553B 标准下的各种严苛环境。该产品不仅具备优异的电气性能,而且符合多项行业标准,能够满足商业、工业和军用应用的需求。强烈推荐对可靠性要求高的项目采用这款变压器,相信它将为您的系统带来卓越的表现。

Q1553-22参数

参数
匝数比 1CT:1.41CT
ET(伏特-时间) -
电感值 -
变压器类型 MIL-STD-1553
长*宽*高 12.7mm*8.89mm*6.35mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q1553-22厂商介绍

iNRCORE是一家致力于研发和生产先进机器人技术的公司。其主营产品主要分为以下几个分类:

1. 工业机器人:这些机器人广泛应用于制造业,如汽车、电子和食品加工行业,用于提高生产效率和质量。

2. 服务机器人:服务机器人被设计用于商业和家庭环境,提供清洁、安保和陪伴服务。

3. 医疗机器人:在医疗领域,iNRCORE的机器人技术用于辅助手术、康复训练和病人护理。

4. 特种机器人:这些机器人适用于极端环境,如深海探测、太空探索和灾难救援。

iNRCORE的优势在于:

- 技术创新:公司不断投资于研发,以保持技术领先。
- 定制解决方案:能够根据客户需求提供定制化的机器人解决方案。
- 可靠性:其产品以高可靠性和稳定性著称,减少了停机时间和维护成本。
- 用户友好:机器人设计易于操作,降低了用户培训的难度和成本。
- 环保节能:注重环保,开发节能型机器人,减少能源消耗和环境影响。

Q1553-22数据手册

厂牌 PDF简要描述 下载
INRCORE 脉冲变压器 INRCORE Q1553-22 Q1553-22数据手册

Q1553-22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.553 ¥ 421.914
10+ $ 45.1224 ¥ 400.3485
25+ $ 40.8348 ¥ 362.3068
60+ $ 39.2805 ¥ 348.5162
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 421.91
