Z0402C601ESMST

产品分类: 磁珠
厂牌: KEMET
产品描述: 300mA 600Ω@100MHz 600mΩ 0402 贴片安装 1mm*500μm*550μm
供应商型号: 3528306
供应商: element14
标准整包数: 100

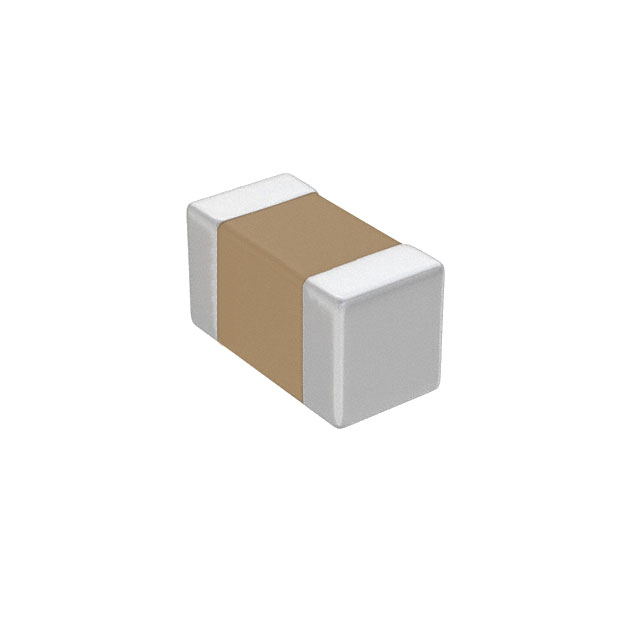

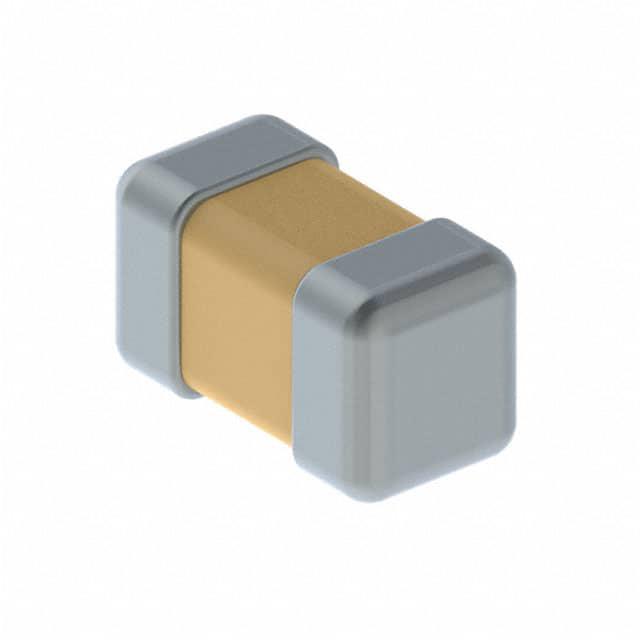

KEMET 磁珠 Z0402C601ESMST

Z0402C601ESMST概述

    电子元器件产品技术手册

    一、产品简介


    产品类型: 表面贴装电感器和铁氧体磁珠
    主要功能: 用于高频电路、电源线滤波及噪声抑制
    应用领域: 数字相机、视频摄像机、移动电话、无线局域网设备、计算机外围设备、手机、平板电脑等便携式数字设备,以及DC-DC转换器电路中。

    二、技术参数


    以下是各系列电感器和磁珠的技术参数摘要:
    1. 线圈绕制电感器(L-PWS/L-PWF/L-PWI/L-PWR系列)
    - 尺寸规格:0603、0805、0806、1007、1207
    - 工作温度范围:-40°C到+105°C
    - 主要参数:电感值范围0.1μH至100μH,最大额定电流30mA至1075mA,最大直流电阻0.045Ω至7.0Ω
    - 耐用性:适用于DC-DC转换器电路
    2. 低电感电阻型电感器(L-DWS/L-DWI/L-DWL系列)
    - 尺寸规格:0603、0805、1007、1210
    - 工作温度范围:-40°C到+105°C
    - 主要参数:电感值范围0.039μH至470μH,最大额定电流130mA至2000mA,最大直流电阻0.03Ω至8.4Ω
    - 耐用性:适用于高电流应用场合
    3. 多层电感器(L-RMS系列)
    - 尺寸规格:0201、0402、0603、0805
    - 工作温度范围:0201/0402:-55°C到+125°C;0603:-40°C到+85°C
    - 主要参数:电感值范围1.0nH至470nH,最大额定电流50mA至1500mA,最大直流电阻0.02Ω至1.85Ω
    - 耐用性:专为高频应用设计
    4. 多层电感器(L-SMS/L-PMS/L-DMI系列)
    - 尺寸规格:0402、0603、0805、1008
    - 工作温度范围:-55°C到+125°C(SMS系列),-40°C到+85°C(PMS系列)
    - 主要参数:电感值范围0.047μH至1000μH,最大额定电流50mA至3000mA,最大直流电阻0.018Ω至4.0Ω
    - 耐用性:适用于电源管理及信号线的噪声抑制
    5. 低高度SMD电感器(L-DWD系列)
    - 尺寸规格:3010、4010、4012、4018、8040
    - 工作温度范围:-25°C到+120°C
    - 主要参数:电感值范围0.9μH至2200μH,最大额定电流10mA至7800mA,最大直流电阻0.006Ω至0.45Ω
    - 耐用性:适用于需要低高度的应用场合
    6. 高电流铁氧体芯片磁珠(Z-PWS/Z-PWZ系列)
    - 尺寸规格:0603、0805、1206、1806
    - 工作温度范围:-40°C到+125°C
    - 主要参数:阻抗值范围23Ω至2000Ω,最大额定电流2A至6A,最大直流电阻0.004Ω至0.35Ω
    - 耐用性:具备高可靠性,用于电源供应单元和各种类型的数字设备

    三、产品特点和优势


    1. 线圈绕制电感器(L-PWS/L-PWF/L-PWI/L-PWR系列)
    - 小尺寸,低直流电阻,高电流处理能力
    - 高Q值,出色的自我谐振频率特性
    2. 低电感电阻型电感器(L-DWS/L-DWI/L-DWL系列)
    - 简单且独特的磁屏蔽结构,增强耐冲击性能
    - 高电流处理能力,适于高功率应用场合
    3. 多层电感器(L-RMS/L-SMS/L-PMS/L-DMI系列)
    - 高频性能优异,适用于表面贴装及信号线路噪声抑制
    - 具备闭合磁路结构,减少电磁干扰和自发热
    4. 低高度SMD电感器(L-DWD系列)
    - 高电流承载能力,适合对体积有严格要求的应用场合
    - 易于集成,提供良好散热性能
    5. 高电流铁氧体芯片磁珠(Z-PWS/Z-PWZ系列)
    - 高可靠性和稳定性,可承受高能量冲击
    - 用于多种类型数字设备中的噪声抑制和电源保护

    四、应用案例和使用建议


    1. 智能手机和平板电脑中的DC-DC转换器
    - 应用建议: 在这些设备中,可以选择L-PWS系列电感器,由于它们具有低电阻和高电流能力,能够有效提高效率并减少热量生成。

    2. 笔记本电脑接口中的信号线路噪声抑制
    - 使用建议: 选择Z-PWS系列磁珠,能够有效过滤高频噪声,保护设备正常运行。
    3. 高分辨率视频播放设备中的AV信号
    - 使用建议: 使用L-SMS系列多层电感器,它们在高频率范围内表现优异,能够改善图像质量。

    五、兼容性和支持


    - 这些电感器和磁珠与其他标准电子元件兼容,易于集成到现有电路中。
    - KEMET公司提供了详细的技术支持和售后服务,确保客户在使用过程中得到全面支持。

    六、常见问题与解决方案


    1. 如何判断电感器的饱和电流?
    - 解决办法: 查看产品手册中的最大额定电流数据表,通常在规定条件下能够达到的最大电流即为饱和电流。

    2. 怎样进行电感器的封装?
    - 解决办法: 可以采用标准的Tape & Reel包装,确保电感器在运输和储存过程中的安全性和方便性。
    3. 遇到噪声干扰问题怎么办?
    - 解决办法: 使用适当的Z-PWS/Z-PWZ系列磁珠来滤除噪声,可以显著提升设备性能和稳定性。

    七、总结和推荐


    总的来说,KEMET公司的电感器和磁珠系列产品凭借其高可靠性、优异性能和广泛的应用范围,在众多便携式数字设备中表现出色。无论是在高效能需求还是低功耗要求的应用场合中,都能找到合适的型号。强烈推荐使用这些高性能的产品,以实现最佳的系统性能和长期稳定运行。
    以上是对KEMET公司提供的表面贴装电感器和铁氧体磁珠产品的技术手册总结,希望对你有所帮助。如果你有任何疑问或需要更详细的信息,请随时联系我们。

Z0402C601ESMST参数

参数
直流电阻(DCR) 600mΩ
额定电流 300mA
阻抗@频率 600Ω@100MHz
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z0402C601ESMST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0402C601ESMST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0402C601ESMST Z0402C601ESMST数据手册

Z0402C601ESMST封装设计

查看详情并下载
Symbol
Footprint
3D Model
