Z0805C250APWST

产品分类: 磁珠
厂牌: KEMET
产品描述: 6A 25Ω@100MHz 4mΩ 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: 3517399
供应商: element14
标准整包数: 10

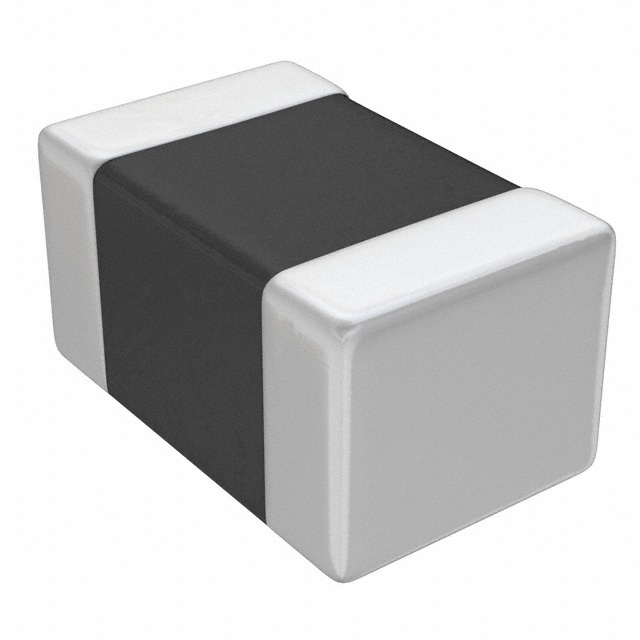

KEMET 磁珠 Z0805C250APWST

Z0805C250APWST概述

    # KEMET Z-PWS Power Line Ferrite Chip Beads 技术手册解析

    产品简介


    产品类型
    KEMET Z-PWS Power Line Ferrite Chip Beads 是一种专为电源线上的滤波和电磁干扰抑制设计的电子元器件。
    主要功能
    - 滤波功能:能有效过滤数字信号的波形,并抑制高频率噪声。
    - 电磁干扰(EMI)抑制:减少电源线上辐射和传导噪声的影响。
    - 高可靠性:适用于需要低功耗的各类数字移动设备。
    应用领域
    - 计算机和个人电脑配件
    - USB接口的差分传输线路
    - 光学存储和硬盘驱动器
    - 射频电路
    - 数码相机
    - 网络安全设备
    - 开关调节器

    技术参数


    - 阻抗值:8Ω至110Ω(在100MHz时)
    - 额定电流范围:最大4A至6A
    - 直流电阻范围:0.004Ω至0.014Ω(最大值)
    - 工作温度范围:-40°C至+125°C
    - 尺寸代码:
    - 0603 (1608)
    - 0805 (2012)
    - 1206 (3216)
    - 1806 (4516)

    产品特点和优势


    - 大电流承受能力:能够承受较大的电流负载,适用于各种电源环境。
    - 高可靠性和高能量耐受性:具有较高的可靠性,能够抵御高能量冲击。
    - 低杂散电容:由于其线绕结构,拥有较低的杂散电容,提高了信号的纯净度。
    - 多种材料选择:提供不同的材料变体以满足不同应用需求。
    - 宽频率范围:具有良好的频率响应特性,适应不同频率的应用场景。

    应用案例和使用建议


    应用案例
    这些电感器广泛应用于各种需要电磁干扰抑制和滤波的场合,例如计算机和便携设备的电源管理系统,USB接口的噪声控制等。
    使用建议
    - 在使用前检查存储条件,确保器件未受到高温、高湿或腐蚀性气体的影响。
    - 在使用过程中,需确保器件安装在适宜的工作温度范围内,避免过热或过冷。
    - 对于特定的应用场合,如要求高度可靠性的系统,建议增加保护电路或其他冗余设计。

    兼容性和支持


    - 兼容性:KEMET Z-PWS Power Line Ferrite Chip Beads 可与多种电子元器件和设备兼容。
    - 技术支持:KEMET提供详尽的技术文档和客户支持,帮助用户在使用过程中解决各种问题。

    常见问题与解决方案


    问题1:存储条件不适宜导致焊接不良
    解决方案:将器件存储在温度不超过40°C且湿度不超过70%的环境中,避免接触氯化物和硫化物气体。
    问题2:频繁温度波动导致器件失效
    解决方案:尽量减小温度波动,避免器件上出现冷凝水。对于频繁使用的产品,建议在六个月内使用完毕。
    问题3:接收到器件后未能立即使用
    解决方案:尽快使用接收的器件,确保最佳的可焊性。在使用前确认所有参数符合当前应用需求。

    总结和推荐


    KEMET Z-PWS Power Line Ferrite Chip Beads 是一款高性能的滤波和EMI抑制元件,具备大电流承受能力和高可靠性。适用于各种电源管理和噪声控制场景,是电子设备设计师的理想选择。推荐在需要高效滤波和EMI抑制的项目中使用该产品。
    总之,如果您正在寻找一个能够在复杂环境中提供稳定性能的滤波元件,KEMET Z-PWS Power Line Ferrite Chip Beads 是您值得信赖的选择。

Z0805C250APWST参数

参数
阻抗@频率 25Ω@100MHz
直流电阻(DCR) 4mΩ
额定电流 6A
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z0805C250APWST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0805C250APWST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0805C250APWST Z0805C250APWST数据手册

Z0805C250APWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
