Z0402C121BSMST

产品分类: 磁珠
厂牌: KEMET
产品描述: 300mA 120Ω@100MHz 250mΩ 0402 贴片安装 1mm*500μm*550μm
供应商型号: N-Z0402C121BSMST
供应商: 云汉优选
标准整包数: 1

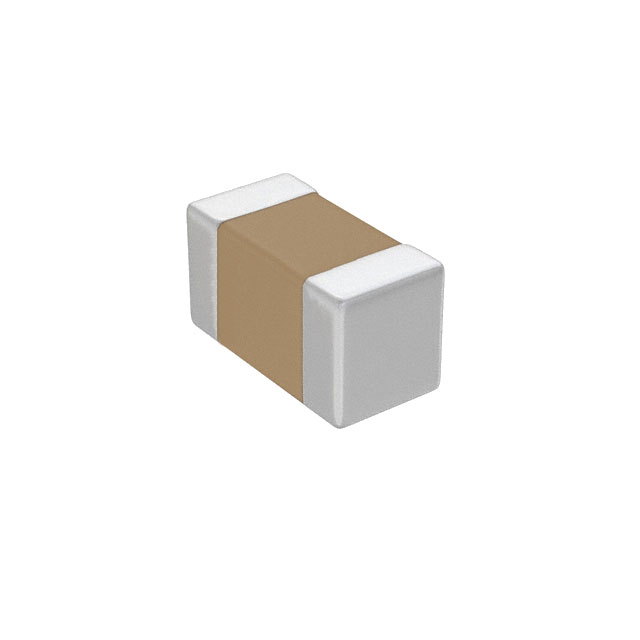

KEMET 磁珠 Z0402C121BSMST

Z0402C121BSMST概述

    KEMET Z-SMS Signal Line Multilayer Ferrite Chip Beads 技术手册

    产品简介


    KEMET Z-SMS Signal Line Multilayer Ferrite Chip Beads 是一款专为高频噪声抑制设计的电子元件,特别适用于数字产品的时钟线和通用信号线。该产品采用小型化设计,非常适合于空间紧凑且高度有限的移动设备。内部的银印刷层结构形成了一个封闭磁路,作为磁屏蔽以减少热生成和串扰现象。通过使用不同类型的材料,可以进一步细化其功能和特性,适应更广泛的应用需求。

    技术参数


    - 阻抗范围(100 MHz):10 - 2,500 Ω
    - 阻抗公差(100 MHz):±25%
    - 额定电流范围:0.1 - 1.5 A 最大值
    - 额定直流电阻范围:0.03 - 1.5 Ω 最大值
    - 工作温度范围:-55°C 至 +125°C(包含自温升)

    产品特点和优势


    - 微型化和低轮廓设计:适合高度紧凑的设计。
    - 无需接地设计:灵活的电路设计。
    - 防止移动系统中的电路干扰:有助于保持系统的稳定性。
    - 宽范围的阻抗值:可选的阻抗值范围广,便于各种应用选择。
    - 符合RoHS和REACH标准:环保友好型产品。

    应用案例和使用建议


    - PC、平板电脑及周边设备
    - 接口、线束连接器
    - 移动和便携式设备
    对于使用场景,根据其不同的阻抗值和材料类型,可以选择适用于时钟线、视频信号线或电源供应的信号线路中。例如,在视频信号线路中使用材料B版本,以提高20 MHz以上的噪声抑制能力;在高频率信号线中使用材料C版本,以实现100 MHz以上的噪声抑制。

    兼容性和支持


    Z-SMS系列产品与市场上主流的电路板设计相兼容。KEMET公司提供全面的技术支持,包括样品请求、产品文档和技术咨询服务,确保客户能够充分利用其性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 在高频应用中,阻抗值不满足预期 | 检查所选产品的型号和规格,确认其是否匹配应用需求 |
    | 额定电流超出限定范围 | 减少通过元件的电流或选择具有更高额定电流的产品 |

    总结和推荐


    综上所述,KEMET Z-SMS Signal Line Multilayer Ferrite Chip Beads 是一款多功能、高性能的噪声抑制产品,适用于多种电子设备。其紧凑的设计和广泛的阻抗值范围使其在众多应用中表现出色。无论是用于时钟线还是电源供应的信号线路,这款产品都是可靠的选择。我们强烈推荐将其应用于需要有效噪声抑制的场合。

Z0402C121BSMST参数

参数
额定电流 300mA
阻抗@频率 120Ω@100MHz
直流电阻(DCR) 250mΩ
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

Z0402C121BSMST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0402C121BSMST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0402C121BSMST Z0402C121BSMST数据手册

Z0402C121BSMST封装设计

查看详情并下载
Symbol
Footprint
3D Model
