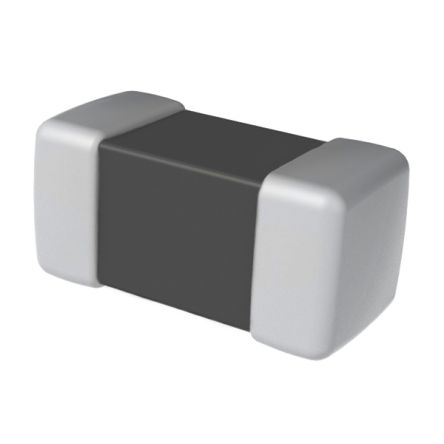

Z0805C8R0GPWST

产品分类: 磁珠
厂牌: KEMET
产品描述: 2A 8Ω@100MHz 10mΩ 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: 2257835
供应商: 海外现货
标准整包数: 10
KEMET 磁珠 Z0805C8R0GPWST

Z0805C8R0GPWST概述

    # KEMET Z-PWS Power Line Ferrite Chip Beads 技术手册

    产品简介


    KEMET Z-PWS 系列 Power Line Ferrite Chip Beads 是一款专为电源线路中的滤波和电磁干扰(EMI)抑制设计的产品。这些小型化电感元件不仅适用于纠正数字信号波形和高频噪声抑制,还广泛应用于多种需要低功耗的便携式数字设备中。该系列产品涵盖多个尺寸,从 0603 到 1806 的 EIA 封装标准,能够满足不同应用需求。

    技术参数


    | 参数 | 规格范围 |

    | 阻抗值 (Ω @ 100 MHz) | 8 – 110 Ω |
    | 阻抗公差 | ±25% 和 ±30% |
    | 额定电流 | 最大 4 – 6 A |
    | 直流电阻 (Ω) | 最大 0.004 – 0.014 Ω |
    | 工作温度范围 | -40°C 至 +125°C |
    | 尺寸 | 0603, 0805, 1206, 1806 EIA 封装 |

    产品特点和优势


    1. 大额定电流承载能力:提供稳定可靠的电流承载,尤其适合高能量环境下使用。
    2. 高可靠性及抗高能性:材料结构坚固,适应多种严苛的工作环境。
    3. 低寄生电容:由于其线圈结构,电感器具有较低的寄生电容,减少了不必要的信号干扰。
    4. 多种材料选择:根据具体应用场景提供多种材料版本,确保最佳适配性。
    5. 宽泛的应用频率范围:频率响应特性表现出色,适用频段广泛。

    应用案例和使用建议


    应用案例
    - PC、平板电脑及相关外设:用于电源线路的滤波和EMI抑制,保证系统稳定运行。
    - USB差分传输线:降低外部干扰,提高数据传输的稳定性。
    - 光学存储设备和硬盘驱动器:减少电磁干扰,保护敏感数据。
    - RF电路:用于射频信号的滤波和稳定化。
    - 数码相机:提供高效的电源线路噪声抑制。
    - 网络安全性设备:确保系统的电磁兼容性。
    - 开关调节器:减少电源纹波和噪声。
    使用建议
    - 环境条件:请确保设备存储在正常的室内环境中,避免高湿度、腐蚀性气体及极端温度。
    - 热管理:工作时可能产生一定热量,建议采取适当散热措施以延长使用寿命。
    - 焊接建议:推荐使用符合峰值温度要求的回流焊接工艺。

    兼容性和支持


    - 兼容性:KEMET Z-PWS 系列 Ferrite Chip Beads 具有良好的兼容性,可与多种电路板设计及外围设备配合使用。
    - 客户支持:KEMET 提供全面的技术文档和支持服务,包括安装指南、焊接规范及售后咨询。

    常见问题与解决方案


    1. 问:存储环境应该注意哪些因素?
    - 答:建议将产品存放于正常工作环境中,避免高湿度和高温。具体参数见技术手册。
    2. 问:如何正确处理焊接过程中的热冲击?
    - 答:建议遵循技术手册中提供的焊接曲线图进行操作,以确保最佳焊接效果。
    3. 问:产品出现噪音增大时如何排查?
    - 答:检查是否存在外界干扰或连接不良,重新检查电路设计和布局。

    总结和推荐


    综上所述,KEMET Z-PWS Power Line Ferrite Chip Beads 在其主要用途中表现出色,拥有强大的额定电流承载能力和出色的抗电磁干扰能力。其低寄生电容特性使其成为多种电子设备的理想选择。强烈推荐用于需要严格电源线路过滤和 EMI 控制的场合。

Z0805C8R0GPWST参数

参数
阻抗@频率 8Ω@100MHz
直流电阻(DCR) 10mΩ
额定电流 2A
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

Z0805C8R0GPWST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0805C8R0GPWST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0805C8R0GPWST Z0805C8R0GPWST数据手册

Z0805C8R0GPWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
