首页  >  产品百科  >  Z0805C101ASMST

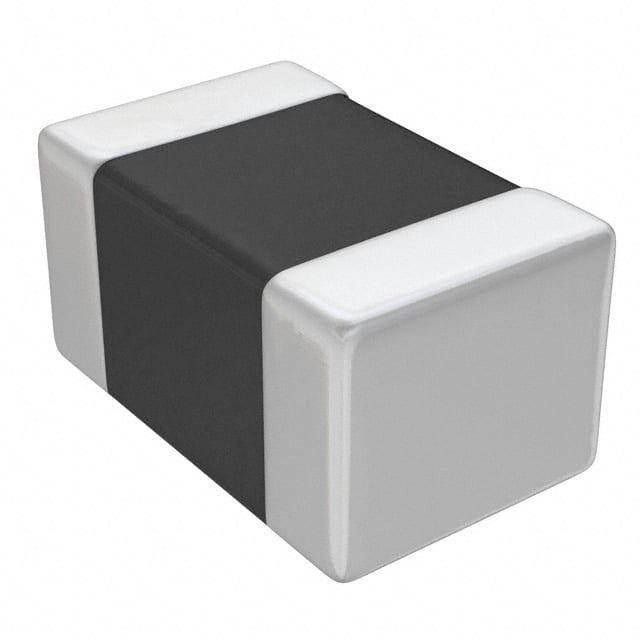

Z0805C101ASMST

产品分类: 磁珠
厂牌: KEMET
产品描述: 900mA 100Ω@100MHz 100mΩ 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: N-Z0805C101ASMST
供应商: 云汉优选
标准整包数: 1
KEMET 磁珠 Z0805C101ASMST

Z0805C101ASMST概述

    KEMET Electronics Corporation - 高性能表面贴装电感器与铁氧体磁珠

    产品简介


    KEMET Electronics Corporation 是一家专注于设计和制造高性能电子元件的公司。本文档介绍的是他们的 L-PWS、L-PWF、L-PWI 和 L-PWR 系列表面贴装电感器及 Z-PWS 和 Z-PWZ 系列高电流铁氧体磁珠。这些电感器和磁珠广泛应用于数字静态相机(DSC)、数字视频相机(DVC)、个人数字助理(PDA)及其他便携式数字设备中,也适用于 DC-DC 转换电路。它们具备小型化和高电流处理能力的特点,非常适合在紧凑空间内使用。

    技术参数


    下表列出了 L-PWS 系列 0805 尺寸标准型电感器的主要技术规格:
    | 订货代码 | 电感量 (μH) | 电感容差 | 最低自谐振频率 (MHz) | 直流电阻 (Ω) (±30%) | 最大额定电流 (mA) | 测量频率 (MHz) | 包装数量 (个) |

    | L0805C1R0MPWST | 1.0 | ±20% | 100 | 0.15 | 300 | 7.96 | 3,000 |
    | L0805C2R2MPWST | 2.2 | ±20% | 80 | 0.23 | 240 | 7.96 | 3,000 |
    | L0805C4R7MPWST | 4.7 | ±20% | 45 | 0.40 | 140 | 7.96 | 3,000 |
    工作温度范围为 -40°C 至 +105°C,确保在各种环境条件下都能稳定运行。

    产品特点和优势


    - 小型化设计:KEMET 的电感器采用微型尺寸设计,能够安装在有限的空间内,提高了系统的集成度。
    - 高电流处理能力:某些型号如 L-PWI 系列能够承受较高的电流,适用于需要大功率输出的应用场合。
    - 低直流电阻:L-PWR 系列具有极低的直流电阻,有助于提高能效和降低损耗。

    应用案例和使用建议


    这些电感器在 DSC 和 DVC 中的应用十分广泛。对于设计者而言,在选择合适的电感器时应考虑以下几个方面:
    - 功耗和效率:如果需要较低的功耗和更高的效率,建议选择具有低直流电阻的电感器,如 L-PWR 系列。
    - 电流需求:在要求高电流输出的应用中,可以选用高电流类型的电感器,如 L-PWI 系列。

    兼容性和支持


    KEMET 提供详细的资料和技术支持文档,方便用户快速上手。同时,电感器与市场上大多数电子设备高度兼容,能够轻松融入现有系统。

    常见问题与解决方案


    - 问题:电感器在高温环境下工作异常
    - 解决方案:检查是否有过热现象,必要时增加散热措施。
    - 问题:电感器出现噪音
    - 解决方案:确认连接是否正确,尝试调整电路布局以减少电磁干扰。

    总结和推荐


    综上所述,KEMET 的电感器和铁氧体磁珠系列凭借其小型化、高电流处理能力和低直流电阻等特点,非常适合于便携式设备和高功率电路的设计。无论是在性能还是兼容性方面都表现出色,强烈推荐在各类电子产品中使用。

Z0805C101ASMST参数

参数
阻抗@频率 100Ω@100MHz
直流电阻(DCR) 100mΩ
额定电流 900mA
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

Z0805C101ASMST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0805C101ASMST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0805C101ASMST Z0805C101ASMST数据手册

Z0805C101ASMST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0339 ¥ 0.2912
库存: 14342
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 1164.8
