首页  >  产品百科  >  Z0603C280APWST

Z0603C280APWST

产品分类: 磁珠
厂牌: KEMET
产品描述: 4A 28Ω@100MHz 7mΩ 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 2257793
供应商: 海外现货
标准整包数: 10

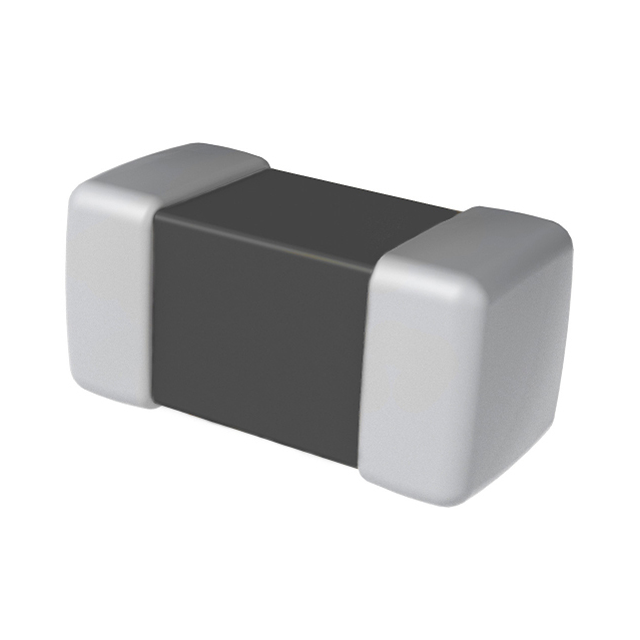

KEMET 磁珠 Z0603C280APWST

Z0603C280APWST概述

    KEMET Z-PWS Power Line Ferrite Chip Beads 技术手册解读

    1. 产品简介


    KEMET Z-PWS 系列 Power Line Ferrite Chip Beads(电源线铁氧体芯片磁珠)是专为过滤和电磁干扰抑制设计的产品,适用于辐射和传导噪声的电源线上。这类磁珠通常用于需要低功耗的各种数字移动设备中,可以矫正波形并抑制高频噪声。

    2. 技术参数


    - 阻抗范围: 8 Ω 至 110 Ω(100 MHz)
    - 阻抗公差: ±25% 和 ±30%
    - 额定电流: 4 A 至 6 A
    - 直流电阻范围: 0.004 Ω 至 0.014 Ω
    - 工作温度范围: -40°C 至 +125°C(包括自温升)
    - 合规性: 所有 KEMET 铁氧体磁珠均符合 RoHS 和 REACH 标准

    3. 产品特点和优势


    - 大耐电流能力
    - 高可靠性和高能量承受能力
    - 由于线绕结构,杂散电容较低
    - 多种材料变体可供选择,以满足应用需求
    - 阻抗值从 8 Ω 至 110 Ω
    - 额定电流范围 4 A 至 6 A

    4. 应用案例和使用建议


    KEMET Z-PWS 系列铁氧体磁珠广泛应用于多种场合,例如:
    - PC、平板电脑及其外围设备
    - USB 差分传输线
    - 光存储、硬盘驱动器
    - RF 电路
    - 数码相机
    - 网络安全
    - 开关调节器
    使用建议:
    1. 确保存储条件:应避免高温、高湿度和腐蚀性气氛,同时减少温度波动以防止冷凝。
    2. 及时使用库存:建议尽快使用库存,最好在收到后六个月内使用,以保证最佳的焊接性。
    3. 参考推荐焊接曲线:应遵循推荐的回流焊接曲线,以确保焊接质量。

    5. 兼容性和支持


    KEMET 提供多种型号的磁珠,不同型号的尺寸和规格可能有所不同。所有产品均采用环保材料制造,并提供 RoHS 和 REACH 认证。KEMET 还提供了技术支持和客户服务,帮助客户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - Q: 长期存储会导致哪些问题?
    - A: 长期存储可能导致焊接性下降。建议将产品存放在正常工作环境中,最高温度不超过 40°C,相对湿度不超过 70%。
    - Q: 如何保证焊接质量?
    - A: 请遵循推荐的焊接曲线进行回流焊接。峰值温度不应超过 260°C,并且在超过 230°C 的温度下停留时间不应超过 30 秒。

    7. 总结和推荐


    KEMET Z-PWS 系列 Power Line Ferrite Chip Beads 是一款非常出色的电子元器件,具有高可靠性和良好的电磁干扰抑制能力。它们在多种应用中表现出色,尤其是在需要低功耗和高性能的地方。强烈推荐给那些需要高品质电磁干扰抑制解决方案的设计工程师。如果你正在寻找一个高效且可靠的电磁干扰解决方案,那么 KEMET Z-PWS 系列磁珠绝对是你的不二之选。

Z0603C280APWST参数

参数
直流电阻(DCR) 7mΩ
额定电流 4A
阻抗@频率 28Ω@100MHz
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

Z0603C280APWST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0603C280APWST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0603C280APWST Z0603C280APWST数据手册

Z0603C280APWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
