首页  >  产品百科  >  Z0805C121BPWZT

Z0805C121BPWZT

产品分类: 磁珠
厂牌: KEMET
产品描述: 2.5A 44.9Ω@ 25MHz 32mΩ 0805 贴片安装 2.2mm*49μm*1.45mm
供应商型号: 3517409
供应商: element14
标准整包数: 10

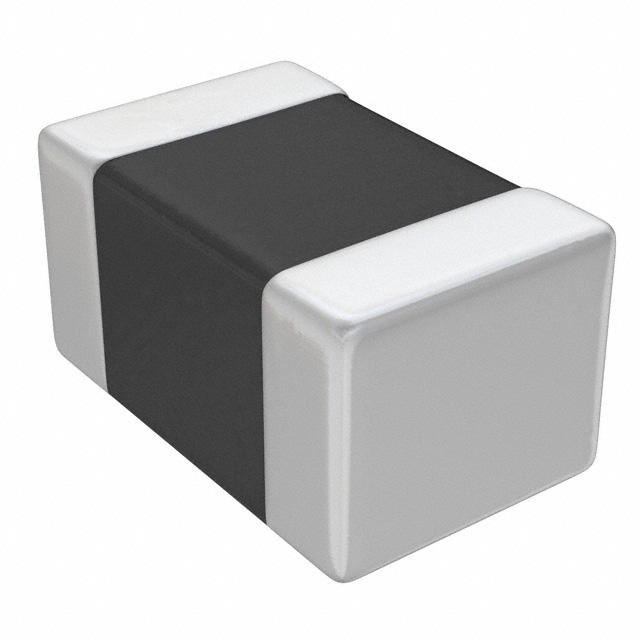

KEMET 磁珠 Z0805C121BPWZT

Z0805C121BPWZT概述

    KEMET Z-PWZ Power Line High Impedance Ferrite Chip Beads

    产品简介


    KEMET Z-PWZ Power Line High Impedance Ferrite Chip Beads是一种适用于电路设计中抑制电源线辐射噪声的理想组件。它们具有高阻抗和大电流承受能力,特别适合低功耗的数字移动设备,用于波形校正和高频噪声抑制。这类器件广泛应用于个人计算机、平板电脑及外围设备、USB差分传输线、光存储设备、硬盘驱动器(HDD)、射频电路、数码相机、网络安防设备和开关调节器等众多领域。

    技术参数


    KEMET Z-PWZ Power Line High Impedance Ferrite Chip Beads的主要技术参数如下:
    - 阻抗范围:100 MHz时为32 - 2,000 Ω,1 GHz时为75 - 1,800 Ω
    - 额定电流范围:最大值为0.5 - 4 A
    - 直流电阻范围:最大值为0.02 - 0.45 Ω
    - 工作温度范围:-40°C至+125°C(包括自热效应)
    - 额定封装尺寸:0603、0805、0806、1206、1210、1806、1810 和 1812
    - 电感值和材料选项:根据型号的不同,电感值可以在32到2,000 Ω之间变化,并且有两种材料可供选择。

    产品特点和优势


    - 高阻抗和大电流承受能力:能够有效抑制电磁干扰,提高系统的稳定性和可靠性。
    - 高可靠性:耐受高能量冲击,适合各种严苛的应用环境。
    - 低寄生电容:由于其绕线结构设计,寄生电容较低。
    - 宽泛的阻抗值和电流范围:可以适应多种不同的电路需求。
    - 环境合规性:RoHS和REACH合规,符合环保标准。

    应用案例和使用建议


    这些芯片通常用于需要抑制电源线上辐射噪声的电路中。例如,在一台台式计算机或笔记本电脑中,KEMET Z-PWZ可以安装在电源线输入端,以减少电源线上的电磁干扰。此外,对于USB接口的数据传输线,也可以使用这类芯片来改善信号完整性,减少电磁干扰对数据传输的影响。
    使用建议:
    - 在选择具体型号时,应根据电路的实际电流和频率需求选择合适的阻抗值和电流等级。
    - 考虑工作温度范围:确保工作环境温度不会超过器件的最大工作温度范围。
    - 正确处理和储存:避免长时间暴露在高温、高湿或腐蚀性环境中。

    兼容性和支持


    KEMET Z-PWZ Ferrite Chip Beads可以与其他标准尺寸的电子元器件和设备兼容。制造商提供详细的装配指导,建议采用SMT贴装工艺进行组装。此外,还提供了推荐的回流焊接工艺参数,包括峰值焊接温度不应超过260°C,并且焊接时间不超过10秒。这些信息有助于用户准确无误地完成组装过程,从而保证产品的可靠性和使用寿命。

    常见问题与解决方案


    1. 问题:存储期间产品发生性能劣化。
    - 解决方案:建议将产品存放在正常工作环境下,避免高温、高湿度以及腐蚀性气体的影响。最佳存储条件是温度不超过40°C,相对湿度不超过70%,并且要避免温度波动导致凝露。
    2. 问题:在焊接过程中出现虚焊现象。
    - 解决方案:严格按照推荐的焊接参数进行操作,特别是峰值焊接温度和焊接时间控制在指定范围内,以确保良好的焊点质量。
    3. 问题:焊接后产品未能达到预期的阻抗值。
    - 解决方案:检查焊接过程中是否有短路现象,重新检测产品的阻抗值并确认是否符合要求。

    总结和推荐


    KEMET Z-PWZ Power Line High Impedance Ferrite Chip Beads是一款高性能的噪声抑制元件,具备高阻抗、大电流承载能力和良好的环境适应性。适用于多种数字移动设备和电源线路的电磁干扰抑制。考虑到其出色的性能和广泛的适用范围,非常值得推荐使用。不过,用户在选用时需要注意产品的工作环境和使用条件,以确保充分发挥其效能。

Z0805C121BPWZT参数

参数
阻抗@频率 44.9Ω@ 25MHz
直流电阻(DCR) 32mΩ
额定电流 2.5A
长*宽*高 2.2mm*49μm*1.45mm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

Z0805C121BPWZT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0805C121BPWZT数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0805C121BPWZT Z0805C121BPWZT数据手册

Z0805C121BPWZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.377
100+ ¥ 0.8823
500+ ¥ 0.661
1000+ ¥ 0.555
2000+ ¥ 0.523
4000+ ¥ 0.491
库存: 2387
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.77
直接购买
加入购物车
