首页  >  产品百科  >  Z1206C800APWST

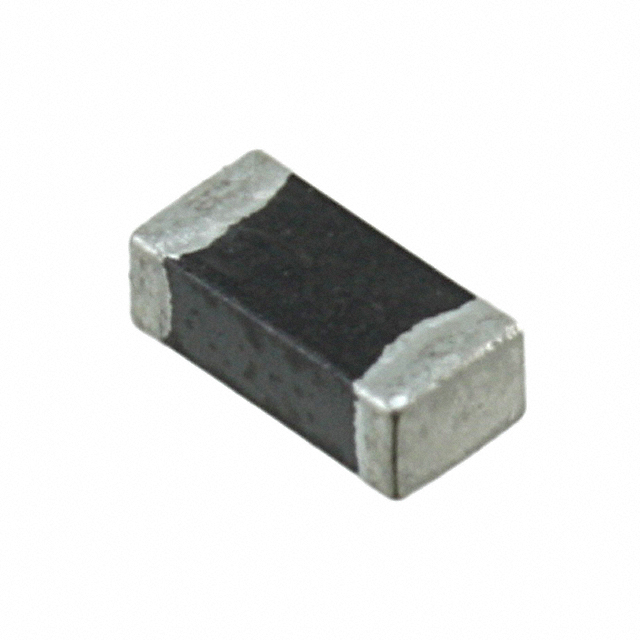

Z1206C800APWST

产品分类: 磁珠
厂牌: KEMET
产品描述: 4A 80Ω@100MHz 10mΩ 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 2257847
供应商: 海外现货
标准整包数: 10
KEMET 磁珠 Z1206C800APWST

Z1206C800APWST概述

    KEMET 电子元器件技术手册

    产品简介


    KEMET 的电感器和铁氧体磁珠系列包含了多种表面贴装(SMT)产品,涵盖电感器和铁氧体磁珠,这些产品广泛应用于消费电子、便携式数字设备、无线通信等领域。本文将详细介绍这些产品的特性和优势,帮助用户更好地理解和选择适合自己的产品。

    技术参数


    KEMET 提供的电感器和铁氧体磁珠具有以下技术参数:
    - 工作温度范围: -55°C 至 +105°C(包括自发热)
    - 尺寸: 各种 EIA 尺寸,例如 0603、0805、1007 等
    - 电感值范围: 0.0039μH 到 1000μH
    - 公差: K = ±10%,M = ±20%
    - 最小自谐振频率: 10 MHz 到 27 MHz
    - 直流电阻 (DCR): 0.045Ω 到 7.0Ω
    - 最大额定电流: 30mA 到 1075mA

    产品特点和优势


    KEMET 的电感器和铁氧体磁珠具有以下显著特点和优势:
    - 小尺寸: 非常适合用于空间受限的应用,如便携式设备。
    - 高电流: 可以处理高达 1075mA 的电流,适用于需要大电流的应用场合。
    - 低 DCR: 特别是低 DCR 类型的产品,可降低功耗,提高效率。
    - 无方向性安装和特性: 安装时无需考虑方向,方便快捷。

    应用案例和使用建议


    KEMET 的电感器和铁氧体磁珠广泛应用于各种数字设备中,例如:
    - 数字相机 (DSC): 用于电源滤波和平滑输出电压。
    - 数字视频摄像机 (DVC): 用于信号线滤波。
    - 便携式电话: 用于减少噪声干扰。
    - 无线局域网 (LAN): 用于信号线滤波。
    对于这些应用,建议遵循以下使用建议:
    - 布局优化: 确保电感器和磁珠远离潜在的噪声源,以减少干扰。
    - 匹配阻抗: 通过调整电感值和磁珠类型来匹配应用中的阻抗要求。
    - 散热设计: 对于高电流应用,应考虑良好的散热措施以避免过热。

    兼容性和支持


    KEMET 的电感器和铁氧体磁珠设计上具有较高的兼容性,可以与其他标准 SMT 组件一起使用。同时,KEMET 提供全方位的技术支持和服务,包括详细的用户手册、技术文档和客户支持团队。

    常见问题与解决方案


    以下是几个常见的问题及相应的解决方案:
    - 问题: 电感器在高温下出现异常。
    - 解决方案: 检查电路板散热设计,增加散热片或者采用低 DCR 类型的产品以降低自发热。

    - 问题: 电感器出现磁饱和。
    - 解决方案: 调整电感值或更换高电流耐受能力的型号。

    - 问题: 自谐振频率不足。
    - 解决方案: 选择更高频率类型的电感器或采用多层电感器。

    总结和推荐


    KEMET 的电感器和铁氧体磁珠凭借其小巧的尺寸、高电流处理能力和低 DCR 的优势,在多种应用场合中表现出色。特别是低 DCR 类型的产品,非常适合对功耗有严格要求的应用。综上所述,我们强烈推荐 KEMET 的电感器和铁氧体磁珠作为高性能且可靠的解决方案。

Z1206C800APWST参数

参数
阻抗@频率 80Ω@100MHz
直流电阻(DCR) 10mΩ
额定电流 4A
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z1206C800APWST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z1206C800APWST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z1206C800APWST Z1206C800APWST数据手册

Z1206C800APWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.2359
50+ ¥ 1.2133
100+ ¥ 0.9346
500+ ¥ 0.8982
1000+ ¥ 0.8819
库存: 1872
起订量: 220 增量: 0
交货地:
最小起订量为:100
合计: ¥ 93.46
