Z1812C132BPWZT

产品分类: 磁珠
厂牌: KEMET
产品描述: 3A 1.3KΩ@ 100MHz 60mΩ 1812 贴片安装 4.5mm*3.2mm*3.5mm
供应商型号: Z1812C132BPWZT
供应商: 国内现货
标准整包数: 5

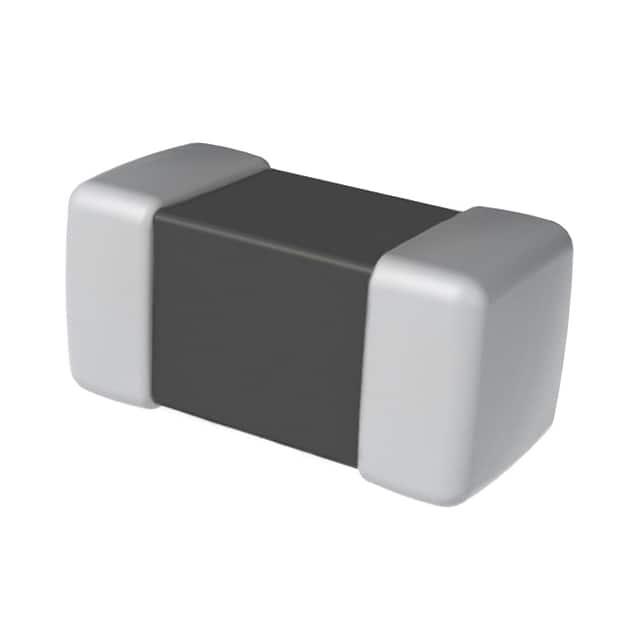

KEMET 磁珠 Z1812C132BPWZT

Z1812C132BPWZT概述


    产品简介


    KEMET Z-PWZ Power Line High Impedance Ferrite Chip Beads 是一款专为电路设计而打造的产品,旨在抑制电源线上的辐射噪声。这些芯片尺寸较小,特别适合用于需要高阻抗和大电流的各种数字移动设备中,有助于数字信号波形校正和高频噪声抑制。这些产品广泛应用于PC、平板电脑及其外围设备、USB差分传输线、光存储设备、硬盘驱动器(HDD)、射频电路、数码相机、网络安防以及开关调节器等领域。

    技术参数


    - 阻抗范围: 30 – 2,000 Ω (100 MHz)
    - 额定电流范围: 0.5 – 4 A
    - 额定直流电阻范围: 0.02 – 0.45 Ω
    - 工作温度范围: -40°C 到 +125°C
    - 封装规格:
    - 0603 (1608 in mm): 1.60 mm x 0.80 mm x 0.80 mm
    - 0805 (2012 in mm): 2.00 mm x 1.25 mm x 0.85 mm
    - 1210 (3225 in mm): 3.20 mm x 2.50 mm x 0.50 mm
    - 材料系列: 商用等级(Commercial Grade)
    - 包装方式: 缠绕带包装(Tape & Reel)

    产品特点和优势


    1. 高阻抗: 能够有效地抑制电磁干扰(EMI),确保电路的稳定运行。
    2. 大承受电流: 最大可承受电流达到4A,适用于大功率设备。
    3. 高可靠性和抗高能量: 高可靠性意味着更长的使用寿命,能够承受较高的瞬态能量。
    4. 低寄生电容: 由于采用线圈结构,寄生电容极低,保证了良好的信号完整性。
    5. 多种材料选择: 提供两种不同材料选择,满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    - USB 差分传输线: 在高速数据传输线路中,可以有效降低高频噪声,提高数据传输质量。
    - PC 和平板电脑: 在这类便携式设备中,通过抑制电源线上的噪声,提升整体性能和用户体验。
    - 网络安防: 通过减少电磁干扰,提高设备的稳定性,增强网络通信的安全性。
    使用建议
    - PC 和平板电脑: 建议在电源输入端安装Z-PWZ芯片,以增强设备的整体电磁兼容性。
    - USB 差分传输线: 在关键传输路径上安装Z-PWZ,以避免因高频噪声引起的信号衰减。
    - 网络安防: 安装在关键数据传输节点,确保系统运行稳定,防止因电磁干扰导致的数据丢失或误码。

    兼容性和支持


    - 兼容性: Z-PWZ芯片具有多种尺寸规格,适用于不同类型的PCB板和连接器。对于不同的应用场景,可以根据具体需求选择合适的型号。
    - 技术支持: KEMET提供全面的技术支持服务,包括产品选型指导、应用技术支持和售后咨询。此外,产品符合RoHS和REACH环保标准,可在多个地区自由销售。

    常见问题与解决方案


    - Q: 如何处理库存积压?
    - A: 存放在正常工作环境中,温度不超过40°C,湿度不超过70%,并且避免暴露在氯气或硫化物气体中。建议在收到后六个月内使用,以保持最佳的可焊性。

    - Q: 如何正确焊接?
    - A: 按照推荐的回流焊接曲线进行焊接,峰值温度不超过260°C,持续时间不超过10秒。

    总结和推荐


    KEMET Z-PWZ Power Line High Impedance Ferrite Chip Beads 凭借其出色的高阻抗特性、大电流承载能力和低寄生电容等优势,成为各种高性能电子产品中的理想选择。其广泛的适用性使其不仅在消费电子领域表现出色,也适用于工业和通信设备。总体来看,这款产品值得在需要严格控制电磁干扰的应用中推荐使用。

Z1812C132BPWZT参数

参数
额定电流 3A
阻抗@频率 1.3KΩ@ 100MHz
直流电阻(DCR) 60mΩ
长*宽*高 4.5mm*3.2mm*3.5mm
通用封装 1812
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

Z1812C132BPWZT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z1812C132BPWZT数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z1812C132BPWZT Z1812C132BPWZT数据手册

Z1812C132BPWZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
