首页  >  产品百科  >  Z0603C471BSMST

Z0603C471BSMST

产品分类: 磁珠
厂牌: KEMET
产品描述: 250mA 470Ω@100MHz 450mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 10B-3528349-4
供应商: 国内现货
标准整包数: 10

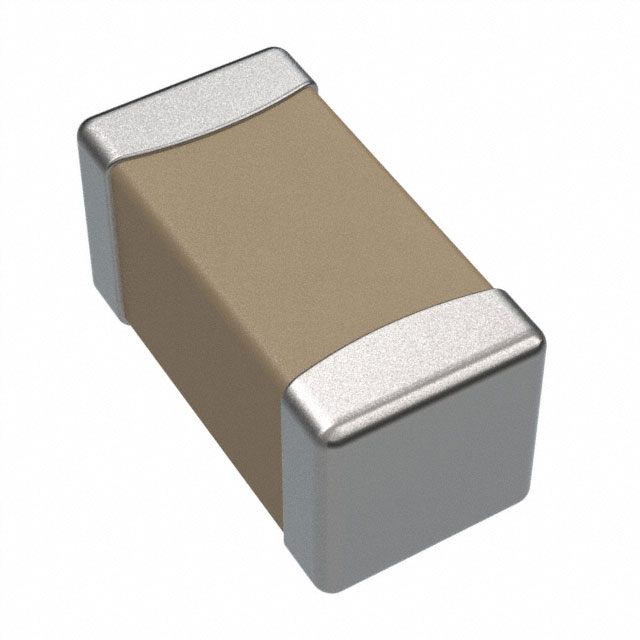

KEMET 磁珠 Z0603C471BSMST

Z0603C471BSMST概述

    Ferrite Beads: Signal Line Multilayer Ferrite Chip Beads Z-SMS

    1. 产品简介


    KEMET的Z-SMS信号线多层铁氧体片式磁珠是一款专为数字产品时钟线和通用信号线上的高频噪声抑制设计的产品。这种小型铁氧体磁珠非常适合于需要紧凑尺寸(包括宽度和高度)的移动设备。内部银印刷层结构形成闭合磁路,起到磁屏蔽作用,从而减少热量产生和串扰。
    该产品提供了多种材料选择以进一步专业化功能和特性:
    - 材料“A”:适用于宽带噪声抑制。
    - 材料“B”:适用于高于20 MHz的噪声抑制,增加衰减效果,尤其适合视频信号线。
    - 材料“C”:适用于高于100 MHz的高频噪声抑制。
    - 材料“D”:适用于约200 MHz的噪声抑制,满足电磁兼容性要求。
    - 材料“E”:用于强烈抑制低频范围内的不必要的共振。
    - 材料“F”:适用于LSI电源供应的噪声控制,为材料“A”的低直流电阻版本。
    应用领域:
    - PC、平板电脑及周边设备
    - 接口、接插件
    - 移动和便携式设备

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(封装代码) | 0201 (0603mm),0402 (1005mm),0603 (1608mm),0805 (2012mm) |
    | 阻抗范围(100 MHz) | 10 - 2,500 Ω |
    | 阻抗容差(100 MHz) | ±25% |
    | 额定电流范围 | 0.1 - 1.5 A 最大 |
    | 额定直流电阻范围 | 0.03 - 1.5 Ω 最大 |
    | 工作温度范围 | -55°C 至 +125°C (包含自温升) |

    3. 产品特点和优势


    - 微型和低剖面:节省空间的设计,适应紧凑型设备。
    - 无需接地:灵活性电路设计更简单。
    - 防止电路干扰:移动系统中不同电路间的干扰减少。
    - 宽范围的阻抗值:可选的阻抗值从10 Ω 到 2,500 Ω。
    - 高热稳定性:工作温度范围广泛,能够应对极端环境。

    4. 应用案例和使用建议


    应用案例:
    - 一款移动通信设备中使用了Z-SMS系列铁氧体磁珠,有效减少了信号线上的高频噪声,提高了整体系统的稳定性和可靠性。
    使用建议:
    - 在使用过程中需确保阻抗匹配,以避免不必要的信号损耗。
    - 根据具体的应用需求选择合适的材料系列,例如视频信号线可以选择材料"B"。

    5. 兼容性和支持


    该产品可以与各种接口和连接器兼容,且符合RoHS和REACH环保标准。厂商提供详细的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:产品过热。
    - 解决方案:检查安装位置和周围环境,确保良好的散热条件。
    - 问题2:阻抗值不一致。
    - 解决方案:重新确认产品的型号和批次号,确保正确选择阻抗值和材料系列。

    7. 总结和推荐


    总体评估:
    KEMET的Z-SMS信号线多层铁氧体片式磁珠凭借其独特的性能和广泛的应用范围,在高频噪声抑制领域表现出色。其小巧的体积、丰富的材料选择和广泛的阻抗值使其成为许多应用的理想选择。
    推荐:
    我们推荐这款产品用于需要高频噪声抑制的电子设备,尤其是PC、平板电脑和移动设备中。它不仅能满足高性能需求,还能适应严苛的工作环境。

Z0603C471BSMST参数

参数
阻抗@频率 470Ω@100MHz
直流电阻(DCR) 450mΩ
额定电流 250mA
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

Z0603C471BSMST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0603C471BSMST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0603C471BSMST Z0603C471BSMST数据手册

Z0603C471BSMST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.2921
1000+ ¥ 0.2573
2000+ ¥ 0.2424
4000+ ¥ 0.2324
40000+ ¥ 0.21
库存: 2795
起订量: 760 增量: 1
交货地:
最小起订量为:500
合计: ¥ 146.05
