DRV425RTJR

产品分类: 霍尔传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 47KHz,32KHz ±2.0mT 3V 10mA 20mA 5.5V 单轴 QFN 贴片安装,黏合安装
供应商型号: DRV425RTJR
供应商: 国内现货
标准整包数: 1000

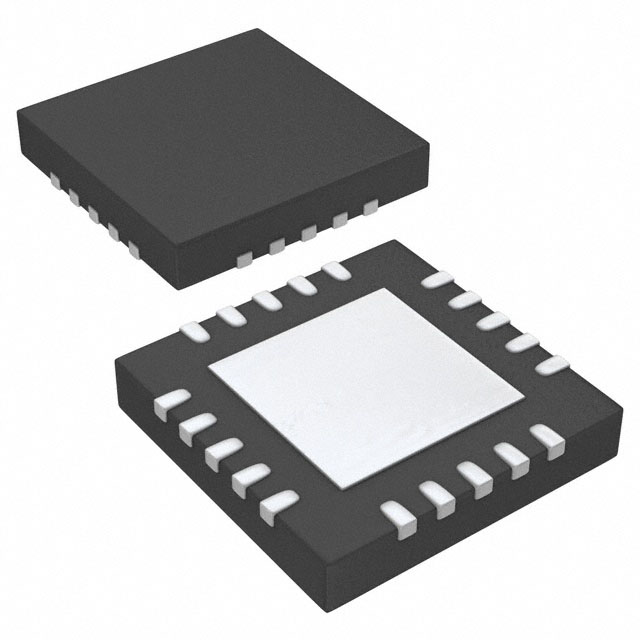

TEXAS INSTRUMENTS 霍尔传感器 DRV425RTJR

DRV425RTJR概述

    高质量文章:DRV425 电子元器件技术手册解析

    产品简介


    DRV425 是一款高性能、高精度的单轴磁感应传感器,专为需要精确磁场测量的应用而设计。该产品结合了先进的集成式自感磁芯(Integrated Fluxgate, IFG)技术和精密的补偿线圈设计,能够实现直流和交流磁场的高精度检测。DRV425的主要功能包括磁场强度检测、误差诊断以及信号调理输出,适用于广泛的应用领域,如电流检测、电机可靠性诊断以及太阳能逆变器监控等。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 磁场范围 | ±2 mT | Max |
    | 偏移量 | ±8 µT | Max |
    | 偏移漂移 | ±5 nT/°C | Typ |
    | 增益误差 | 0.04% | Typ |
    | 增益漂移 | ±7 ppm/°C | Typ |
    | 非线性误差 | ±0.1% | Typ |
    | 噪声密度 | 1.5 nT/√Hz | Typ |
    | 电源电压范围 | 3.0 - 5.5 V
    | 参考电压选择 | 2.5 V / 1.65 V / VDD/2
    | 工作温度范围 | -40°C to +125°C
    DRV425 的设计支持可调带宽(47 kHz 或 32 kHz),并在多种应用场景中表现出卓越的稳定性和灵敏度。

    产品特点和优势


    DRV425 的核心优势在于其高精度和出色的稳定性:
    - 高精度磁场检测:最大偏移量仅±8 µT,增益漂移低至±7 ppm/°C,确保了测量的准确性。
    - 宽工作温度范围:支持-40°C至+125°C的工作温度,使其适合工业级和极端环境下的应用。
    - 精准诊断能力:提供过载指示和错误标志输出,增强了系统的可靠性。
    - 灵活配置:可通过外部电阻调节范围和增益,并支持多种参考电压模式。
    这些特点使得 DRV425 在电流检测、位置传感及电机控制等领域具有显著的优势。

    应用案例和使用建议


    DRV425 已被成功应用于多个领域,以下是典型应用场景及使用建议:
    1. 线性位置传感
    在线性位置检测系统中,建议通过调整增益和带宽来优化响应速度,同时采用良好的电磁屏蔽以减少外部干扰。
    2. 电流检测
    在电流监控应用中,建议通过外部电阻精确匹配补偿线圈电阻值(约100 Ω),并注意布局避免长距离信号传输引起的损耗。
    3. 太阳能逆变器
    用于监测电流和磁场波动时,建议配合其他保护模块,提高系统整体抗干扰能力。
    对于复杂环境,推荐结合滤波电路进一步增强抗噪能力,并定期校准以维持最佳性能。

    兼容性和支持


    DRV425 与主流的数字控制系统和模拟前端模块具有良好的兼容性。TI 提供了详细的开发文档和技术支持,包括软件工具、在线论坛以及专业的技术支持团队,帮助客户快速上手和调试。

    常见问题与解决方案


    以下列举了用户可能遇到的一些问题及其解决办法:
    1. 测量值出现异常偏移
    原因:补偿线圈电阻未正确设置。
    解决办法:重新校准补偿线圈电阻值至标准值(约100 Ω)。
    2. 信号输出不稳定
    原因:供电电压不足或存在较大噪声。
    解决办法:确保电源电压稳定在指定范围内,并添加滤波电容进行改善。
    3. 过载指示频繁触发
    原因:外部磁场超出测量范围。
    解决办法:降低测量范围或增加外部衰减电路。

    总结和推荐


    DRV425 是一款面向工业级应用的高性能磁感应传感器,凭借其高精度、高稳定性以及多样化的功能,已成功占领多个细分市场。特别适用于需要长期稳定工作的场合,比如电流检测、电机诊断等。虽然初期成本略高,但其优异的表现可以大幅降低后续维护成本。
    推荐指数:★★★★☆
    DRV425 无疑是磁场检测领域的优秀选择,建议用户根据具体需求慎重选用,并结合专业指导进行设计和实施。

DRV425RTJR参数

参数
典型带宽 47KHz,32KHz
输出类型 -
感应范围 ±2.0mT
分辨率 -
最大工作供电电压 5.5V
最小工作供电电压 3V
最大输出电流 20mA
轴类型 单轴
最大供电电流 10mA
4.15mm(Max)
4.15mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DRV425RTJR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DRV425RTJR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 霍尔传感器 TEXAS INSTRUMENTS DRV425RTJR DRV425RTJR数据手册

DRV425RTJR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 29.2876
2000+ ¥ 28.543
3000+ ¥ 27.7984
库存: 31000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 29287.6
