JM38510/31601BEA

产品分类: 锁存器
厂牌: TEXAS INSTRUMENTS
产品描述: 15ns 反相,非反相 互补 2 4.5V 5.5V 16mA D-Type Transparent Latch LS 400μA CDIP-16 通孔安装
供应商型号: JM38510/31601BEA
供应商: 云汉优选
标准整包数: 1

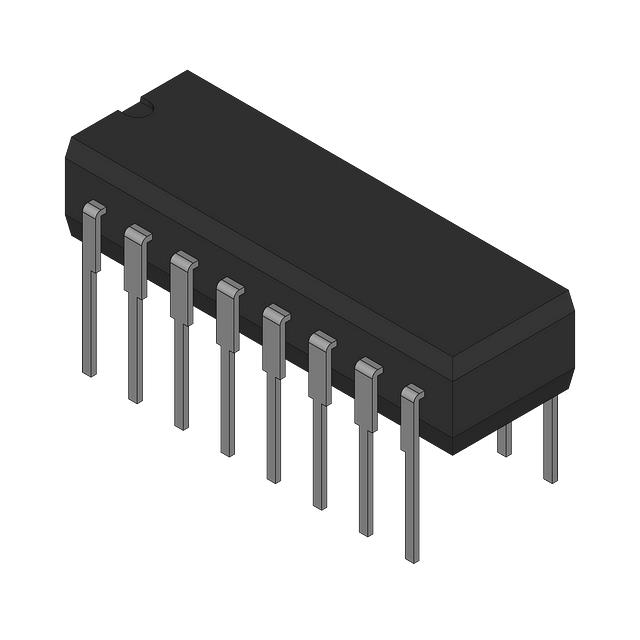

TEXAS INSTRUMENTS 锁存器 JM38510/31601BEA

JM38510/31601BEA概述


    产品简介




    SN5475, SN5477, SN54LS75, SN54LS77 和 SN7475, SN74LS75

    这些芯片属于4位双稳态锁存器(4-Bit Bistable Latches),主要用于数字电路系统中。双稳态锁存器是具有两个稳定状态的逻辑元件,可以存储一位二进制信息(0或1)。它们在许多数字系统中非常关键,包括但不限于微处理器、接口电路、数据缓冲和寄存器等应用。


    技术参数




    以下为这些芯片的主要技术参数:

    - 包装类型:SOIC(小外形集成电路)、PDIP(双列直插式封装)等
    - 引脚数:16针
    - 工作温度范围:商业级(0°C至70°C),工业级(-40°C至85°C)
    - 电源电压范围:+2.7V至+5.5V
    - 输出电流:通常为25mA
    - 最大输入电压:VCC + 0.3V
    - 传播延迟时间:小于10ns


    产品特点和优势




    - 高稳定性:双稳态锁存器能够在两个稳定状态下保持存储的信息,确保数据的可靠性。
    - 低功耗:由于采用先进的CMOS工艺,这些芯片能够实现较低的工作电流,适合电池供电的应用。
    - 高速响应:小于10ns的传播延迟时间,使得这些芯片能够在高频系统中快速切换状态。
    - 广泛适用性:兼容多种封装形式,便于不同设计需求的应用。


    应用案例和使用建议




    这些双稳态锁存器非常适合用于需要保持状态的数据缓冲、数据传输接口、以及作为寄存器的场合。例如,在一个微处理器系统中,可以使用这些锁存器来临时存储指令或数据,以提高系统的效率。

    使用建议:
    - 确保在选择封装时考虑到PCB布局的便利性,以便于散热和布线。
    - 在连接到高速信号线时,注意匹配负载阻抗,以减少信号失真和反射。


    兼容性和支持




    这些芯片与大多数标准的4000系列和74系列逻辑集成电路相兼容。Texas Instruments提供了详尽的技术支持和文档资源,包括参考设计和用户指南,帮助用户更好地理解和使用这些产品。


    常见问题与解决方案




    1. 问题:传播延迟时间过长
    - 解决方案:检查电源电压是否在推荐范围内,同时确认接地线连接良好。

    2. 问题:数据丢失
    - 解决方案:检查输入信号是否符合规格要求,特别是输入电压和频率。确保数据写入期间没有过早读取。


    总结和推荐




    综合评估:
    - 优点:
    - 高可靠性和稳定性
    - 低功耗和高速度
    - 广泛适用性和良好的兼容性

    - 推荐:
    - 这些双稳态锁存器因其出色的性能和广泛的适用性,强烈推荐用于需要高可靠性和高效能的应用。特别是在微处理器和高速数据传输系统中,它们的表现尤为出色。

    综上所述,这些双稳态锁存器是高性能数字系统中不可或缺的关键元件。

JM38510/31601BEA参数

参数
输出类型 互补
高电平输出电流 400μA
传播延迟时间 15ns
极性 反相,非反相
Iq-静态电流 -
低电平输出电流 16mA
最大工作供电电压 5.5V
独立电路 -
逻辑系列 LS
逻辑功能 D-Type Transparent Latch
电路数量 2
最小工作供电电压 4.5V
21.34mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-16
安装方式 通孔安装
应用等级 军用级
包装方式 散装,管装

JM38510/31601BEA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/31601BEA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁存器 TEXAS INSTRUMENTS JM38510/31601BEA JM38510/31601BEA数据手册

JM38510/31601BEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 118.882
3000+ ¥ 115.9824
6000+ ¥ 112.1163
库存: 2713
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 118882
