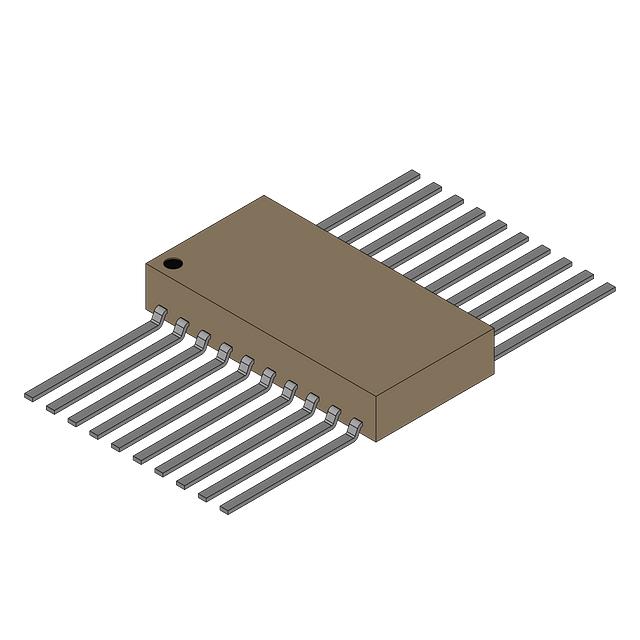

JM38510/65453BSA

产品分类: 锁存器
厂牌: TEXAS INSTRUMENTS
产品描述: 8mA 25ns 非反相 三态,非反相 1 4.5V 5.5V 6mA D-Type Transparent Latch HCT 20mA CFP-20 贴片安装
供应商型号: JM38510/65453BSA
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 锁存器 JM38510/65453BSA

JM38510/65453BSA概述

    SN74HCT373 Octal Transparent D-Type Latches With 3-State Outputs

    1. 产品简介


    产品类型:SN74HCT373是一款八位透明D型锁存器,具有三态输出。它主要用于驱动高容性负载或低阻抗负载,在缓冲寄存器、输入输出端口、双向总线驱动器及工作寄存器等领域有着广泛应用。
    主要功能:
    - 具备高电流三态真输出,最大可驱动15个LSTTL负载。
    - 低功耗,最大工作电流为80 μA。
    - 具有快速响应时间,典型传播延迟时间为21 ns。
    - 高电流特性,5 V时输出驱动能力达±6 mA。
    - 输入电流低至1 μA。
    - 兼容TTL电压电平。

    2. 技术参数


    以下是SN74HCT373的技术规格:
    - 工作电压范围:4.5 V至5.5 V
    - 电源电流:最大80 μA
    - 输出电流:高电平(VCC=4.5 V)下最大输出电流为4.499 V,低电平(VCC=4.5 V)下最小输出电流为0.001 V。
    - 输出驱动能力:在5 V条件下,高电平输出能力为3.98 V至4.3 V,低电平输出能力为0.17 V至0.26 V。
    - 钳位电流:输入钳位电流和输出钳位电流均为±20 mA。
    - 热特性:结点温度范围为-55°C至125°C,存储温度范围为-65°C至150°C。
    - 工作频率:最大上升/下降时间分别为500 ns。
    - 封装尺寸:
    - SOIC:12.80 mm × 7.50 mm
    - PDIP:25.40 mm × 6.35 mm
    - SO:15.00 mm × 5.30 mm
    - TSSOP:6.50 mm × 4.40 mm
    - CDIP:26.92 mm × 6.92 mm
    - CFP:13.72 mm × 6.92 mm

    3. 产品特点和优势


    - 高性能:具备低功耗和高电流输出能力,能够有效驱动多种负载。
    - 灵活性:可广泛应用于各类数字系统,支持多种封装形式。
    - 稳定性:耐温范围广,适合各种环境条件下的使用。
    - 易用性:输入引脚兼容TTL,操作简便。

    4. 应用案例和使用建议


    应用场景:
    - 缓冲寄存器:适用于需要数据暂存的应用场景。
    - 输入输出端口:用于数据传输的接口设计。
    - 双向总线驱动器:适用于双向通信系统的设计。
    使用建议:
    - 设计时应注意电源和接地线的布局,确保稳定供电。
    - 使用多个输入和通道逻辑器件时,避免未连接输入引脚,以免产生不确定状态。
    - 考虑到不同温度下的特性变化,建议在设计过程中考虑最不利的情况进行测试。

    5. 兼容性和支持


    - SN74HCT373具有广泛的兼容性,可以轻松集成到现有电路设计中。
    - 厂商提供了详细的文档和技术支持,包括安装指南、布局指导以及开发工具等资源。

    6. 常见问题与解决方案


    - 问题一:电源电流超过额定值
    - 解决方案:检查电源电路,确保稳定的供电并使用合适的旁路电容器。
    - 问题二:输出不稳定
    - 解决方案:检查输出端是否接有其他设备或负载,必要时增加限流电阻。
    - 问题三:温度过高导致损坏
    - 解决方案:选择散热性能良好的外壳,必要时采取散热措施如加装散热片。

    7. 总结和推荐


    SN74HCT373是一款性能优异、适用性强的八位透明D型锁存器,具备低功耗、高电流输出等显著优点。无论是在性能还是可靠性方面都表现出色,特别是在工业控制、计算机外围设备及各类数字系统中表现出色。因此,强烈推荐使用这款产品。
    以上是关于SN74HCT373 Octal Transparent D-Type Latches With 3-State Outputs的技术手册内容提取和文章撰写。希望这些信息对您有所帮助。

JM38510/65453BSA参数

参数
传播延迟时间 25ns
独立电路 -
电路数量 1
Iq-静态电流 8mA
低电平输出电流 6mA
输出类型 三态,非反相
最大工作供电电压 5.5V
高电平输出电流 20mA
最小工作供电电压 4.5V
逻辑功能 D-Type Transparent Latch
逻辑系列 HCT
极性 非反相
13.72mm(Max)
7.62mm(Max)
2.45mm(Max)
通用封装 CFP-20
安装方式 贴片安装
应用等级 军用级
包装方式 散装,管装
