CY74FCT16373CTPVCT

产品分类: 锁存器
厂牌: TEXAS INSTRUMENTS
产品描述: 500μA 4.2ns@ 5V 非反相 三态 2 4.5V 5.5V 32mA D-Type,D-Type Transparent Latch,Transparent FCT -32mA SSOP-48 贴片安装,黏合安装 15.88mm*7.49mm*2.59mm
供应商型号: CY-CY74FCT16373CTPVCT
供应商:
标准整包数: 1

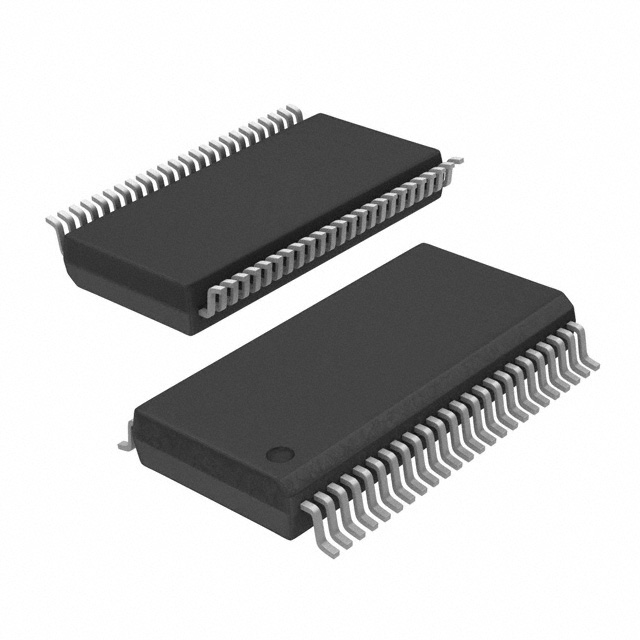

TEXAS INSTRUMENTS 锁存器 CY74FCT16373CTPVCT

CY74FCT16373CTPVCT概述

    16-Bit Latches: CY74FCT16373T and CY74FCT162373T

    产品简介


    16-Bit Latches CY74FCT16373T 和 CY74FCT162373T 是专为需要高速度和低功耗的应用而设计的双通道16位D型锁存器。这些器件可以作为两个独立的8位锁存器使用,也可以通过连接输出使能(OE)和锁存使能(LE)引脚作为一个16位锁存器使用。适用于总线系统及类似的高可靠性应用场合。

    技术参数


    - 供电范围:VCC = 5V ± 10%
    - 封装类型:TSSOP(19.6mil间距)和SSOP(25mil间距)
    - 工业温度范围:−40°C 到 +85°C
    - 静态电击防护电压:> 2001V(MIL-STD-883方法3015)
    - 逻辑输入电流:
    - 输入高电平电流:±1 µA
    - 输入低电平电流:±1 µA
    - 输出驱动电流:
    - 最大漏电流/引脚:−60到+120 mA
    - 输出驱动电流(VCC=Max., VOUT=2.5V):−50到−180 mA

    产品特点和优势


    - 噪声抑制:内建边缘速率控制电路,显著改善噪声特性。
    - 输出摆率:典型的输出摆率<250 ps。
    - 封装与散热:采用TSSOP和SSOP封装,有助于简化PCB布局。
    - 负载驱动能力:特别适合驱动高容性负载和低阻抗背板。
    - 热稳定性:具有良好的热稳定性和抗ESD性能。

    应用案例和使用建议


    CY74FCT16373T 和 CY74FCT162373T 广泛应用于需要高带宽和低功耗的应用场景中。例如,在传输线路驱动、背板通信和总线接口等环境中表现出色。具体使用时,可以根据实际应用需求选择不同的型号以优化性能。
    - 在系统中使用时,建议将未使用的输入连接到合适的逻辑电平(VCC或GND),以确保系统稳定运行。
    - 需要注意的是,超过规定的电气特性可能会影响器件的使用寿命。

    兼容性和支持


    这两种型号的锁存器都支持标准的TSSOP和SSOP封装,符合行业标准,便于与各种电路板进行集成。此外,德州仪器提供全面的技术支持和服务,帮助客户解决在应用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在高温下无法正常工作 | 确认设备的工作温度是否符合规定范围(−40°C 至 +85°C)。如果超出此范围,需采取额外的散热措施。 |
    | 设备出现异常信号噪声 | 检查是否有干扰源,并考虑增加滤波器以减少噪声。 |
    | 设备在关闭电源后无法正常启动 | 确保电源电压在5V ± 10%范围内。如仍存在问题,尝试更换新的设备。 |

    总结和推荐


    CY74FCT16373T 和 CY74FCT162373T 是高性能的16位D型锁存器,适用于多种高可靠性应用场景。它们具备优秀的噪声抑制能力和快速的响应时间,能够满足大多数系统的性能要求。德州仪器提供的详细技术文档和支持服务,使得这两种型号的锁存器成为系统设计师的理想选择。总体而言,强烈推荐这两款产品用于需要高可靠性和高性能的应用场合。

CY74FCT16373CTPVCT参数

参数
Iq-静态电流 500μA
逻辑系列 FCT
逻辑功能 D-Type,D-Type Transparent Latch,Transparent
极性 非反相
独立电路 -
低电平输出电流 32mA
高电平输出电流 -32mA
传播延迟时间 4.2ns@ 5V
输出类型 三态
电路数量 2
最大工作供电电压 5.5V
最小工作供电电压 4.5V
长*宽*高 15.88mm*7.49mm*2.59mm
通用封装 SSOP-48
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

CY74FCT16373CTPVCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CY74FCT16373CTPVCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁存器 TEXAS INSTRUMENTS CY74FCT16373CTPVCT CY74FCT16373CTPVCT数据手册

CY74FCT16373CTPVCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3674 ¥ 3.1623
500+ $ 0.364 ¥ 3.1335
1000+ $ 0.3538 ¥ 2.9898
5000+ $ 0.3538 ¥ 2.9898
库存: 1904
起订量: 317 增量: 1
交货地:
最小起订量为:300
合计: ¥ 948.69
