首页  >  产品百科  >  SNJ54F373J

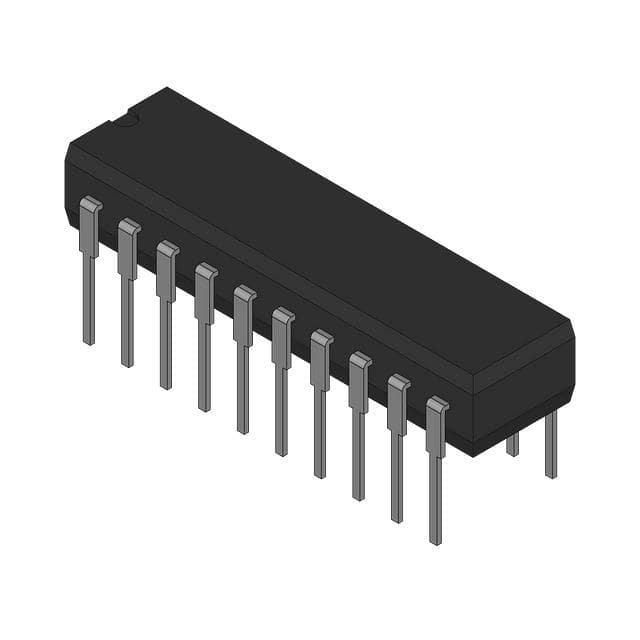

SNJ54F373J

产品分类: 锁存器
厂牌: TEXAS INSTRUMENTS
产品描述: 7ns@ 5V 非反相 三态 4.5V 5.5V 20mA F 3mA DIP 通孔安装
供应商型号: SNJ54F373J
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 锁存器 SNJ54F373J

SNJ54F373J概述


    产品简介


    SN54F373 和 SN74F373 是八位透明 D 型锁存器,具有三态输出。它们被设计用于驱动高度容性负载或低阻抗负载,适用于缓冲寄存器、I/O 端口、双向总线驱动器及工作寄存器等应用领域。这两款锁存器的特点在于每个通道都可以独立控制,具备全并行访问能力,方便加载数据。该系列锁存器采用缓冲控制输入,从而提高了系统的稳定性和可靠性。

    技术参数


    | 参数 | SN54F373 | SN74F373 |
    |
    | 供应电压范围 | -0.5 V 至 7 V | -0.5 V 至 7 V |
    | 输入电压范围 | -1.2 V 至 7 V | -1.2 V 至 7 V |
    | 输出高电平电流 | 最大 3.3 mA | 最大 3.3 mA |
    | 输出低电平电流 | 最大 24 mA | 最大 24 mA |
    | 工作温度范围 | -55°C 至 125°C | 0°C 至 70°C |
    | 存储温度范围 | -65°C 至 150°C | -65°C 至 150°C |

    产品特点和优势


    SN54F373 和 SN74F373 的显著特点包括:
    1. 八位锁存器集成在单个封装内:简化系统设计,减少了PCB面积占用。
    2. 三态输出:允许灵活控制信号,提高系统的可扩展性和可靠性。
    3. 缓冲控制输入:确保稳定的控制信号,提升系统整体性能。
    4. 宽工作温度范围:特别适合在极端环境下工作的应用场景,如军事和航空航天等领域。
    5. 多种封装选项:提供塑料小外形封装(SOIC)、压缩小外形封装(SSOP)以及陶瓷芯片载体等选择,满足不同应用需求。

    应用案例和使用建议


    SN54F373 和 SN74F373 在许多领域都有广泛的应用,例如:
    1. 缓冲寄存器:用于缓存和传输数据,尤其是在需要高稳定性的地方。
    2. I/O 端口:作为输入输出接口,用于数据的读写操作。
    3. 双向总线驱动器:连接多个设备时,可以同时接收和发送信号,适用于复杂系统。
    使用建议:
    - 当需要高可靠性时,优先选择SN54F373,因为它的温度范围更广,适用于极端环境。
    - 在标准环境中,可以选择SN74F373,它提供更高的性价比。

    兼容性和支持


    - 兼容性:这些锁存器可以与各种逻辑电路和其他元器件兼容,方便系统集成。
    - 支持和维护:德州仪器(Texas Instruments)提供详细的技术文档和支持服务,帮助用户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    常见问题:
    1. 温度超出范围导致失效:确保设备在推荐的工作温度范围内使用。
    2. 输出信号不稳定:检查电源电压是否稳定,以及输入信号是否符合要求。
    解决方案:
    - 温度超出范围:避免在高温或低温环境中使用,或选择合适的温度等级的产品。
    - 输出信号不稳定:确保电源电压稳定,并检查输入信号是否正常。

    总结和推荐


    SN54F373 和 SN74F373 是高性能、可靠的八位透明D型锁存器,具有广泛的适用范围和强大的功能。对于需要处理大量数据且对可靠性要求较高的应用场景,SN54F373 是最佳选择。而SN74F373 则适合在标准环境中使用,提供了更高的性价比。无论哪种选择,都能为您的项目提供强大支持。
    综上所述,无论是需要极端环境下的高可靠性,还是普通应用场景中的成本效益,SN54F373 和 SN74F373 都是值得推荐的产品。

SNJ54F373J参数

参数
逻辑功能 -
逻辑系列 F
极性 非反相
低电平输出电流 20mA
Iq-静态电流 -
电路数量 -
最小工作供电电压 4.5V
独立电路 -
最大工作供电电压 5.5V
传播延迟时间 7ns@ 5V
输出类型 三态
高电平输出电流 3mA
26.92mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 DIP
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

SNJ54F373J厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

SNJ54F373J数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁存器 TEXAS INSTRUMENTS SNJ54F373J SNJ54F373J数据手册

SNJ54F373J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 102.908
3000+ ¥ 100.398
6000+ ¥ 97.0514
库存: 10067
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 102908
直接购买
加入购物车
