54FCT373CTDB

产品分类: 锁存器

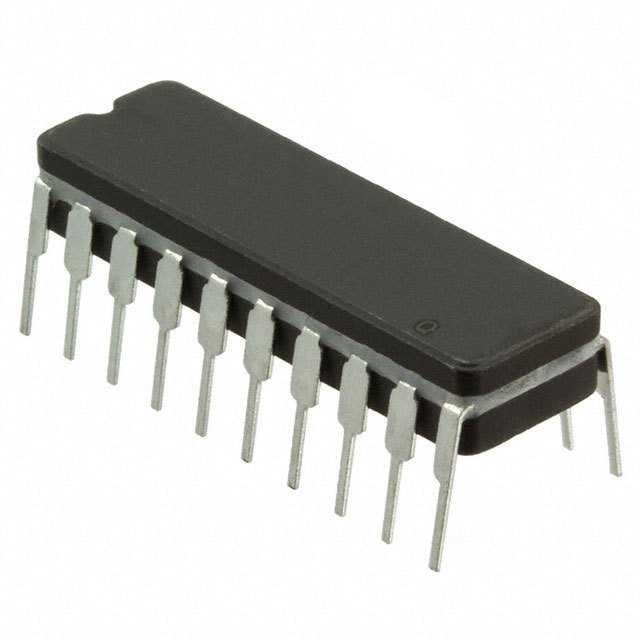

产品描述: 8ns 三态 1 4.5V 5.5V D-Type Transparent Latch 1 CDIP-20 通孔安装
供应商型号:
供应商:
标准整包数: 0
RENESAS ELECTRONICS 锁存器 54FCT373CTDB

54FCT373CTDB概述


    产品简介


    IDT54/74FCT373T/AT/CT 是一款专为军事和工业应用设计的高速CMOS八位透明锁存器(Octal Transparent Latch)。这类器件主要用于总线导向的应用,能够实现数据的透明传输和存储功能。它们具有高可靠性、低功耗以及广泛的温度适应范围,适用于需要高性能和稳定性的应用场景。

    技术参数


    电气特性
    - 输入高电平电压 (VIH):保证逻辑高电平输入电压为2.0V。
    - 输入低电平电压 (VIL):保证逻辑低电平输入电压小于0.8V。
    - 输出高电平电压 (VOH):典型值为3.3V(适用于工业等级)。
    - 输出低电平电压 (VOL):最大值为0.5V(适用于工业等级)。
    - 直流输出电流 (IOUT):范围从-60mA到+120mA。
    - 输入泄漏电流 (IIL/IH):最大值为±1µA。
    - 静态电源电流 (ICC):在5.0V供电下,最大为1mA。
    - 短路电流 (IOS):最大为-225mA。
    时序特性
    - 传播延迟 (tPLH/tPHL):最小值为1.5ns,最大值为5.2ns(工业级)。
    - 输出使能时间 (tPZH):最小值为1.5ns,最大值为6.5ns(工业级)。
    - 输出禁止时间 (tPHZ):最小值为1.5ns,最大值为5.5ns(工业级)。
    - 设置时间 (tSU):最小值为2ns。
    - 保持时间 (tH):最小值为1.5ns。
    其他特性
    - 工作温度范围:工业级-40°C至+85°C,军事级-55°C至+125°C。
    - 封装选项:工业级(SOIC, SSOP, QSOP),军事级(CERDIP, LCC)。

    产品特点和优势


    - 广泛的工作温度范围:军用级和工业级温度范围确保在极端环境下也能正常工作。
    - 兼容性强:支持真TTL输入和输出,便于与现有系统集成。
    - 高驱动能力:输出可以提供-15mA至+48mA的驱动电流,适合大负载需求。
    - 低功耗:静态电源电流仅几毫安,降低了系统的能耗。
    - 符合标准:符合JEDEC和MIL-STD-883标准,保证了产品的可靠性和一致性。

    应用案例和使用建议


    应用案例:这款锁存器常用于通信、工业控制和自动化系统中,尤其是在需要高可靠性和稳定性的场合。例如,在数据采集系统中,它可以作为数据缓冲器使用,确保数据的准确传输。
    使用建议:在设计电路时,应考虑到器件的工作温度范围,避免在极端环境下出现故障。此外,合理安排电源供应,确保其稳定运行。在使用过程中,注意保持输入信号的稳定,避免高频信号干扰导致误触发。

    兼容性和支持


    - 兼容性:该锁存器与TTL标准兼容,可直接连接TTL器件。对于工业级封装,有多种选择如SOIC、SSOP、QSOP,方便不同的安装需求。
    - 支持和维护:Integrated Device Technology, Inc.(IDT)提供全面的技术支持和售后服务,可通过电话或电子邮件联系。此外,还提供详细的文档和技术资料,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 输出信号不稳定。
    - 解决方案: 检查输入信号是否符合要求,确认是否有外部噪声干扰。必要时增加滤波电路以消除干扰。
    2. 问题: 静态电流过大。
    - 解决方案: 确认供电电压是否正确,检查是否存在短路情况。确保电源和地线连接良好。
    3. 问题: 输出无法切换到高阻抗状态。
    - 解决方案: 检查OE引脚是否被正确控制,确保其处于正确的状态。

    总结和推荐


    总结:IDT54/74FCT373T/AT/CT是一款高性能的高速CMOS八位透明锁存器,具备广泛的工作温度范围、低功耗、高驱动能力和良好的兼容性。它在工业和军事领域有着广泛的应用前景,是复杂系统中的理想选择。
    推荐:强烈推荐在需要高可靠性和稳定性且对温度敏感的应用环境中使用。该产品非常适合于数据传输和存储系统,能够有效提升系统的整体性能和可靠性。

54FCT373CTDB参数

参数
传播延迟时间 8ns
逻辑系列 -
Iq-静态电流 -
极性 -
逻辑功能 D-Type Transparent Latch
高电平输出电流 -
电路数量 1
输出类型 三态
最小工作供电电压 4.5V
低电平输出电流 -
最大工作供电电压 5.5V
独立电路 1
通用封装 CDIP-20
安装方式 通孔安装
零件状态 在售
包装方式 管装
