74AC573MTR

产品分类: 锁存器
厂牌: STMICROELECTRONICS
产品描述: 4mA 4.5ns 非反相 三态 1 2V 6V 24mA D-Type Transparent Latch AC 24mA SO-20 贴片安装,黏合安装
供应商型号: 497-1028-2-ND
供应商: Digi-Key
标准整包数: 4000

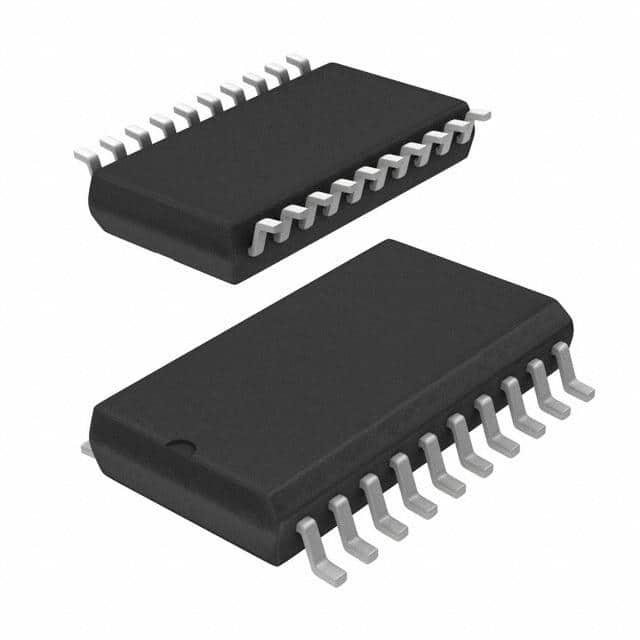

STMICROELECTRONICS 锁存器 74AC573MTR

74AC573MTR概述

    74AC573 OCTAL D-TYPE LATCH WITH 3 STATE OUTPUTS (NON INVERTED)

    1. 产品简介


    74AC573是一款高性能的高速CMOS八位锁存器,具有三态输出和非反相功能。它采用子微米硅栅双层金属线C2MOS技术制造,用于控制8个位的数据输入。这款器件在数据处理速度、低功耗以及抗噪声方面表现出色,广泛应用于计算机、通信设备和工业控制系统等领域。

    2. 技术参数


    - 工作电压范围:VCC (OPR) = 2V 至 6V
    - 传播延迟:tPD = 4.5ns (典型值)
    - 低静态电流:ICC = 4µA(最大值) @ TA=25°C
    - 高噪声容限:VNIH = VNIL = 28% VCC(最小值)
    - 对称输出阻抗:|IOH| = IOL = 24mA(最小值)
    - 3态输出:在OE为高电平时,输出为高阻态
    - 传输线驱动能力:50Ω传输线驱动能力
    - 功能兼容性:与74系列573功能兼容

    3. 产品特点和优势


    - 高速性:传播延迟仅4.5ns,适合高速数据处理应用。
    - 低功耗:静态电流仅为4µA,非常适合电池供电的应用。
    - 高噪声容限:具备28%的VCC高噪声容限,确保在恶劣环境下仍能稳定运行。
    - 传输线驱动能力:具备50Ω传输线驱动能力,适用于长距离数据传输。
    - 抗闩锁特性:改进的闩锁免疫特性,提高了可靠性。

    4. 应用案例和使用建议


    - 应用案例:在计算机主板上作为高速缓冲存储器,用于临时存储数据。在工业控制系统中,作为数据锁存器,确保在信号不稳定时数据的准确性。
    - 使用建议:在使用时,确保OE(输出使能)和LE(锁存使能)的正确控制逻辑。对于高速应用,注意PCB布局以减少寄生电感和电容,从而减少传播延迟。

    5. 兼容性和支持


    - 兼容性:该产品与74系列573兼容,便于替换现有设计。
    - 支持和服务:制造商提供详细的技术支持文档,包括安装指南和故障排除手册。

    6. 常见问题与解决方案


    - Q1: 为什么输出有时会出现高阻态?
    - A1: 检查OE引脚是否处于高电平状态。如果是,则需要调整OE引脚的逻辑。
    - Q2: 如何避免数据翻转问题?
    - A2: 确保输入信号的上升和下降时间符合规范,同时检查电源电压是否稳定。

    7. 总结和推荐


    74AC573是一款性能优越、低功耗的八位锁存器,适合高速数据处理和工业控制应用。其高噪声容限和改进的闩锁免疫特性使其在各种环境中都能可靠运行。强烈推荐在需要高速和低功耗的应用中使用该器件。

74AC573MTR参数

参数
低电平输出电流 24mA
输出类型 三态
Iq-静态电流 4mA
最大工作供电电压 6V
最小工作供电电压 2V
电路数量 1
独立电路 -
极性 非反相
传播延迟时间 4.5ns
逻辑系列 AC
高电平输出电流 24mA
逻辑功能 D-Type Transparent Latch
13mm(Max)
7.6mm(Max)
2.45mm(Max)
通用封装 SO-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

74AC573MTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

74AC573MTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 锁存器 STMICROELECTRONICS 74AC573MTR 74AC573MTR数据手册

74AC573MTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.729
5000+ ¥ 1.7138
7000+ ¥ 1.6924
10000+ ¥ 1.6719
25000+ ¥ 1.6279
50000+ ¥ 1.6012
库存: 0
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 0
直接购买
