CD54HCT373F3A

产品分类: 锁存器
厂牌: TEXAS INSTRUMENTS
产品描述: 8mA 53ns 非反相 三态 4.5V 5.5V 6mA HCT 6mA DIP 通孔安装
供应商型号: CD54HCT373F3A
供应商: 国内现货
标准整包数: 1

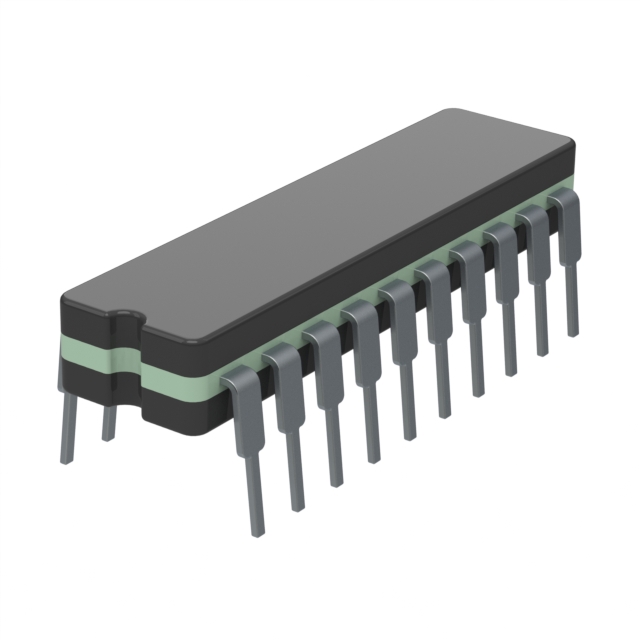

TEXAS INSTRUMENTS 锁存器 CD54HCT373F3A

CD54HCT373F3A概述

    CDx4HC373 Octal Transparent D-Type Latches With 3-State Outputs

    1. 产品简介


    CDx4HC373系列是八位透明D型锁存器,具有三态输出,专为2V至6V电源电压操作设计。它们适用于广泛的工业温度范围(-55℃至125℃),提供平衡的传播延迟和转换时间。这些锁存器可驱动高达15个LS-TTL负载,同时显著降低了功耗。这类锁存器常用于数据存储、状态机和总线收发器等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 2V 至 6V |
    | 推荐工作温度范围 | -55℃ 至 125℃ |
    | 输出负载能力 | 驱动最多15个LS-TTL负载 |
    | 电源电流 | 2V时为80μA,最大值为160μA |
    | 传输延迟时间 | 2V时为150ns至225ns |
    | 输入低电平 | VCC = 2V时为0.5V,VCC = 6V时为1.8V |
    | 输入高电平 | VCC = 2V时为1.5V,VCC = 6V时为4.2V |

    3. 产品特点和优势


    - 宽工作电压范围:2V至6V,适合多种供电系统。
    - 宽温范围:-55℃至125℃,适用于极端环境。
    - 平衡的传播延迟:确保信号传输的准确性和同步性。
    - 低功耗:与传统逻辑IC相比,功耗显著降低。
    - 三态输出:在高阻态下不会对总线产生影响,适合并行连接多个设备。

    4. 应用案例和使用建议


    CDx4HC373可以应用于各种数字电路中,例如微处理器接口、数据采集系统和状态寄存器等。对于使用该芯片的应用,建议在电源引脚附近安装0.1μF和1μF电容以实现最佳旁路效果。在实际应用中,应避免输入引脚悬空,通常应将未使用的输入引脚接地或接电源。

    5. 兼容性和支持


    - 封装选项:CD74HC373有SOIC (20引脚) 和PDIP (20引脚) 两种封装形式。
    - 技术支持:Texas Instruments提供了丰富的开发工具和技术文档支持。通过TI E2E™ 支持论坛,工程师可以快速获取设计帮助和解答问题。

    6. 常见问题与解决方案


    - 问题:如何处理输入引脚悬空?
    解决方案:应将未使用的输入引脚接地或接电源,以防止输入信号浮动导致的不确定状态。

    - 问题:如何正确连接旁路电容?
    解决方案:应在每个VCC引脚附近放置一个0.1μF的旁路电容,并在需要时并联更大的电容以滤除不同频率的噪声。

    7. 总结和推荐


    CDx4HC373是一款高性能的八位透明D型锁存器,具有宽工作电压范围、低功耗和平衡的传播延迟等优点。它在工业和消费电子领域有着广泛的应用前景。强烈推荐使用这款锁存器,尤其是在需要高速数据传输和稳定工作环境的场合。无论是新设计还是现有系统的升级,CDx4HC373都是一个不错的选择。

CD54HCT373F3A参数

参数
传播延迟时间 53ns
独立电路 -
高电平输出电流 6mA
逻辑功能 -
低电平输出电流 6mA
逻辑系列 HCT
极性 非反相
电路数量 -
Iq-静态电流 8mA
输出类型 三态
最大工作供电电压 5.5V
最小工作供电电压 4.5V
26.92mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 DIP
安装方式 通孔安装
应用等级 军用级
包装方式 管装

CD54HCT373F3A厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CD54HCT373F3A数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁存器 TEXAS INSTRUMENTS CD54HCT373F3A CD54HCT373F3A数据手册

CD54HCT373F3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 106.4073
3000+ ¥ 103.812
6000+ ¥ 100.3516
库存: 13546
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 106407.3
