74AHC373D,118

产品分类: 锁存器
厂牌: NXP SEMICONDUCTORS
产品描述: 4ns TRUE 三态 1 2V 5.5V 8mA D-Type Transparent Latch 8mA SO-20 贴片安装 12.8mm*7.5mm*2.65mm
供应商型号: CY-74AHC373D,118
供应商: Avnet
标准整包数: 1

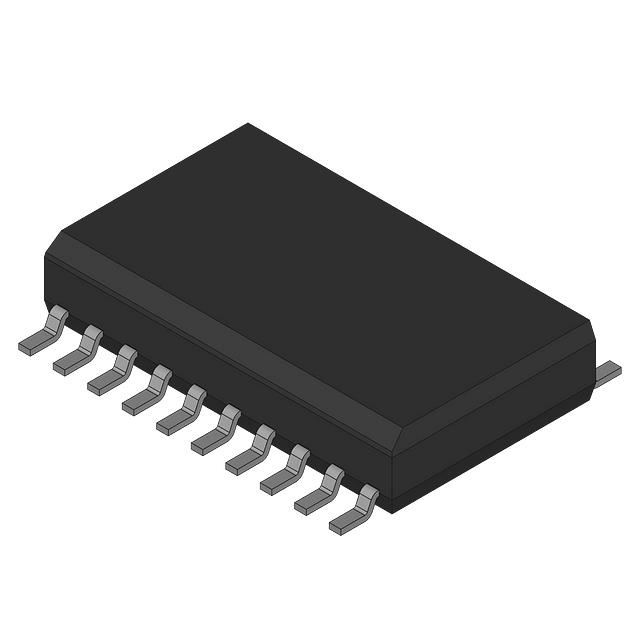

NXP SEMICONDUCTORS 锁存器 74AHC373D,118

74AHC373D,118概述


    产品简介


    产品类型
    74AHC373 和 74AHCT373 是高速硅门CMOS器件,具有与低功耗肖特基晶体管(LSTTL)引脚兼容的特点。这两种器件的功能是相同的,但引脚排列不同。
    主要功能
    - 八位透明锁存器:每个锁存器有独立的数据输入和三态真输出,用于总线应用。
    - 锁存使能输入(LE)和输出使能输入(OE):可以分别控制数据的锁存和输出状态。
    应用领域
    - 逻辑电路设计
    - 工业控制系统
    - 数据处理系统
    - 通信设备

    技术参数


    性能参数
    - 工作电压范围:
    - 74AHC373:2.0 V 至 5.5 V
    - 74AHCT373:4.5 V 至 5.5 V
    - 静态电流:典型值为40mA,最大值为75mA。
    - 输入电压:-0.5 V 至 +7.0 V
    - 输出电压:0 V 至 VCC
    - 存储温度范围:-65°C 至 +150°C
    - 封装选项:SO20塑料小外形封装和TSSOP20塑料薄型小外形封装
    电气特性
    - 传播延迟:
    - Dn到Qn的最大值:14.5 ns
    - LE到Qn的最大值:14.0 ns
    - 输入噪声容限:
    - 高电平:1.5 V
    - 低电平:0.5 V
    - 钳位电流:输入和输出钳位电流的最大值为±20mA
    工作环境
    - 温度范围:
    - 74AHC373:-40°C 至 +125°C
    - 74AHCT373:-40°C 至 +125°C
    - 湿度范围:无特殊要求

    产品特点和优势


    - 平衡的传播延迟:确保信号在各通道之间的延迟一致。
    - 高输入电压容限:允许输入电压高于电源电压,增强了灵活性。
    - 高抗静电放电能力:HBM EIA/JESD22-A114E超过2000V,MM EIA/JESD22-A115-A超过200V,CDM EIA/JESD22-C101C超过1000V。
    - 多样的封装选项:适应不同的应用场景。
    - 工作温度范围广:在极端温度下仍能正常工作,适用于工业环境。

    应用案例和使用建议


    应用案例
    - 逻辑电路设计:可广泛应用于各种逻辑电路设计中,如计数器、寄存器等。
    - 工业控制系统:例如PLC控制器中的数据传输和存储,能够保证系统的稳定运行。

    使用建议
    - 在使用时需要关注输入和输出的电压范围,避免过压损坏器件。
    - 注意锁存使能输入(LE)和输出使能输入(OE)的设置,以确保正确的数据传输和输出状态。

    兼容性和支持


    - 兼容性:74AHC373和74AHCT373与低功耗肖特基晶体管(LSTTL)引脚兼容,便于集成到现有的系统中。
    - 厂商支持:Nexperia公司提供全面的技术支持,包括产品文档、样品申请和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出不正常 | 检查电源电压是否符合要求;重新检查输入信号和锁存使能输入(LE)和输出使能输入(OE)。 |
    | 输入电压过高 | 减少输入电压,使其保持在规定的范围内。 |
    | 温度过高 | 降低工作环境温度,或选择具有更宽工作温度范围的产品。 |

    总结和推荐


    74AHC373和74AHCT373作为一款高性能的八位透明锁存器,在信号处理和逻辑控制方面表现出色。它具有宽泛的工作电压和温度范围、优秀的抗静电放电能力,且拥有多种封装选项,使其在工业控制、通信等领域具有显著的优势。推荐在各种逻辑电路和控制系统中使用这些器件,尤其是在需要较高可靠性和稳定性的应用场景中。

74AHC373D,118参数

参数
逻辑功能 D-Type Transparent Latch
输出类型 三态
最小工作供电电压 2V
最大工作供电电压 5.5V
低电平输出电流 8mA
传播延迟时间 4ns
极性 TRUE
Iq-静态电流 -
高电平输出电流 8mA
独立电路 -
电路数量 1
逻辑系列 -
长*宽*高 12.8mm*7.5mm*2.65mm
通用封装 SO-20
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

74AHC373D,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74AHC373D,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 锁存器 NXP SEMICONDUCTORS 74AHC373D,118 74AHC373D,118数据手册

74AHC373D,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
