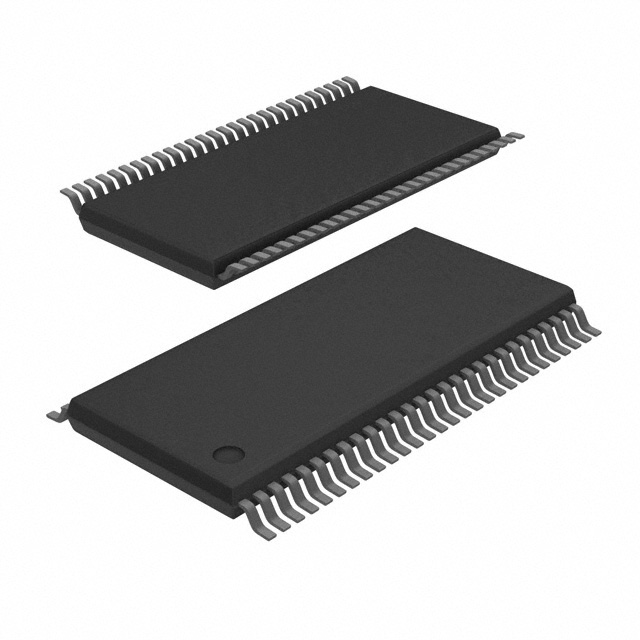

74FCT162841CTPVCT

产品分类: 锁存器
厂牌: TEXAS INSTRUMENTS
产品描述: 500mA 1.5ns 非反相 三态 2 4.5V 5.5V 24mA D-Type Transparent Latch FCT 24mA SSOP-56 贴片安装,黏合安装
供应商型号: CY-74FCT162841CTPVCT
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 锁存器 74FCT162841CTPVCT

74FCT162841CTPVCT概述

    # 20-Bit Latches: CY74FCT16841T & CY74FCT162841T

    产品简介


    CY74FCT16841T 和 CY74FCT162841T 是德州仪器(TI)推出的两款高性能20位D型锁存器,专为需要高速度和低功耗的总线应用而设计。这两款芯片可作为独立的10位锁存器、单个20位锁存器或通过连接输出使能(OE)和锁存(LE)引脚灵活配置为不同组合的锁存器。产品采用先进的FCT-C技术,能够在5.5纳秒内完成信号传输,适合高密度数据传输场景。其应用范围广泛,涵盖通信设备、计算机系统、工业自动化等领域。

    技术参数


    以下是两款产品的关键技术规格:
    | 参数 | CY74FCT16841T | CY74FCT162841T |
    |
    | 输出延迟时间(D到Q) | 1.5–9.0 ns | 1.5–13.0 ns |
    | 最大电源电压 | 5V ± 10% | 5V ± 10% |
    | 最大工作温度 | -40°C 至 +85°C | -40°C 至 +85°C |
    | 最大电流 | 每通道最大电流64 mA(输入)、32 mA(输出) | 每通道最大电流24 mA(输入、输出) |
    | 地面回跳电压(典型值) | <1.0 V | <0.6 V |
    此外,两款芯片均具备静电放电保护能力(>2000V),并且支持部分断电模式操作,通过Ioff电路防止反向电流损坏设备。

    产品特点和优势


    - 快速响应:5.5纳秒的延迟时间使其成为高性能系统的理想选择。
    - 噪声控制:内置边缘速率控制电路有效降低系统噪声。
    - 可靠性强:ESD保护超过2000V,确保稳定运行。
    - 多样封装:提供TSSOP(19.6mil间距)和SSOP(25mil间距)两种封装选项,满足不同的布局需求。
    - 广泛应用:支持工业级温度范围及多种电源电压条件,适应恶劣环境。

    应用案例和使用建议


    CY74FCT16841T 和 CY74FCT162841T 的主要应用场景包括:
    - 服务器和存储设备:作为高速缓存管理单元,用于处理大量数据流。
    - 网络交换机:实现数据包的高效分发与转发。
    - 测试测量仪器:利用其精确的时间控制能力进行信号同步。
    使用时需注意:
    - 确保所有未使用的输入引脚正确接地或接上拉电阻。
    - 保持VCC供电稳定,避免因电压波动导致信号失真。
    - 根据实际负载情况调整外部终止电阻以优化性能。

    兼容性和支持


    这些芯片与市场上主流的TTL和CMOS逻辑电路完全兼容,可以轻松集成到现有系统中。TI公司提供了详尽的技术文档和支持服务,包括软件仿真工具、样品申请以及专业的技术支持团队,帮助客户快速解决问题并加速产品上市。

    常见问题与解决方案


    问题1:如何确定最佳的工作电压?
    解决方案:根据数据手册建议,将VCC设置为5V±10%,这样既能保证设备正常工作又能延长使用寿命。
    问题2:出现异常高温现象怎么办?
    解决方案:检查散热片安装是否良好;若仍存在问题,则考虑降低工作频率或者增加外部冷却措施如风扇等。

    总结和推荐


    总体而言,CY74FCT16841T 和 CY74FCT162841T 在性能表现上十分优异,尤其适合对速度要求较高的应用场景。它们不仅具有卓越的速度优势,还兼顾了低功耗特性,在复杂系统中表现出色。如果您正在寻找一款兼具高效能与可靠性的锁存器解决方案,那么这两款产品无疑是一个值得信赖的选择!

74FCT162841CTPVCT参数

参数
逻辑功能 D-Type Transparent Latch
极性 非反相
低电平输出电流 24mA
最小工作供电电压 4.5V
输出类型 三态
高电平输出电流 24mA
最大工作供电电压 5.5V
逻辑系列 FCT
传播延迟时间 1.5ns
独立电路 -
电路数量 2
Iq-静态电流 500mA
18.54mm(Max)
7.59mm(Max)
2.79mm(Max)
通用封装 SSOP-56
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

74FCT162841CTPVCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74FCT162841CTPVCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁存器 TEXAS INSTRUMENTS 74FCT162841CTPVCT 74FCT162841CTPVCT数据手册

74FCT162841CTPVCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
