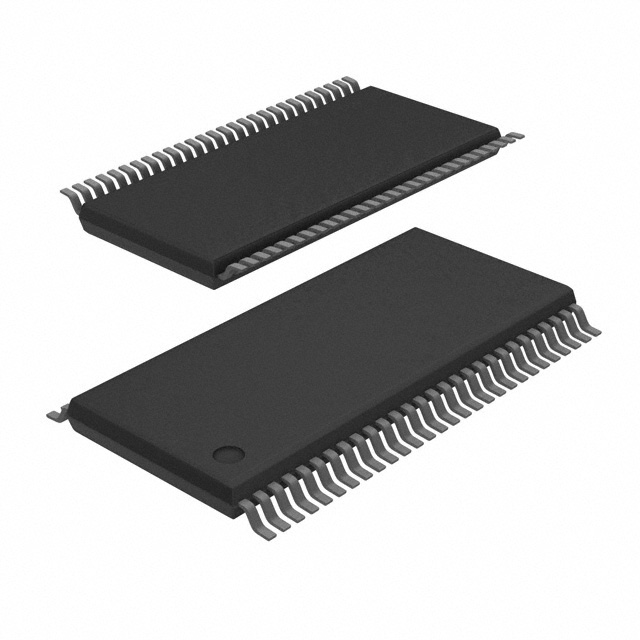

74FCT162841CTPACT

产品分类: 锁存器
厂牌: TEXAS INSTRUMENTS
产品描述: 500mA 15ns 非反相 三态 4.5V 5.5V 24mA FCT 24mA SOP 贴片安装,黏合安装
供应商型号: 25E-74FCT162841CTPACT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 锁存器 74FCT162841CTPACT

74FCT162841CTPACT概述


    产品简介


    CY74FCT16841T 和 CY74FCT162841T:20位D型锁存器
    CY74FCT16841T 和 CY74FCT162841T 是专为高需求总线应用设计的20位D型锁存器,主要用于需要高速度和低功耗的应用场合。这些锁存器可以配置为两个独立的10位锁存器、一个单一的10位锁存器或一个单一的20位锁存器,通过连接输出使能(OE)和锁存(LE)输入实现不同的配置。此外,它们具备流线型引脚布局和紧凑型封装,简化了电路板布局。

    技术参数


    基本规格
    - 电源电压范围:VCC = 5V ± 10%
    - 温度范围:工业温度范围 -40°C 到 +85°C
    - 引脚数量:56针
    - 包装形式:SSOP(300mil)和TSSOP(240mil)
    功能特点
    - 边缘速率控制电路:显著改善噪声特性
    - 输出偏移时间小于250ps
    - 静电放电(ESD):超过2000V
    - 最大传输延迟时间:9.0ns(50pF负载),13.0ns(300pF负载)
    - 三态输出高阻抗电流:±1µA
    输出驱动特性
    - CY74FCT16841T:
    - 最大漏极电流:120mA
    - 输出高电平电压:2.5V 至 3.5V
    - 输出低电平电压:0.2V 至 0.55V
    - CY74FCT162841T:
    - 平衡输出驱动电流:24mA
    - 输出高电平电压:2.4V 至 3.3V
    - 输出低电平电压:0.3V 至 0.55V
    兼容性
    - 逻辑电平:支持TTL输入,静态电流低
    - 最大总电源电流:1.5mA 至 20.5mA(不同频率条件下)

    产品特点和优势


    CY74FCT16841T 特别适用于驱动高容性负载和低阻抗背板,提供高功率输出能力(64mA 漏极电流),具有极低的地面反弹噪声(典型值<1.0V)。
    CY74FCT162841T 则侧重于减少系统切换噪声,输出驱动电流平衡(24mA),且具有极低的地面反弹噪声(典型值<0.6V),适合用于传输线驱动。

    应用案例和使用建议


    应用案例:
    1. 数据总线:适合作为数据总线上的中间缓冲器,以提高信号完整性。
    2. 背板接口:能够可靠地传输数据到低阻抗背板。
    3. 信号放大:特别适合用于信号放大和数据传输。
    使用建议:
    - 确保输入电压在规定的范围内:5V ± 10%,以避免损坏。
    - 注意接地和电源:为了减少地弹现象,建议使用合适的接地和电源布线策略。
    - 合理配置输出使能(OE)和锁存(LE)输入:根据实际应用需求进行适当配置,以优化系统性能。

    兼容性和支持


    - 兼容性:与TTL标准兼容,可与其他CMOS器件无缝集成。
    - 支持:厂商提供详细的技术文档和支持服务,包括安装指南和常见问题解答。

    常见问题与解决方案


    1. Q:如何处理器件过热问题?
    - A: 确保散热措施到位,如增加散热片或改进散热路径。长时间的短路测试应避免,以防止芯片过热。
    2. Q:如何优化系统中的地弹噪声?
    - A: 使用合适的滤波器和接地策略来减少噪声,例如添加去耦电容以稳定电源。
    3. Q:如何确保器件在宽温度范围内的稳定性?
    - A: 在工业温度范围内(-40°C 到 +85°C)正确使用和选择合适的工作条件,遵循厂商提供的工作参数。

    总结和推荐


    综上所述,CY74FCT16841T 和 CY74FCT162841T 都是高性能的20位D型锁存器,具备出色的电气特性和广泛的应用场景。其中,CY74FCT16841T 适合于需要高驱动能力和低噪声的场合,而 CY74FCT162841T 则更适合于需要平衡驱动和低地弹噪声的应用。鉴于其优异的性能和可靠性,我们强烈推荐这些器件用于高要求的数据总线和背板接口设计中。

74FCT162841CTPACT参数

参数
独立电路 -
低电平输出电流 24mA
Iq-静态电流 500mA
电路数量 -
极性 非反相
最大工作供电电压 5.5V
最小工作供电电压 4.5V
逻辑功能 -
传播延迟时间 15ns
逻辑系列 FCT
输出类型 三态
高电平输出电流 24mA
14.1mm(Max)
6.2mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 散装,卷带包装
