LM339N/NOPB

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 比较器, MDIP封装, 通孔安装, 单/双电源, 4通道
供应商型号: LM339N/NOPB
供应商: 国内现货
标准整包数: 1000

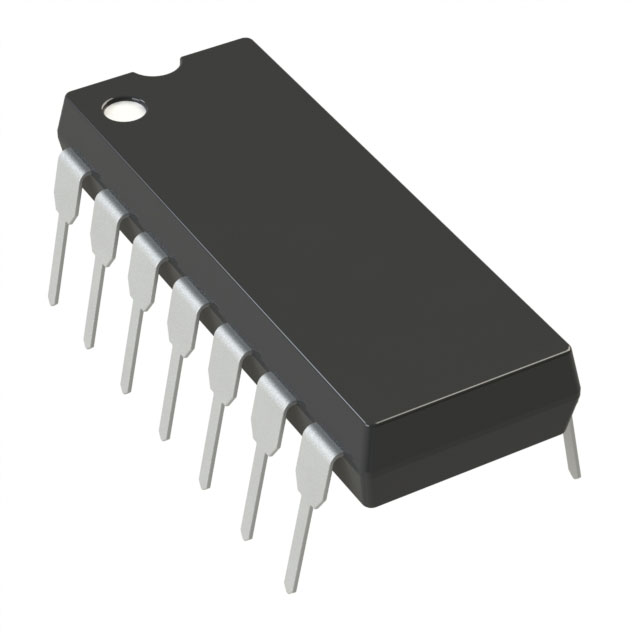

TEXAS INSTRUMENTS 比较器 LM339N/NOPB

LM339N/NOPB概述

    电子元器件产品技术手册:LMx39-N 系列四通道低功耗低偏移电压比较器

    1. 产品简介


    LMx39-N 系列是由四个独立的高精度电压比较器组成的电子元器件,适用于多种应用领域。这些比较器具有广泛的供电电压范围,可以单电源或双电源供电。该系列产品主要功能包括高精度电压比较和广泛的应用场景支持,如限幅比较器、简单的模拟到数字转换器(ADC)以及脉冲、方波和时间延迟生成器等。

    2. 技术参数


    - 供电电压范围:
    - 单电源:2 V 至 36 VDC 或 ±1 V 至 ±18 VDC(LM139/139A 系列)
    - 双电源:±1 V 至 ±18 VDC
    - 单电源:2 V 至 28 VDC 或 ±1 V 至 ±14 VDC(LM3302 系列)
    - 性能参数:
    - 输入偏置电流:25 nA
    - 输入失调电流:±5 nA
    - 输入失调电压:±3 mV
    - 工作温度范围:
    - 单电源:2°C 至 36°C 或 ±1°C 至 ±18°C
    - 双电源:±1°C 至 ±18°C
    - 输出饱和电压:250 mV @ 4 mA
    - 电源电流:0.8 mA,与供电电压无关
    - 其他电气特性:
    - 输入共模电压范围包括接地(GND)
    - 差分输入电压范围等于电源电压
    - 输出电压兼容 TTL、DTL、ECL 和 CMOS 逻辑系统
    - 最大输入电压:36 VDC(LM139A, LM239A, LM339A, LM139)
    - 最大输入电压:28 VDC(LM2901, LM3302)

    3. 产品特点和优势


    LMx39-N 系列比较器的独特之处在于其高精度、低偏置电流和广泛的输入电压范围。具体优势包括:
    - 高精度电压比较,适合精密测量
    - 低功耗,非常适合电池操作
    - 兼容各种逻辑电路,简化设计
    - 无需双电源,单电源即可运行

    4. 应用案例和使用建议


    - 限幅比较器:适用于信号调理和保护电路。
    - 模拟到数字转换器:适用于简单快速的 ADC 设计。
    - 脉冲发生器:在时钟同步和信号发生器应用中发挥重要作用。
    使用建议:
    - 在使用过程中要注意保持输入电压在规定范围内,防止损坏。
    - 在设计电路时应注意电源电压的选择,以匹配所选型号的要求。

    5. 兼容性和支持


    - 兼容性:该系列比较器可直接接口 TTL 和 CMOS 逻辑系统,兼容所有形式的逻辑电路。
    - 技术支持:制造商提供详细的技术文档和在线支持资源,帮助用户解决常见问题。

    6. 常见问题与解决方案


    - 问题:输入电压超出规定范围。
    - 解决办法:确保所有输入电压均在规定的范围内。
    - 问题:输出电压异常。
    - 解决办法:检查供电电压是否正确,以及输入信号是否满足要求。

    7. 总结和推荐


    综上所述,LMx39-N 系列比较器凭借其高精度、低功耗和广泛的应用范围,在多种工业和消费电子产品中具有显著的优势。因此,我们强烈推荐该产品用于需要高精度和低功耗的电子项目中。
    如果您对LMx39-N系列的产品有任何疑问,欢迎访问官方网站或联系技术支持团队获取更多信息。

LM339N/NOPB参数

参数
电流 - 输入偏置 250nA@ 5V
最大工作供电电压 ±18V,36V
比较器类型 差分
通道数量 4
输出类型 Open Collector
典型供电电流 200μA
最小工作供电电压 2V
每个通道的输出电流 6mA
响应时间 1.3μs
Vos - 输入偏置电压 5mV@ 5V
长*宽*高 19.05mm(长度)*6.35mm(宽度)
通用封装 PDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

LM339N/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM339N/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LM339N/NOPB LM339N/NOPB数据手册

LM339N/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.838
2000+ ¥ 4.715
3000+ ¥ 4.592
库存: 23000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 4838
直接购买
加入购物车
