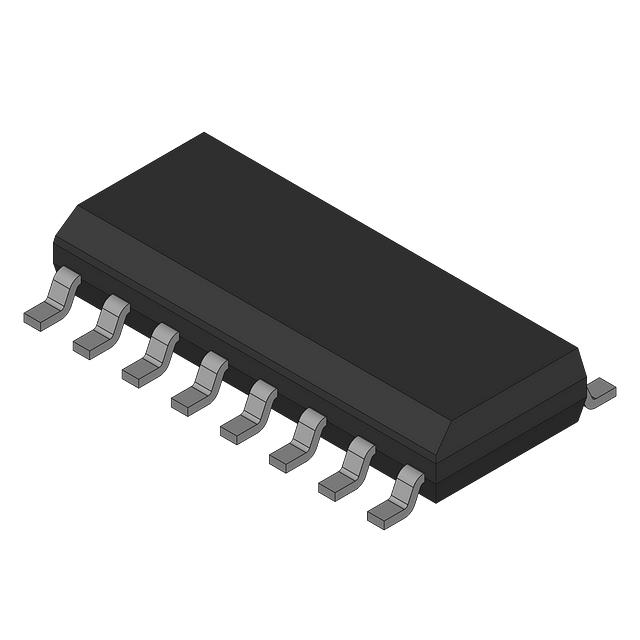

LM339AM/NOPB

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 200μA 700ns Open Collector 6mA 4 2V 36V 2mV@ 30V 250nA@ 5V 差分 SOIC-14 贴片安装
供应商型号: UNP-LM339AM/NOPB
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 比较器 LM339AM/NOPB

LM339AM/NOPB概述


    产品简介


    LMx39-N系列(包括LM139-N、LM239-N、LM2901-N、LM3302-N和LM339-N)是一类低功耗、低偏置电压的四通道电压比较器。这些比较器专为单电源供电设计,能够在宽泛的电压范围内运行。它们在单个电源供电下工作的特性尤为突出,同时也可以兼容双电源供电。LMx39-N系列产品广泛应用于限幅比较器、简单的模拟到数字转换器(ADC)、脉冲发生器、方波发生器、定时器、振荡器等多个领域。

    技术参数


    - 工作电压范围:
    - 单电源:2V至36VDC或±1V至±18VDC
    - 双电源:±1V至±18VDC(仅LM139/139A)、±1V至±14VDC(仅LM3302)

    - 输入偏置电流: 25nA

    - 输入偏置电流变化范围: ±5nA

    - 输入失调电压: ±3mV

    - 输入共模电压范围: 包括GND

    - 差分输入电压范围: 等于电源电压

    - 输出饱和电压: 250mV @ 4mA

    - 输出电压兼容性: TTL、DTL、ECL、MOS和CMOS逻辑系统

    产品特点和优势


    1. 低输入偏置电流:保证高精度。
    2. 宽输入共模电压范围:可接近GND,适用于多种复杂应用。
    3. 独立于供电电压的电流消耗:适合作为电池供电设备。
    4. 广泛的应用领域:从模拟到数字转换到时序电路,应用多样。
    5. 与各种逻辑系统的兼容性:便于集成于现有系统。

    应用案例和使用建议


    1. 限幅比较器:用于限制信号幅度,保护后续电路免受过压损伤。
    2. 模拟到数字转换器:可用于构建简单的ADC系统,简化系统设计。
    3. 时间延迟生成器:用于定时控制,如脉冲发生器、方波发生器等。
    使用建议:
    - 在设计时应考虑输入电压范围,确保输入电压在规定范围内,避免超出器件承受能力。
    - 使用时应注意保持输入端稳定,减少噪声干扰,提高比较器的精度。

    兼容性和支持


    - 兼容性:与TTL、DTL、ECL、MOS和CMOS逻辑系统兼容,适用于各种逻辑电路。
    - 支持:提供详尽的技术文档,包括应用指南和典型应用电路图,帮助快速上手。

    常见问题与解决方案


    1. 问:如何避免输入电压过载?
    - 答: 应确保输入电压在规定的输入共模电压范围内,避免超过上限。
    2. 问:如何降低功耗?
    - 答: 调整输入偏置电流,使用适当的负载电阻,以减少不必要的能量消耗。
    3. 问:如何提高输入信号的稳定性?
    - 答: 通过加装滤波电容,减少输入信号的噪声和波动。

    总结和推荐


    综合评价:LMx39-N系列四通道比较器以其出色的性能、低功耗及宽广的工作范围,在众多电子应用中展现出色的适应性和可靠性。适用于需要高精度和宽范围输入的场合。
    推荐使用:鉴于其广泛的适用性和出色的技术指标,强烈推荐在各类电子产品设计中使用LMx39-N系列四通道比较器,尤其适合用于需要高精度和可靠性的模拟信号处理电路。

LM339AM/NOPB参数

参数
输出类型 Open Collector
比较器类型 差分
响应时间 700ns
最小工作供电电压 2V
典型供电电流 200μA
每个通道的输出电流 6mA
最大工作供电电压 36V
通道数量 4
电流 - 输入偏置 250nA@ 5V
Vos - 输入偏置电压 2mV@ 30V
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM339AM/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM339AM/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LM339AM/NOPB LM339AM/NOPB数据手册

LM339AM/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4576 ¥ 3.8668
库存: 53
起订量: 26 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.86
直接购买
