LMC6762BIM

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 20μA 4μs Push-Pull,Rail to Rail 2 1.35V,2.7V 15V 15mV@ 5V 0.04pA@ 5V 通用 SOIC-8 贴片安装
供应商型号: MMU-LMC6762BIM-ZLX356-WY164Q
供应商: 海外现货
标准整包数: 620

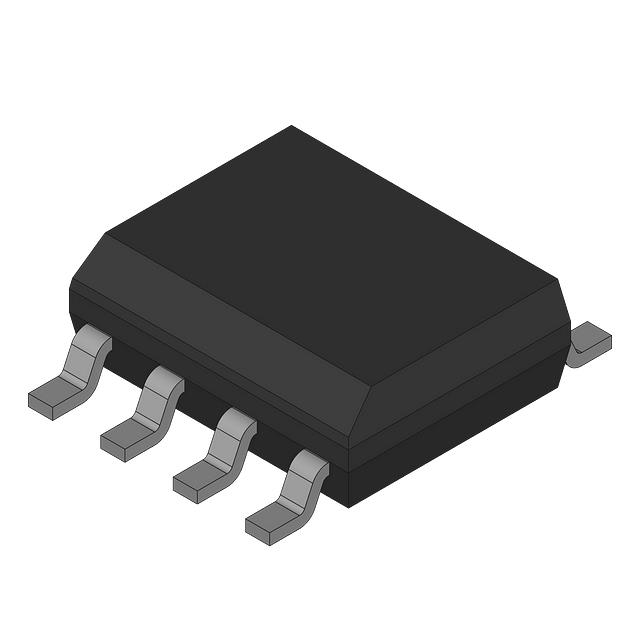

TEXAS INSTRUMENTS 比较器 LMC6762BIM

LMC6762BIM概述

    LMC6762 双微功耗轨到轨输入CMOS比较器技术手册

    1. 产品简介


    LMC6762 是一款由德州仪器(TI)生产的双通道比较器,具备微功耗和轨到轨输入特性。它特别适用于低电压供电的应用场合,如便携式电话、笔记本电脑、仪表系统和手持电子产品等。该器件采用CMOS工艺制造,具有极低的静态功耗,可确保在电池供电的应用中发挥优异性能。

    2. 技术参数


    | 参数 | 规格 |

    | 电源电压范围 | 2.7V 至 15V |
    | 每通道最大电源电流 | 10 μA |
    | 输出摆幅 | 接近电源轨(@V+=2.7V, ILOAD=2.5mA) |
    | 短路保护 | 40 mA |
    | 延迟时间(@V+=5V, 过驱动100mV) | 4 μs |
    | 输入失调电压(@V+=2.7V) | 3 mV (最大15 mV) |
    | 共模抑制比(@V+=2.7V) | 75 dB |
    | 电源抑制比(@V+=5V) | 80 dB |
    | 输入偏置电流 | 0.02 pA |

    3. 产品特点和优势


    - 超低功耗: 每通道仅需10 μA的电源电流,非常适合便携设备和电池供电的应用。
    - 宽电压范围: 从2.7V至15V的宽电压范围使其能广泛应用于各种低功耗和高电压电路中。
    - 轨到轨输入: 支持从负电源轨到正电源轨的全部输入范围,适合用于需要极高共模抑制比的电路。
    - 高速响应: 传播延迟仅为4 μs,保证了快速的信号处理速度。
    - 短路保护: 内置40 mA的短路保护机制,防止外部短路对器件造成损坏。
    - 高输入阻抗: 极低的输入偏置电流使得其适用于传感器接口,无需额外放大或偏置电路。

    4. 应用案例和使用建议


    - 单稳态多谐振荡器: 适用于生成精确定时脉冲的应用。可以通过调节电阻和电容值来改变输出脉冲宽度。
    - 电源监测: 利用其宽输入电压范围,可以准确检测电源电压的变化情况。
    - 传感器接口: 由于其高输入阻抗和轨到轨输入特性,可以直接连接各种传感器,无需额外放大电路。

    使用建议:
    - 在传感器接口应用中,选择合适的参考电压至关重要,以确保比较器能够正确识别输入信号。
    - 在单稳态多谐振荡器设计中,适当增加电容和电阻值,以确保正确的输出脉冲宽度。

    5. 兼容性和支持


    LMC6762具有广泛的兼容性,可以与其他标准逻辑电路配合使用,直接连接到逻辑设备而无需额外的上拉电阻。德州仪器提供详细的文档和技术支持,用户可以通过官方网站获取最新版本的技术手册、SPICE模型和其他相关资料。

    6. 常见问题与解决方案


    - 问题: 输出发生抖动或噪声。
    - 解决方案: 添加适当的RC滤波器或使用带滞后特性的比较器。

    - 问题: 输出电流超出额定值。
    - 解决方案: 在输出端串联一个小电阻(如1kΩ),以限制输出电流。

    7. 总结和推荐


    总体而言,LMC6762是一款功能强大且高效的比较器,特别适合于低功耗、高精度要求的应用场合。其超低的功耗、宽电压范围、轨到轨输入和快速响应特性使其成为众多应用的理想选择。推荐在低功耗电路设计中使用该产品,特别是在便携式设备和传感器接口领域。
    产品链接: [LMC6762产品页面](http://www.ti.com/product/LMC6762)
    本文内容基于LMC6762的数据手册编写,旨在为工程师和设计师提供全面的产品信息和技术指导。

LMC6762BIM参数

参数
电流 - 输入偏置 0.04pA@ 5V
最小工作供电电压 1.35V,2.7V
典型供电电流 20μA
通道数量 2
响应时间 4μs
最大工作供电电压 15V
输出类型 Push-Pull,Rail to Rail
每个通道的输出电流 -
比较器类型 通用
Vos - 输入偏置电压 15mV@ 5V
5mm(Max)
3.98mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LMC6762BIM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMC6762BIM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LMC6762BIM LMC6762BIM数据手册

LMC6762BIM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
620+ $ 2.7079 ¥ 22.936
1000+ $ 2.4178 ¥ 20.4784
5000+ $ 2.1276 ¥ 18.0209
10000+ $ 1.9342 ¥ 16.3825
库存: 620
起订量: 620 增量: 0
交货地:
最小起订量为:620
合计: ¥ 14220.32
