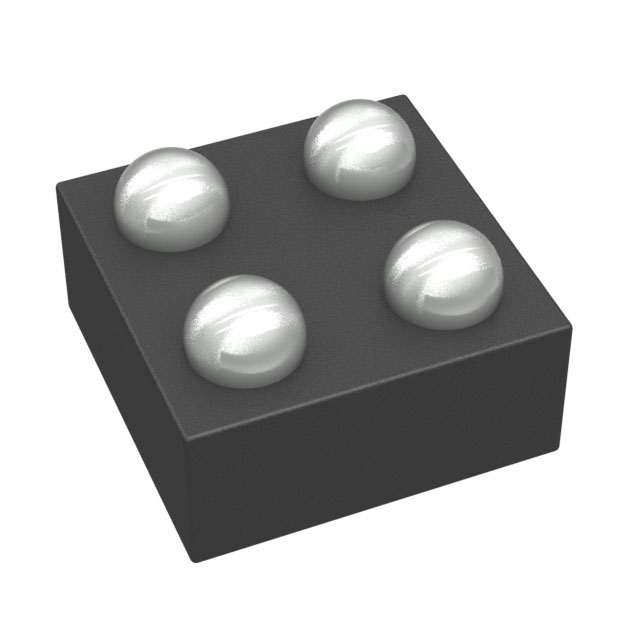

TLV4051R1YKAR

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: Push-Pull,Rail to Rail 1 1.6V 5.5V 10pA@ 5V DSBGA-4 贴片安装,黏合安装
供应商型号: TLV4051R1YKAR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 比较器 TLV4051R1YKAR

TLV4051R1YKAR概述

    TLV40x1 小型低功耗比较器:全面解析

    产品简介


    TLV40x1 是一款小型、低功耗的高精度比较器,配备精密参考电压源。它广泛应用于便携式和电池供电的电子产品中,尤其是在需要快速响应变化的工作条件下的应用。这些比较器具有多种配置选项,以适应不同的系统设计需求,包括非反相输入和反相输入,开漏输出和推挽输出等。

    技术参数


    - 电源电压范围: 1.6 V 至 5.5 V
    - 参考电压: 0.2 V, 0.5 V 和 1.2 V
    - 固定阈值: 3.2 V
    - 参考电压精度:
    - 25°C 时为 0.5%
    - 整个温度范围内为 1%
    - 静态电流: 仅 2 µA
    - 传播延迟: 360 ns(对于TLV4021S5x为2 µs)
    - 输出类型: 开漏输出和推挽输出
    - 输入电压范围: -0.3 V 至 6 V
    - 工作温度范围: -40°C 至 +125°C
    - 封装:
    - 0.73 mm × 0.73 mm 的 DSBGA (4-bump)
    - 2.9 mm × 1.6 mm 的 SOT-23 (5-pin)

    产品特点和优势


    TLV40x1 系列比较器具有以下显著特点和优势:
    - 宽泛的电源电压范围: 使其适用于各种电源应用。
    - 高精度参考电压: 提供了 0.2 V, 0.5 V 和 1.2 V 的参考电压选项,适用于不同应用场景。
    - 低功耗: 静态电流仅为 2 µA,特别适合电池供电设备。
    - 快速响应: 360 ns 的传播延迟确保了快速的信号处理能力。
    - 抗噪声性能: 精密参考电压和回滞确保了即使在嘈杂环境中也能提供稳定的输出。
    - 多样化的封装选择: 可满足不同尺寸和空间要求的设计。

    应用案例和使用建议


    TLV40x1 系列比较器适用于多种应用场景,包括:
    - 自诊断
    - 锂离子电池监测
    - 电池管理和保护
    - 电流和电压感应
    - 模拟前端
    - 电源管理
    - 负载点调节器
    - DC/AC和AC/DC电源
    使用建议:
    - 在设计中,根据具体应用的需求选择合适的参考电压和输出类型。
    - 确保输入信号在 -0.3 V 至 6 V 范围内,以避免损坏器件。
    - 在电池供电的应用中,利用其低静态电流特性来延长电池寿命。
    - 在电源管理系统中,利用其快速响应特性提高系统的实时性。

    兼容性和支持


    TLV40x1 系列比较器与其他电子元器件和设备具有良好的兼容性,可在多种电源管理方案中使用。制造商提供了详尽的技术支持文档和资源,帮助用户解决可能遇到的问题,并提供软件工具和支持服务。

    常见问题与解决方案


    - Q: 输入信号超出范围会发生什么?
    - A: 输入信号必须在 -0.3 V 至 6 V 范围内。如果信号超出此范围,需通过外部限流电路进行保护。

    - Q: 如何降低静态电流?
    - A: 选择低静态电流型号,例如 TLV40x1,其静态电流仅为 2 µA,非常适合电池供电应用。

    总结和推荐


    TLV40x1 系列比较器凭借其高精度、低功耗、多样化封装和快速响应等特性,在众多应用场景中表现出色。其优异的抗噪声能力和稳定性使其成为电池供电和便携式设备的理想选择。综合考虑其技术和经济优势,我们强烈推荐 TLV40x1 系列比较器用于多种电源管理和传感器应用中。

TLV4051R1YKAR参数

参数
通道数量 1
典型供电电流 -
电流 - 输入偏置 10pA@ 5V
最大工作供电电压 5.5V
每个通道的输出电流 -
最小工作供电电压 1.6V
响应时间 -
比较器类型 -
输出类型 Push-Pull,Rail to Rail
Vos - 输入偏置电压 -
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLV4051R1YKAR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV4051R1YKAR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS TLV4051R1YKAR TLV4051R1YKAR数据手册

TLV4051R1YKAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
