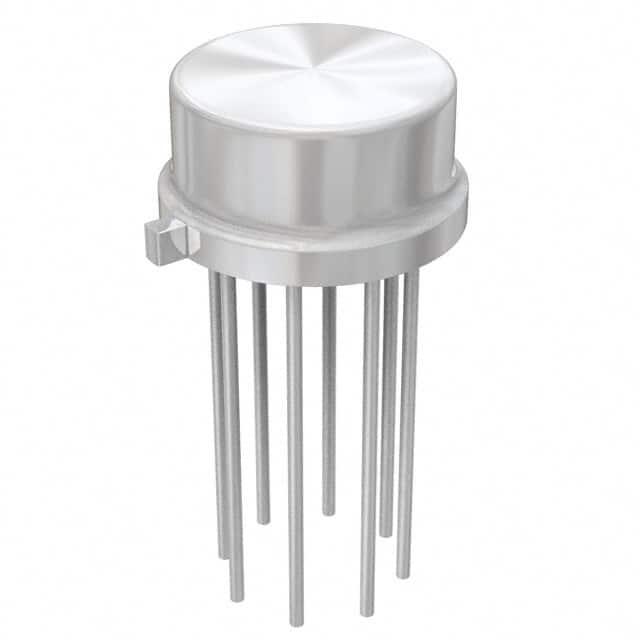

LM119H

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.3mA 80ns DTL,Open Collector,RTL,TTL 2 5V,2.5V ±18V,36V 4mV@ ±15V 500nA@ ±15V 通用 TO-100-10 通孔安装 9.14mm(长度)*9.14mm(宽度)
供应商型号: LM119H
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 比较器 LM119H

LM119H概述

    高速双路比较器 LM119、LM219 和 LM319

    产品简介


    LM119、LM219 和 LM319 是由德州仪器(Texas Instruments)生产的高速双路比较器系列。这些比较器集成在同一块单片芯片上,具有两个独立的比较器。它们适用于广泛的电源电压范围,支持从单个5V逻辑供电到±15V电源。LM119系列比较器广泛应用于需要快速响应的应用中,如数字逻辑电源系统和高精度检测电路。

    技术参数


    - 电源电压:LM119支持从5V到±15V的电源电压;LM219支持从5V到±15V的电源电压;LM319A和LM319支持从0°C到70°C的温度范围内使用。
    - 输入偏置电流:在25°C时,最大为1μA。
    - 输出短路持续时间:最长10秒。
    - 工作温度范围:
    - LM119:-55°C 至 125°C。
    - LM219:-25°C 至 85°C。
    - LM319A 和 LM319:0°C 至 70°C。
    - 封装形式:
    - LM119 和 LM219:TO-100 (10引脚) 和 CDIP (14引脚)。
    - LM319:SOIC (14引脚)。

    产品特点和优势


    - 双独立比较器:两个独立的比较器可以同时运行,提高了系统的可靠性和效率。
    - 宽电源电压范围:从单个5V逻辑供电到±15V电源电压,适用于各种应用场景。
    - 高精度:比传统的比较器具有更低的输入偏置电流和更高的增益。
    - 快速响应时间:通常在±15V下,响应时间为80ns,适合需要高速操作的系统。

    应用案例和使用建议


    - 典型应用:如继电器驱动器和窗口检测器。
    - 继电器驱动器:如图25所示,可用于控制电机和其他高功率负载。
    - 窗口检测器:如图26所示,用于检测信号是否在指定的电压范围内。
    使用建议:
    - 在使用时应确保外部电源稳定,避免由于电压波动导致的误触发。
    - 确保散热设计合理,以防止过热。

    兼容性和支持


    - 这些比较器与RTL、DTL和TTL逻辑兼容,适用于各种数字系统。
    - 德州仪器提供了详细的技术文档、工具软件和支持服务,以帮助客户实现最佳性能。

    常见问题与解决方案


    - Q:在高温环境下工作是否会影响性能?
    - A:LM119在-55°C至125°C之间正常工作,LM219在-25°C至85°C之间工作,而LM319A和LM319则在0°C至70°C之间。超过此范围可能会导致性能下降。

    - Q:如何处理短路情况?
    - A:设计中应加入保护措施,如限流电阻,以防止长时间短路造成的损坏。

    总结和推荐


    LM119、LM219 和 LM319 比较器具有出色的性能和宽泛的工作范围,非常适合于需要高精度和高速响应的应用场合。虽然价格较高,但由于其优越的性能,强烈推荐在关键应用中使用。德州仪器提供的详细文档和广泛的支持网络也使得这些器件易于使用和维护。

LM119H参数

参数
最小工作供电电压 5V,2.5V
Vos - 输入偏置电压 4mV@ ±15V
最大工作供电电压 ±18V,36V
比较器类型 通用
通道数量 2
电流 - 输入偏置 500nA@ ±15V
典型供电电流 4.3mA
输出类型 DTL,Open Collector,RTL,TTL
每个通道的输出电流 -
响应时间 80ns
长*宽*高 9.14mm(长度)*9.14mm(宽度)
通用封装 TO-100-10
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 盒装,散装
