LMV331M7X

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: CMOS,Open Collector,TTL 1 2.7V 5.5V 7mV@ 5V 250nA@ 5V SC-70-5 贴片安装,黏合安装
供应商型号: 25E-LMV331M7X
供应商: 国内现货
标准整包数: 1

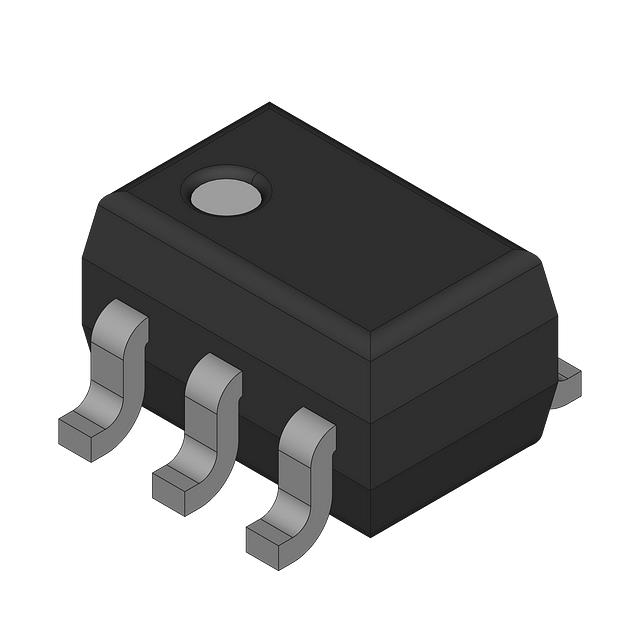

TEXAS INSTRUMENTS 比较器 LMV331M7X

LMV331M7X概述


    产品简介


    LMV331-N、LMV339-N、LMV393-N是来自德州仪器(Texas Instruments)的一系列通用、低电压的比较器。这些比较器具有极低的工作电流(如LMV339-N仅为60 µA/通道),能够保证在2.7至5伏特的供电电压下稳定运行,并且能够在工业温度范围(-40°C到85°C)内工作。此外,LMV331-N提供5引脚SC70和5引脚SOT23两种封装形式,而LMV339-N则有14引脚SOIC和14引脚TSSOP两种选择,LMV393-N提供8引脚SOIC和8引脚VSSOP封装。它们的广泛适用性使得这些比较器在便携式消费电子产品中非常受欢迎,因为其低功耗和低成本的设计符合这类产品的核心需求。

    技术参数


    | 参数 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |

    | 输入失调电压 | 1.7 | 7 | - | mV |
    | 输入失调电压温度漂移 | - | 5 | - | µV/°C |
    | 输入偏置电流 | 10 | 250 | - | nA |
    | 输出饱和电压 | 120 | - | 400 | mV |
    | 命令响应时间 (High to Low)| 1000 | - | 350 | ns |
    | 命令响应时间 (Low to High)| 500 | - | 400 | ns |
    | 工作温度范围 | -40 | - | 85 | °C |

    产品特点和优势


    - 超低功耗:这些比较器在典型情况下仅消耗60 µA/通道的电流,比传统比较器更加节能,非常适合于电池驱动的电子设备。
    - 紧凑设计:多种封装选择提供了灵活的安装选项,特别是5引脚SC70和5引脚SOT23封装极大地节省了空间。
    - 广泛的适用性:适用于从移动通讯到一般目的的便携式设备,包括笔记型电脑、PDA等。

    应用案例和使用建议


    这些比较器可以应用于多个领域,比如移动通讯设备和便携式电子设备。在设计中可以考虑使用其高输入阻抗和较低的输出饱和电压来优化系统性能。例如,在构建窗口比较器时,可以通过将多个比较器的输出并联实现输出“或”功能,提高系统的灵活性。

    兼容性和支持


    这些比较器与市面上大多数其他标准比较器相比具有良好的兼容性,尤其是在供电电压范围内。同时,德州仪器提供了详尽的技术文档和支持服务,以确保客户能顺利使用这些产品。

    常见问题与解决方案


    1. 问:比较器的工作温度范围是什么?
    答:这些比较器的工作温度范围为-40°C到85°C,适合在各种环境中使用。

    2. 问:如何连接拉高电阻?
    答:为了正确地切换输出,建议将拉高电阻设置在1kΩ到10kΩ之间。

    总结和推荐


    综上所述,LMV331-N、LMV339-N、LMV393-N系列比较器以其超低功耗、紧凑的设计、高可靠性及广泛的适用性在市场上占据了一席之地。它们特别适合用于对体积、功耗和成本有严格要求的应用场合。如果您正在寻找一款既能满足性能又能控制成本的比较器,那么这系列产品无疑是一个值得考虑的选择。

LMV331M7X参数

参数
响应时间 -
Vos - 输入偏置电压 7mV@ 5V
通道数量 1
最小工作供电电压 2.7V
输出类型 CMOS,Open Collector,TTL
每个通道的输出电流 -
比较器类型 -
最大工作供电电压 5.5V
电流 - 输入偏置 250nA@ 5V
典型供电电流 -
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 散装,卷带包装

LMV331M7X厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMV331M7X数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LMV331M7X LMV331M7X数据手册

LMV331M7X封装设计

查看详情并下载
Symbol
Footprint
3D Model
