JL193BGA

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 5μs~20μs Open Collector 2 ±18V,36V 5mV@ 5V 100pA 通孔安装
供应商型号: JL193BGA
供应商: 国内现货
标准整包数: 1000

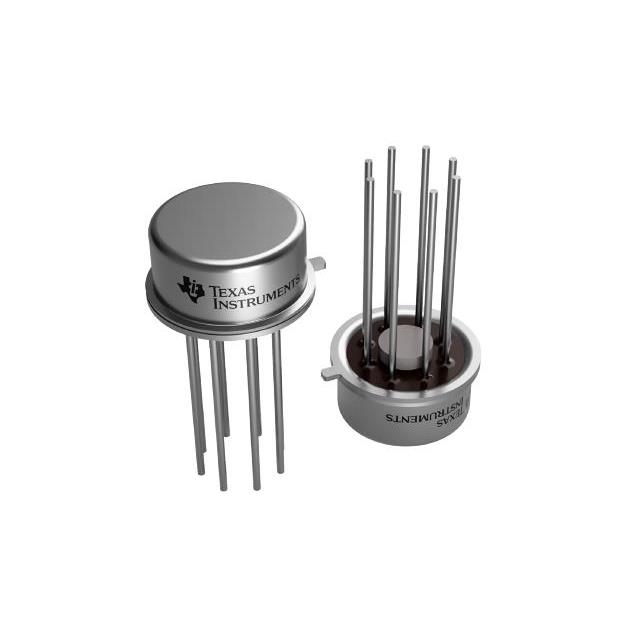

TEXAS INSTRUMENTS 比较器 JL193BGA

JL193BGA概述

    LM193JAN Low Power Low Offset Voltage Dual Comparators

    1. 产品简介


    LM193JAN是一款双通道低功耗低失调电压比较器,属于LM193系列的一部分。此系列包含了两个独立的精密电压比较器,其主要功能是进行电压比较。它广泛应用于限幅比较器、模拟到数字转换器、脉冲发生器、方波产生器以及各种逻辑门应用。LM193JAN的设计目的是能够在宽电压范围内运行,无论是单电源还是双电源供电都能稳定工作。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 最大值 | 单位 |

    | 电源电压 | 单/双电源 | 5.0VDC 至 36VDC | ±2.5VDC 至 ±18VDC | V |
    | 低功耗电流 | 0.4mA | mA |
    | 输入偏置电流 | 25nA | nA |
    | 输入失调电流 | ±3nA | nA |
    | 最大失调电压 | 5mV(@ 25°C) | mV |
    | 共模输入电压范围 | 包括接地 | V |
    | 差分输入电压范围 | 等于电源电压 | V |
    | 输出饱和电压 | 250mV(@ 4mA) | mV |
    | 逻辑输出兼容性 | TTL、DTL、ECL、MOS、CMOS | V |

    3. 产品特点和优势


    - 高精度:低失调电压漂移(减小了温度变化对失调电压的影响)。
    - 灵活性:单电源或双电源运行,且输入共模电压范围包括接地。
    - 低功耗:适用于电池供电的应用,特别适合低功耗需求的应用场景。
    - 广泛的接口兼容性:直接兼容TTL、DTL、ECL、MOS和CMOS逻辑系统。

    4. 应用案例和使用建议


    - 基本比较器:适用于简单的电压比较任务。
    - 振荡器:例如用于生成方波或正弦波信号的VCO。
    - 脉冲发生器:用于生成脉冲信号。
    - 逻辑门电路:如TTL和CMOS逻辑系统的接口。
    使用建议:
    - 使用较小的输入电阻(小于10kΩ)来降低反馈信号水平。
    - 在输入信号为脉冲波形时,添加适当的滞回(即正反馈)可防止由于寄生反馈导致的振荡。

    5. 兼容性和支持


    LM193JAN支持与TTL、DTL、ECL、MOS和CMOS逻辑系统直接接口。此外,该器件具有良好的热阻性能,允许在较宽的环境温度范围内稳定工作。

    6. 常见问题与解决方案


    - 问题1:输出可能不稳定。
    - 解决方法:增加适当的正反馈以引入滞回,减少外部噪声影响。

    - 问题2:电源电流过高。
    - 解决方法:检查电源连接是否正确,并确保负载不超过器件的最大额定值。

    7. 总结和推荐


    LM193JAN是一款非常实用且高性能的比较器芯片,特别适用于需要低功耗和高精度的场合。它的多种优势使其在广泛的电子应用中具备较强的竞争力。因此,我们强烈推荐LM193JAN用于需要高精度、低功耗的电路设计中。
    以上是对LM193JAN低功率低失调电压双通道比较器的技术手册内容进行的全面解析,希望能帮助您更好地理解和应用这款电子元器件。

JL193BGA参数

参数
通道数量 2
典型供电电流 -
输出类型 Open Collector
最小工作供电电压 -
最大工作供电电压 ±18V,36V
每个通道的输出电流 -
电流 - 输入偏置 100pA
比较器类型 -
响应时间 5μs~20μs
Vos - 输入偏置电压 5mV@ 5V
4.7mm(Max)
安装方式 通孔安装
应用等级 军用级
包装方式 托盘

JL193BGA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JL193BGA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS JL193BGA JL193BGA数据手册

JL193BGA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 307.2366
2000+ ¥ 299.4255
3000+ ¥ 291.6144
库存: 5000
起订量: 1000 增量: 20
交货地:
最小起订量为:1000
合计: ¥ 307236.6
