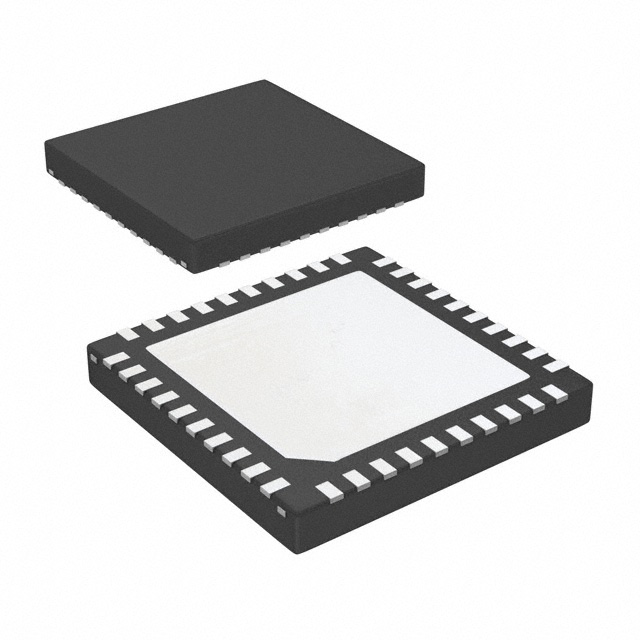

LMH1983SQ/NOPB

产品分类: LIN收发器
厂牌: TEXAS INSTRUMENTS
产品描述: NTSC,PAL 3.6V QFN 贴片安装,黏合安装
供应商型号: LMH1983SQ/NOPB
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS LIN收发器 LMH1983SQ/NOPB

LMH1983SQ/NOPB概述


    产品简介


    产品名称:LMH1983
    产品类型:LMH1983是一款高度集成的可编程音频视频(A/V)时钟发生器,主要用于广播和专业应用。它可以替代多个PLL和VCXO,在支持SMPTE串行数字视频(SDI)和数字音频AES3/EBU标准的应用中提供低抖动参考时钟,从而满足严格的输出抖动规范,无需额外的时钟清洁电路。
    主要功能:
    - 四个PLL同时产生音频和视频时钟。
    - 可编程PLL带宽以优化抖动性能和锁定时间。
    - 自动输入格式检测。
    - 支持多种视频和音频格式。
    - 通过I²C接口进行简单编程。
    应用领域:
    - 三速率(3G/HD/SD)SDI SerDes
    - FPGA参考时钟生成/清洁
    - 音频嵌入或提取
    - 视频同步器(Genlock,DARS)
    - 模拟到数字或数字到模拟转换卡
    - 键控器和徽标插入器
    - 格式或标准转换器
    - 视频显示器和投影仪
    - A/V测试和测量设备

    技术参数


    电气特性:
    - 电源电压:3.3 V
    - 输入电压:-0.3 VDD + 0.3 V
    - 输出电压:-0.3 VDD + 0.3 V
    - 逻辑输入电平:LVCMOS
    - 逻辑输出电平:LVDS
    时钟输出:
    - CLKout1:默认27 MHz,可选其他频率
    - CLKout2:默认148.5 MHz,可选其他频率
    - CLKout3:默认148.35 MHz,可选其他频率
    - CLKout4:默认24.576 MHz,可选其他频率
    帧定时输出:
    - Fout1, Fout2, Fout3:可编程为多种视频和音频格式
    - 输出抖动:最小化抖动,确保高质量信号传输
    工作环境:
    - 工作温度范围:-40°C 到 85°C
    - 存储温度范围:-65°C 到 150°C

    产品特点和优势


    产品特点:
    - 高度集成:集成了四个PLL和三个片上VCO,可以替代多个外部组件。
    - 多种模式支持:自动输入格式检测、简单的编程和多功能的锁相环配置。
    - 低抖动:提供精确的时钟信号,满足高要求的音频视频应用。
    优势:
    - 减少外部组件:降低系统复杂性和成本。
    - 灵活性高:支持多种视频和音频标准,适用于各种应用。
    - 高可靠性:在失去参考时能够保持准确的输出,确保系统的稳定运行。

    应用案例和使用建议


    应用案例:
    - 视频相机:LMH1983可以用于视频相机中,为视频信号提供稳定的时钟源。
    - SDI SerDes:在SerDes应用中,LMH1983可以为SDI信号提供精确的时钟和参考信号。
    - 帧同步器:用于视频同步,确保多个视频流的对齐。
    使用建议:
    - 在选择外部时钟源时,建议使用干净且低噪声的振荡器。
    - 确保电源电压稳定,避免电压波动导致时钟输出不稳定。
    - 定期校准和维护,确保长期稳定性。

    兼容性和支持


    兼容性:
    - LMH1983可与其他标准的SDI和音频接口兼容,如AES3/EBU。
    - 支持多种视频格式,如3G/HD/SD。
    支持:
    - 提供详细的文档和技术支持,包括编程指南和电气特性。
    - 通过TI的官方支持渠道获得进一步的技术支持和维护。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:失去参考时钟信号
    - 解决方案:LMH1983具有内置的数字保持功能,可以在失去参考时维持输出精度。确保参考信号稳定且可靠。

    2. 问题:输出抖动过大
    - 解决方案:检查外部时钟源是否干净且无噪声。调整PLL带宽以优化抖动性能。
    3. 问题:无法正常检测输入格式
    - 解决方案:确认输入信号符合规范,适当调整输入信号的电平和频率。

    总结和推荐


    总结:
    LMH1983是一款高度集成的音频视频时钟发生器,具备出色的性能和可靠性。它支持多种视频和音频格式,简化了系统设计,减少了外部组件。产品在不同工作条件下表现优异,适合各种高要求的应用场景。
    推荐:
    强烈推荐在需要高性能、高可靠性的音频视频同步和时钟生成的应用中使用LMH1983。其强大的功能和灵活的配置使其成为业界领先的产品。

LMH1983SQ/NOPB参数

参数
最大工作供电电压 3.6V
数据速率 -
支持协议 NTSC,PAL
最大LIN总线电压 -
LIN总线唤醒功能 -
内置选项 -
LIN 规格 -
调节器电压 -
最小工作供电电压 -
最小LIN总线电压 -
6.15mm(Max)
6.15mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
