LMH0307SQE/NOPB

产品分类: LIN收发器
厂牌: TEXAS INSTRUMENTS
产品描述: DVB-ASI,SMPTE 3Gbps QFN 贴片安装,黏合安装
供应商型号: LMH0307SQE/NOPB
供应商: 国内现货
标准整包数: 1000

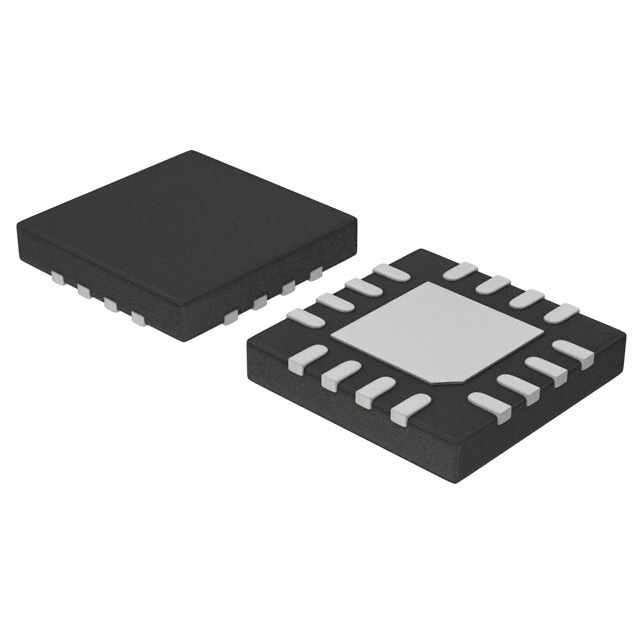

TEXAS INSTRUMENTS LIN收发器 LMH0307SQE/NOPB

LMH0307SQE/NOPB概述


    产品简介


    LMH0307 SDI 双路输出电缆驱动器
    LMH0307 是一款专为高清和标清串行数字接口(SDI)设计的高性能双路输出电缆驱动器,具有电缆检测功能。该产品适用于多种视频传输标准,如 SMPTE 424M、SMPTE 292M、SMPTE 344M 和 SMPTE 259M。LMH0307 支持高达 2.97 Gbps 的数据速率,并且能够支持 270 Mbps 的 DVB-ASI 标准。
    主要功能:
    - 双路输出:提供两个互补的 75Ω 输出驱动器。
    - 电缆检测:用于检测输出端的近端终止状态。
    - 信号丢失检测:用于监控输入端是否有有效的信号。
    - 电源管理:具备功率下降控制功能,能有效降低功耗至 4 mW。
    应用领域:
    - 数字视频路由和交换机
    - 分配放大器
    - SMPTE 424M、SMPTE 292M、SMPTE 344M 和 SMPTE 259M 串行数字接口

    技术参数


    电气特性:
    - 供电电压范围:3.3V ±5%
    - 输入电压范围:-0.3V 到 VCC+0.3V
    - 最大电流:28 mA
    - 工作温度范围:-40°C 至 +85°C
    性能参数:
    - 输入数据率:最高可达 2.97 Gbps
    - 输出摆幅:单端,75Ω 负载下,典型值 800 mVp-p
    - 输出返回损耗:5 MHz - 1.5 GHz 频段下,15 dB;1.5 GHz - 3.0 GHz 频段下,10 dB
    - 输出过冲:2.97 Gbps 时,10%;1.485 Gbps 时,8%
    工作环境:
    - 封装类型:16 引脚 WQFN 或 25 球 CS-BGA
    - 封装尺寸:4 x 4 mm 16 引脚 WQFN 或 3 x 3 mm 25 球 CS-BGA
    - 功耗:SD 模式下,230 mW;HD 模式下,275 mW;节能模式下,仅 4 mW

    产品特点和优势


    独特功能和优势:
    - 智能传感:具备电缆检测和信号丢失检测功能,可提升系统诊断能力。
    - 灵活的输出控制:可通过 SMBus 接口设置输出的上升和下降时间。
    - 节能模式:在未检测到信号或电缆未正确连接时,自动进入节能模式,将功耗降至最低。
    - 兼容性好:可以与多种不同标准的设备接口兼容,易于集成到现有的系统中。

    应用案例和使用建议


    应用场景:
    - 在视频路由器和交换机中,LMH0307 可以通过精确控制信号的发送和接收来保证数据传输的可靠性。
    - 在分配放大器的应用中,可以通过调节输出的电压幅度来满足不同的传输需求。
    使用建议:
    - 在使用 LMH0307 进行高数据率传输时,需要特别注意电缆长度和连接方式,确保信号完整性。
    - 在多设备互联时,合理配置 SMBus 的地址,以避免冲突和错误。

    兼容性和支持


    兼容性:
    - 与标准 SMBus 兼容:支持各种标准的 SMBus 通信协议,方便与其他设备进行通信。
    - 封装选择:提供 16 引脚 WQFN 和 25 球 CS-BGA 两种封装,便于 PCB 设计和装配。
    厂商支持:
    - 提供详细的技术手册和应用指南,方便用户进行开发和调试。
    - 拥有完善的售后服务体系,随时解答用户的疑问和提供技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题 1:无法检测到电缆:检查电缆是否正确连接,或者尝试更换新的电缆。
    - 问题 2:输出信号不稳定:检查电源电压是否稳定,或尝试调整 SMBus 接口的配置。
    - 问题 3:功耗异常高:检查是否启用了节能模式,或者检查输出信号是否符合预期的标准。

    总结和推荐


    综合评估:
    LMH0307 是一款高度集成的高性能 SDI 双路输出电缆驱动器,适用于多种视频传输标准。其独特的智能传感和输出控制功能使其在市场上具有很强的竞争力。产品提供多种封装选项和详细的文档支持,非常适用于高可靠性的视频传输应用。
    推荐:
    鉴于其出色的性能和可靠性,强烈推荐在视频路由、交换机和分配放大器等应用中使用 LMH0307。该产品不仅能满足高标准的数据传输需求,还能提供优异的电源管理和诊断能力。

LMH0307SQE/NOPB参数

参数
内置选项 -
最大LIN总线电压 -
最小LIN总线电压 -
LIN总线唤醒功能 -
LIN 规格 -
支持协议 DVB-ASI,SMPTE
数据速率 3Gbps
最大工作供电电压 -
调节器电压 -
最小工作供电电压 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMH0307SQE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMH0307SQE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LIN收发器 TEXAS INSTRUMENTS LMH0307SQE/NOPB LMH0307SQE/NOPB数据手册
