ADV7180BCPZ-REEL

产品分类: LIN收发器
厂牌: ANALOG DEVICES
产品描述: ITU-R BT.656,NTSC,PAL,SECAM 1.71V,1.62V,1.65V 1.89V,2V,3.6V 贴片安装,黏合安装 6mm*6mm*830μm
供应商型号: ADV7180BCPZ-REEL
供应商: 云汉优选
标准整包数: 1

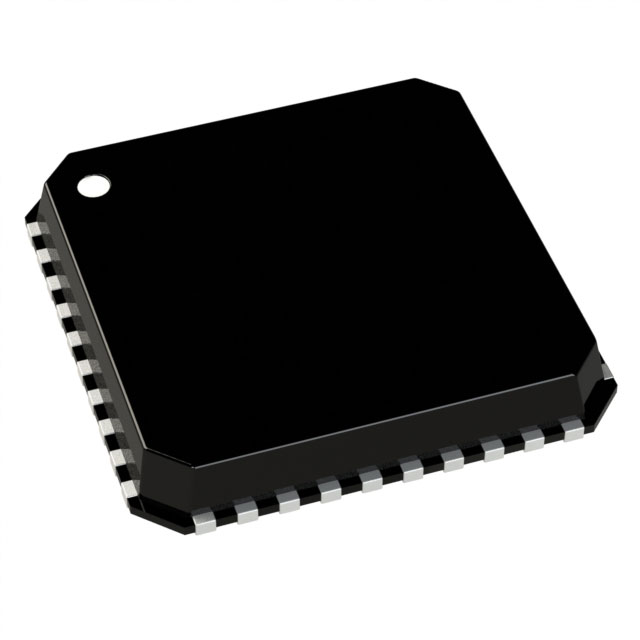

ANALOG DEVICES LIN收发器 ADV7180BCPZ-REEL

ADV7180BCPZ-REEL概述


    产品简介




    产品名称:ADV7180

    产品类型:SDTV视频解码器

    主要功能:
    - 自动检测并转换符合全球NTSC、PAL、SECAM标准的模拟基带电视信号为4:2:2分量视频数据,适用于ITU-R BT.656接口标准。
    - 提供三种视频输入通道(复合、S-Video和YPrPb)。
    - 支持多种视频增强功能,如自适应梳状滤波器、时域内插(CTI)、数字降噪(DNR)和亮度峰值滤波。

    应用领域:
    - 数字摄像机和PDA
    - 低成本SDTV画中画解码器
    - 多通道DVR视频安全
    - 音视频接收器和视频转码
    - PCI/USB基础视频捕捉和电视调谐卡
    - 个人媒体播放器和记录器
    - 智能手机/多媒体手持设备
    - 汽车娱乐系统
    - 车载后视摄像头/车辆安全系统


    技术参数




    - 输入范围:1.0 V模拟输入信号范围
    - 输出接口:8位/16位像素数据输出,同步信号(HS, VS, FIELD)
    - 模拟输入:三路CVBS(复合)、Y/C(S-Video)和YPrPb(分量)视频输入
    - 数字处理:10位ADC,4倍过采样(CVBS),2倍过采样(Y/C和YPrPb)
    - 温度范围:商业级(-10°C至+70°C),工业/汽车级(-40°C至+85°C),汽车级(-40°C至+125°C)
    - 供电要求:单个1.8V供电,1.8V模拟、1.8V PLL、1.8V数字和1.8V至3.3V I/O供电


    产品特点和优势




    - 合格的汽车应用:支持汽车应用,能够在严苛环境中稳定运行。
    - 广泛的色度解调支持:覆盖全球NTSC/PAL/SECAM标准。
    - 自适应数字梳状滤波器:提供视频信号的高质量处理。
    - 多功能集成:集成自动增益控制(AGC)、宏信保护检测等功能。
    - 低功耗设计:超低睡眠模式电流,节省能源。


    应用案例和使用建议




    应用案例:
    - 在数字摄像机和PDA中实现高质量视频采集。
    - 在多通道DVR系统中用于视频安全监控。
    - 作为电视调谐卡和视频捕捉卡的核心处理器件。

    使用建议:
    - 确保模拟视频输入信号的正确配置,以获得最佳效果。
    - 使用电源去耦合电容来减少噪声,确保稳定的电源供应。
    - 在需要时启用自适应数字梳状滤波器,以改善图像质量。


    兼容性和支持




    - 该产品可以无缝对接多种MPEG编码器、编解码器、移动视频处理器及ADI公司的数字视频编码器(如ADV7391)。
    - 提供标准的I2C接口,方便编程和调试。
    - 厂商提供全面的技术支持,包括详细的文档和用户指南。


    常见问题与解决方案




    1. 问题:无法正确识别输入视频信号。
    - 解决方案:检查输入信号的电压和频率,确保符合产品规范。
    2. 问题:图像质量不佳。
    - 解决方案:启用CTI和DNR功能,调整相关寄存器设置。
    3. 问题:设备功耗过高。
    - 解决方案:切换到睡眠模式或关闭不必要的功能,降低功耗。


    总结和推荐




    综合评估:
    - 优点:
    - 支持广泛的视频输入格式和全球标准。
    - 强大的信号处理能力,集成多种高级功能。
    - 低功耗设计,适合便携式应用。
    - 缺点:可能需要较复杂的电路布局以满足特定应用需求。

    推荐:
    - 推荐使用:此款SDTV视频解码器在各种应用中表现出色,特别适用于需要高质量视频处理和低功耗的应用场景。它提供了广泛的灵活性和功能,是许多嵌入式系统的理想选择。

ADV7180BCPZ-REEL参数

参数
最小LIN总线电压 -
最小工作供电电压 1.71V,1.62V,1.65V
最大LIN总线电压 -
调节器电压 -
LIN 规格 -
LIN总线唤醒功能 -
最大工作供电电压 1.89V,2V,3.6V
内置选项 -
支持协议 ITU-R BT.656,NTSC,PAL,SECAM
数据速率 -
长*宽*高 6mm*6mm*830μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADV7180BCPZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADV7180BCPZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LIN收发器 ANALOG DEVICES ADV7180BCPZ-REEL ADV7180BCPZ-REEL数据手册

ADV7180BCPZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
