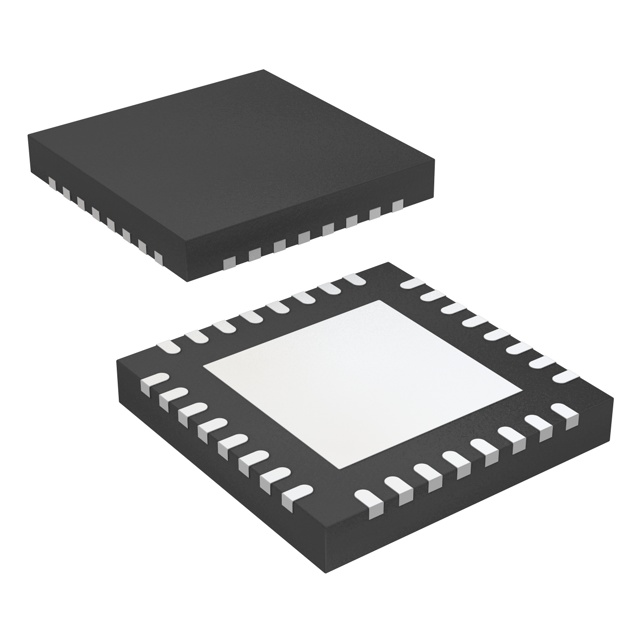

LMH0397RTVT

产品分类: LIN收发器
厂牌: TEXAS INSTRUMENTS
产品描述: AES10,DVB-ASI,SMPTE 2.375V 2.625V QFN 贴片安装,黏合安装 5mm*5mm*800μm
供应商型号: LMH0397RTVT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LIN收发器 LMH0397RTVT

LMH0397RTVT概述


    产品简介


    产品类型
    LMH0397 是一款由德州仪器(Texas Instruments)生产的3G-SDI双向输入输出接口,集成了再定时器。
    主要功能
    - 用户可配置的自适应电缆均衡器或电缆驱动器,集成再定时器。
    - 支持ST-424(3G)、ST-292(HD)和ST-259(SD)标准。
    - 兼容DVB-ASI和AES10(MADI)标准。
    - 内置再定时器支持2.97 Gbps、1.485 Gbps或270 Mbps的SMPTE速率。
    应用领域
    - 适用于符合SMPTE标准的串行数字接口(SDI)。
    - 广播视频路由器、交换机、分配放大器及监视器。
    - IP媒体网关。
    - 数字视频处理和编辑。

    技术参数


    | 参数 | 规格 |

    | 输入/输出电压范围 | –0.5 V 到 2.75 V |
    | 工作温度范围 | –40°C 到 +85°C |
    | 电源电压范围 | 2.375 V 到 2.625 V |
    | 输出驱动能力 | 75Ω 和 100Ω 输出端可编程预加重及斜率控制 |
    | 封装类型 | 32引脚WQFN,尺寸为5.00 mm x 5.00 mm |

    产品特点和优势


    - 灵活的配置:支持多种SDI标准,具有自适应均衡器和再定时器功能,使系统设计更为灵活。
    - 高性能:内置75Ω终端网络和回损补偿网络,满足严格的SMPTE回损要求。
    - 低功耗:在均衡模式下,典型功耗为275mW;在电缆驱动模式下,典型功耗为290mW。
    - 多功能输出:可通过内部逻辑控制实现多个输出通道的功能转换,提升系统的灵活性和可靠性。

    应用案例和使用建议


    应用案例
    LMH0397广泛应用于广播视频路由和处理系统中。例如,在广播视频路由器中,它能将不同速率的SDI信号进行转换和再生,确保高质量的视频传输。
    使用建议
    - 在选择外部元件时,如耦合电容和电阻,应根据实际应用需求进行选择,以保证最佳性能。
    - 在系统设计时,注意电源和地线的设计,避免信号干扰和电源噪声对性能的影响。

    兼容性和支持


    - 与多种SDI标准兼容,能够方便地升级到12G-SDI系统。
    - 提供多种控制接口,如SPI和SMBus,便于系统集成和控制。
    - 厂商提供详尽的技术文档和支持服务,确保客户能够顺利进行产品选型和应用开发。

    常见问题与解决方案


    1. 问题:如何判断设备是否进入正常工作状态?
    - 解答:通过检查 `LOCKN` 引脚的状态,当锁相环锁定时,该引脚会被拉低。
    2. 问题:如何调节输出幅度?
    - 解答:通过设置 `SDIVOD` 引脚的状态,选择所需的输出幅度。

    总结和推荐


    综上所述,LMH0397凭借其高性能、灵活配置和广泛的兼容性,成为SDI视频处理领域的理想选择。对于需要高稳定性和低延迟的广播视频系统,强烈推荐使用LMH0397。其丰富的功能和强大的技术支持也使其在市场上具有显著的竞争优势。

LMH0397RTVT参数

参数 值
LIN总线唤醒功能 -
支持协议 AES10,DVB-ASI,SMPTE
LIN 规格 -
内置选项 -
数据速率 -
最小LIN总线电压 -
最大工作供电电压 2.625V
最小工作供电电压 2.375V
最大LIN总线电压 -
调节器电压 -
长*宽*高 5mm*5mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带装
